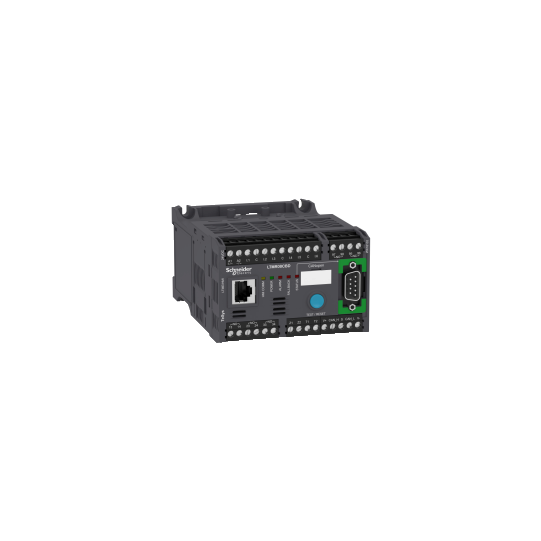

motorstyrning LTMR TeSys T - 24 V DC 8 A för CANopen - LTMR08CBD
BESKRIVNING
| Serie: | TeSys |
|---|---|
| Produktnamn: | TeSys T |
| Enhets kortnamn: | LTMR |
| Typ av produkt eller komponent: | Motorstyrenhet |
| Enhetsapplikation: | Utrustningsövervakning och styrning |
| Mätström: | 0.4...8 A |
| [Us] märkt matningsspänning: | 24 V DC |
| Strömförbrukning: | 56...127 mA |
| Gränser för matningsspänning: | 20.4...26.24 V DC |
| Kommunikationsportprotokoll: | CANopen |
| Buss typ: | CANopen ISO 1198-gränssnitt, adressering 1...127, överföringshastighet 10...1000 kbit/s, SUB-D 9 med 4 tvinnade skärmade par-kablarCANopen ISO 1198-gränssnitt, adressering 1...127, överföringshastighet 10...1000 kbit/s, plint med 4 tvinnade skärmade par-kablar |
| [Ui] nominell isolationsspänning: | 690 V i överensstämmelse med EN/IEC 60947-1690 V i överensstämmelse med CSA C22.2 No 14690 V i överensstämmelse med UL 508 |
|---|---|
| [Uimp] nominell impuls tål spänning: | 6 kV ström- eller spänningsmätningskrets i överensstämmelse med EN/IEC 60947-4-10.8 kV kommunikationskrets i överensstämmelse med EN/IEC 60947-4-10.8 kV matning, ingångar och utgångar i överensstämmelse med EN/IEC 60947-4-1 |
| Kortslutningshållfasthet: | 100 kA i överensstämmelse med EN/IEC 60947-4-1 |
| Tillhörande säkringsklassning: | 4 A gG för utgång0.5 A gG för styrkrets |
| Skyddstyp: | Överbelastning (lång tid)FasfelLastfluktuationFasobalansSkydd mot omvänd polaritetTermiskt skyddTermiskt överbelastningsskyddJordfelsskyddEffektfaktorvariationÖverbelastningLåst rotor |
| Typ av nätverks- och maskindiagnos: | UtlösningskontextinformationÅterstående drifttid före överbelastningsutlösningStartström och tidHändelseregistreringMotorkommando registreringDrifttimmar/driftstidVäntetid efter överbelastningsutlösningUtlösningshistorikinformationFasfel- och jordfelsutlösningsräknareFelregistrering |
| Logiskt ingångsnummer: | 6 |
| Ingångsström: | 7 mA |
| Strömtillstånd 0 garanterat: | Logisk ingång: |
| Strömtillstånd 1 garanterat: | Logisk ingång: |
| Maximal driftfrekvens: | 2 Hz |
| Belastningsström: | 5 A vid 250 V AC för logisk utgång5 A vid 30 V DC för logisk utgång |
| Tillåten effekt: | 480 VA (AC-15), Ie = 2 A, 500000 cykler (utgång)30 W (DC-13), Ie = 1.25 A, 500000 cykler (utgång) |
| Maximal driftfrekvens: | 1800 cykler/timme |
| Kontakttyp och sammansättning: | 1 NO + 1 NC felsignal3 NO |
| Mättyp: | Medelström IavgFasström I1, I2, I3 RMSTemperaturJordfelströmObalansström |
| Mätnoggrannhet: | 5...15 % jordfelsström intern mätning1 % spänning (100...830 V)3 % effektfaktor5 % jordfelsström extern mätning+/- 30 min/år intern klocka0,02 temperatur1 % ström5 % aktiv och reaktiv effekt |
| Överspänningskategori: | III |
| Anslutningsavstånd: | 5.08 mm |
| Anslutningar - terminaler: | Styrkrets: anslutning 1 kabel/kablar 0.25...2.5 mm² (AWG 24...AWG 14) flexibel med kabeländaStyrkrets: anslutning 1 kabel/kablar 0.2...2.5 mm² (AWG 24...AWG 14) flexibel utan kabeländaStyrkrets: anslutning 1 kabel/kablar 0.25...2.5 mm² (AWG 24...AWG 14) flexibel utan kabeländaStyrkrets: anslutning 1 kabel/kablar 0.2...2.5 mm² (AWG 24...AWG 14) solid utan kabeländaStyrkrets: anslutning 2 kabel/kablar 0.2...1 mm² (AWG 24...AWG 14) flexibel med kabeländaStyrkrets: anslutning 2 kabel/kablar 0.2...1.5 mm² (AWG 24...AWG 14) flexibel utan kabeländaStyrkrets: anslutning 2 kabel/kablar 0.5...1.5 mm² (AWG 24...AWG 14) flexibel utan kabeländaStyrkrets: anslutning 2 kabel/kablar 0.2...1 mm² (AWG 24...AWG 14) solid utan kabelända |
| Åtdragningsmoment: | Styrkrets: 0.5...0.6 N.m platt skruvmejsel 3 mm |
| Föroreningsgrad: | 3 |
| Elektromagnetisk kompatibilitet: | Elektrostatisk urladdning, 3, 8 kV luft, 6 kV kontakt, i överensstämmelse med EN/IEC 61000-4-2Strålade RF-fält, 3, 10 V/m, i överensstämmelse med EN/IEC 61000-4-3Snabb transient immunitetstest (andra kretsar), nivå 3, 2 kV, i överensstämmelse med EN/IEC 61000-4-4Snabb transient immunitetstest (på matning och reläutgångar), nivå 4, 4 kV, i överensstämmelse med EN/IEC 61000-4-4Spänningsfall och avbrott immunitetstest, 70 %, 500 ms, i överensstämmelse med EN/IEC 61000-4-11Ledningsbundna RF-störningar, 10 V, i överensstämmelse med EN/IEC 61000-4-6Temperatursensor: överspänningar (seriellt läge), 0.5 kV, i överensstämmelse med EN/IEC 61000-4-5Temperatursensor: överspänningar (gemensamt läge), 1 kV, i överensstämmelse med EN/IEC 61000-4-5Styrkrets: överspänningar (seriellt läge), 1 kV, i överensstämmelse med EN/IEC 61000-4-5Styrkrets: överspänningar (gemensamt läge), 1 kV, i överensstämmelse med EN/IEC 61000-4-5Kommunikation: överspänningar (gemensamt läge), 2 kV, i överensstämmelse med EN/IEC 61000-4-5Reläutgångar och matning: överspänningar (seriellt läge), 2 kV, i överensstämmelse med EN/IEC 61000-4-5Reläutgångar och matning: överspänningar (gemensamt läge), 4 kV, i överensstämmelse med EN/IEC 61000-4-5 |
| Bredd: | 91 mm |
| Höjd: | 61 mm |
| Djup: | 122.5 mm |
| Produktvikt: | 0.53 kg |
| Webbtjänster: | Webserver |
| Kompatibilitetskod: | LTMR |
| Standarder: | EN 60947-4-1CSA C22.2 No 14IEC 60947-4-1UL 508IACS E10 |
|---|---|
| Produktcertifieringar: | ATEXC-TickEACLROS (Lloyds register of shipping)NOMBVRINAKERIABSULCSADNVRMRoSGLCCC |
| Skyddsbehandling: | 12 x 24 timmars cykler i överensstämmelse med EN/IEC 60068-2-3048 h i överensstämmelse med EN/IEC 60070-2-11TH i överensstämmelse med EN/IEC 60068 |
| Brandmotstånd: | 650 °C i överensstämmelse med EN/IEC 60695-2-12960 °C i överensstämmelse med UL 94 |
| Omgivande lufttemperatur för drift: | -20...60 °C |
| Omgivande lufttemperatur för förvaring: | -40...80 °C |
| Driftshöjd: | |
| Mekanisk robusthet: | Vibrationer monterade på symmetrisk skena: 1 Gn, 5...300 Hz i överensstämmelse med EN/IEC 60068-2-6Vibrationer plåtmonterade: 4 Gn, 5...300 Hz i överensstämmelse med EN/IEC 60068-2-6Stötar halv sinusvåg acceleration: 15 Gn i 11 ms i överensstämmelse med EN/IEC 60068-2-27 |
| IP-skyddsgrad: | IP20 |
| Status för hållbart erbjudande: | Green Premium produktREACh-förordningen |
| EAN-kod: | 3389119404686 |
|---|
