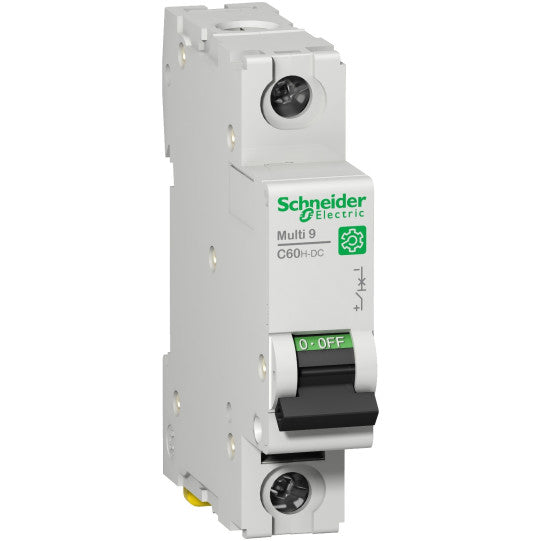

Multi9 - C60H-DC - DVÄ - 1P - 4 A - C-kurva - 250 V DC - 10 kA - M9U21104
SKU : M9U21104
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Multi9 - C60H-DC - DVÄ - 1P - 4 A - C-kurva - 250 V DC - 10 kA - M9U21104
BESKRIVNING
| Produktserie: | Multi 9 |
|---|---|
| Serie: | Multi 9 |
| Produktnamn: | Multi 9 C60H-DC |
| Produkt eller komponenttyp: | Dvärgbrytare |
| Kort namn på enhet: | C60H-DC |
| Användning av enheten: | Distribution |
| Polsbeskrivning: | 1P |
| Antal skyddade poler: | 1 |
| [In] nominell ström: | 4 A vid 25 °C enligt EN/IEC 60947-2 |
| Nätverkstyp: | DC |
| Utlösningsteknik: | Termomagnetisk |
| Kurvkod: | C |
| Brytförmågekod: | H |
| Brytförmåga: | 10 kA Icu vid 220 V DC enligt EN/IEC 60947-26 kA Icu vid 250 V DC enligt EN/IEC 60947-220 kA Icu vid 110 V DC enligt EN/IEC 60947-25 kA AIR vid 12...250 V DC enligt UL 107710 kA Icu vid 220 V DC enligt GB 14048.26 kA Icu vid 250 V DC enligt GB 14048.220 kA Icu vid 110 V DC enligt GB 14048.2 |
| Användningskategori: | Kategori A enligt EN/IEC 60947-2 |
| Lämplighet för isolering: | Ja enligt EN/IEC 60947-2 |
| Standarder: | EN/IEC 60947-2GB 14048.2UL 1077 |
| Produktcertifieringar: | IECCCCUR |
| [Ue] nominell driftspänning: | 250 V DC110 V DC220 V DC |
|---|---|
| Magnetisk utlösningsgräns: | 7...10 x In DC |
| [Ics] nominell servicebrytförmåga: | 7.5 kA 75 % enligt EN/IEC 60947-2 - 220 V DC4.5 kA 75 % enligt EN/IEC 60947-2 - 250 V DC15 kA 75 % enligt EN/IEC 60947-2 - 110 V DC7.5 kA 75 % enligt GB 14048.2 - 220 V DC4.5 kA 75 % enligt GB 14048.2 - 250 V DC15 kA 75 % enligt GB 14048.2 - 110 V DC |
| [Ui] nominell isolationsspänning: | 500 V DC enligt EN/IEC 60947-2 |
| [Uimp] nominell impulshållfasthetsspänning: | 6 kV enligt EN/IEC 60947-2 |
| Kontaktpositionsindikator: | Ja |
| Styrtyp: | Vippströmbrytare |
| Lokal indikering: | PÅ/AV-indikering |
| Montering: | Snabbfäste |
| Monteringsstöd: | DIN-skena |
| 9 mm moduler: | 2 |
| Höjd: | 81 mm |
| Bredd: | 18 mm |
| Djup: | 73 mm |
| Produktvikt: | 0.128 kg |
| Färg: | Grå |
| Mekanisk hållbarhet: | 20000 cykler |
| Elektrisk hållbarhet: | 3000 cykler 250 V DC L/R = 2 ms6000 cykler 250 V DC |
| Möjlighet till hänglåsning: | Kan låsas med hänglås |
| Anslutningar - plintar: | Tunnelanslutning (över eller under)1...25 mm² (AWG 18...AWG 4) - styv tvinnad kabelTunnelanslutning (över eller under)1...16 mm² (AWG 18...AWG 6) - flexibelTunnelanslutning (över eller under)1...16 mm² (AWG 18...AWG 6) - flexibel med hylsaTunnelanslutning (över eller under) - 2 kabel(ar) 1...10 mm² (AWG 18...AWG 8) - styv tvinnad kabelTunnelanslutning (över eller under) - 2 kabel(ar) 1...10 mm² (AWG 18...AWG 8) - flexibelTunnelanslutning (över eller under) - 2 kabel(ar) 1...10 mm² (AWG 18...AWG 8) - flexibel med hylsaTunnelanslutning (över eller under) - 3 kabel(ar) 1 mm² (AWG 18) - flexibel tvinnad kabel |
| Ledningsavisoleringslängd: | 14 mm för anslutning upptill eller nedtill |
| Åtdragningsmoment: | 2.5 N.m upptill eller nedtill |
| Jordfelskydd: | Utan |
| Värmeavledning: | 2.4 W vid 220 V - 4 A |
|---|---|
| Kapslingsklass IP: | IP20 enligt IEC 60529IP40 (modulhölje) enligt IEC 60529 |
| Föroreningsgrad: | 3 enligt EN/IEC 60947-2 |
| Tropikalisering: | 2 enligt IEC 60068-22 enligt GB 14048.2 |
| Relativ luftfuktighet: | 95 % vid 55 °C |
| Omgivningstemperatur vid drift: | -25...70 °C |
| Omgivningstemperatur vid förvaring: | -40...85 °C |
| REACh förordning: | Fri från ämnen av mycket hög betänklighet över tröskelvärdetREACh fri från SVHC |
| EAN-kod: | 3606480741616 |
|---|
