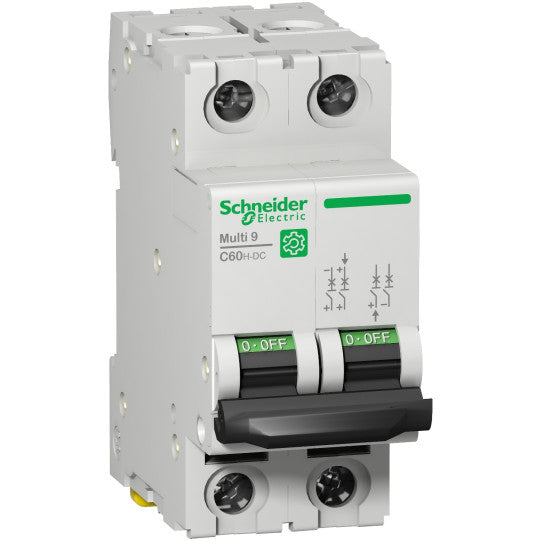

Multi9 - C60H-DC - DVÄ - 2P - 3 A - C-kurva - 500 V DC - 10 kA - M9U21203
SKU : M9U21203
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Multi9 - C60H-DC - DVÄ - 2P - 3 A - C-kurva - 500 V DC - 10 kA - M9U21203
BESKRIVNING
| Produktserie: | Multi 9 |
|---|---|
| Serie: | Multi 9 |
| Produktnamn: | Multi 9 C60H-DC |
| Produkt eller komponenttyp: | Dvärgbrytare |
| Kort namn på enhet: | C60H-DC |
| Enhetsapplikation: | Distribution |
| Polbeskrivning: | 2P |
| Antal skyddade poler: | 2 |
| [In] märkström: | 3 A vid 25 °C överensstämmer med EN/IEC 60947-2 |
| Nätverkstyp: | DC |
| Utlösningsenhetsteknik: | Termisk-magnetisk |
| Kurvkod: | C |
| Kortslutningsbrytförmåga kod: | H |
| Kortslutningsbrytförmåga: | 20 kA Icu vid 220 V DC överensstämmer med EN/IEC 60947-210 kA Icu vid 440 V DC överensstämmer med EN/IEC 60947-26 kA Icu vid 500 V DC överensstämmer med EN/IEC 60947-25 kA AIR vid 12...500 V DC överensstämmer med UL 107720 kA Icu vid 220 V DC överensstämmer med GB 14048.210 kA Icu vid 440 V DC överensstämmer med GB 14048.26 kA Icu vid 500 V DC överensstämmer med GB 14048.2 |
| Användarkategori: | Kategori A överensstämmer med EN/IEC 60947-2 |
| Lämplighet för isolering: | Ja överensstämmer med EN/IEC 60947-2 |
| Standarder: | EN/IEC 60947-2GB 14048.2UL 1077 |
| Produktcertifieringar: | IECCCCUR |
| [Ue] märkspänning: | 220 V DC440 V DC500 V DC |
|---|---|
| Magnetisk utlösningsgräns: | 7...10 x In DC |
| [Ics] nominell servicebrytförmåga: | 7.5 kA 75 % överensstämmer med EN/IEC 60947-2 - 440 V DC4.5 kA 75 % överensstämmer med EN/IEC 60947-2 - 500 V DC15 kA 75 % överensstämmer med EN/IEC 60947-2 - 220 V DC7.5 kA 75 % överensstämmer med GB 14048.2 - 440 V DC4.5 kA 75 % överensstämmer med GB 14048.2 - 500 V DC15 kA 75 % överensstämmer med GB 14048.2 - 220 V DC |
| [Ui] nominell isolationsspänning: | 500 V DC överensstämmer med EN/IEC 60947-2 |
| [Uimp] nominell impulsöverspänning: | 6 kV överensstämmer med EN/IEC 60947-2 |
| Kontaktpositionsindikator: | Ja |
| Manövertyp: | Vippomkopplare |
| Lokal signalering: | PÅ/AV-indikering |
| Monteringsmetod: | Klämma |
| Monteringsstöd: | DIN-skena |
| 9 mm moduler: | 4 |
| Höjd: | 81 mm |
| Bredd: | 36 mm |
| Djup: | 73 mm |
| Produktvikt: | 0.128 kg |
| Färg: | Grå |
| Mekanisk hållbarhet: | 20000 cykler |
| Elektrisk hållbarhet: | 3000 cykler 250 V DC L/R = 2 ms6000 cykler 250 V DC |
| Möjlighet för hänglås: | Låsbart |
| Anslutningar - terminaler: | Tunnelklämma (upptill eller nedtill)1...25 mm² (AWG 18...AWG 4) - styv tvinnad kabelTunnelklämma (upptill eller nedtill)1...16 mm² (AWG 18...AWG 6) - flexibelTunnelklämma (upptill eller nedtill)1...16 mm² (AWG 18...AWG 6) - flexibel med hylsaTunnelklämma (upptill eller nedtill) - 2 kablar 1...10 mm² (AWG 18...AWG 8) - styv tvinnad kabelTunnelklämma (upptill eller nedtill) - 2 kablar 1...10 mm² (AWG 18...AWG 8) - flexibelTunnelklämma (upptill eller nedtill) - 2 kablar 1...10 mm² (AWG 18...AWG 8) - flexibel med hylsaTunnelklämma (upptill eller nedtill) - 3 kablar 1 mm² (AWG 18) - flexibel tvinnad kabel |
| Kabelskalningslängd: | 14 mm för övre eller nedre anslutning |
| Åtdragningsmoment: | 2.5 N.m upptill eller nedtill |
| Jordfelsbrytare: | Utan |
| Värmeavledning: | 4.4 W vid 440 V - 3 A |
|---|---|
| Kapslingsklass IP: | IP20 överensstämmer med IEC 60529IP40 (modulär kapsling) överensstämmer med IEC 60529 |
| Föroreningsgrad: | 3 överensstämmer med EN/IEC 60947-2 |
| Tropikalisering: | 2 överensstämmer med IEC 60068-22 överensstämmer med GB 14048.2 |
| Relativ fuktighet: | 95 % vid 55 °C |
| Omgivningstemperatur vid drift: | -25...70 °C |
| Omgivningstemperatur vid lagring: | -40...85 °C |
| REACh-förordning: | Fri från ämnen som inger mycket stora betänkligheter över tröskelvärdetREACh fri från SVHC |
| EAN-kod: | 3606480741753 |
|---|
