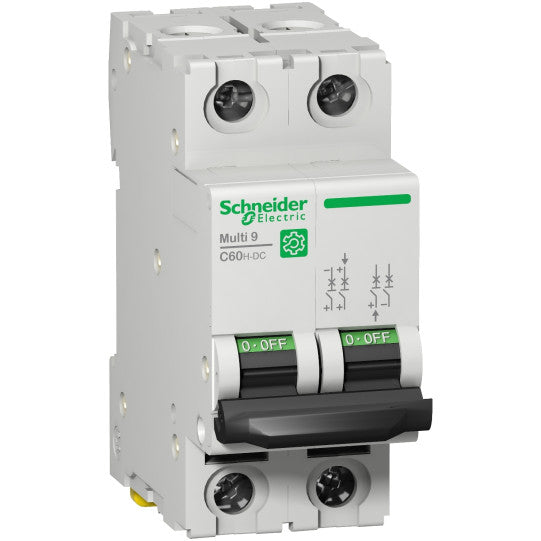

Multi9 - C60H-DC - DVÄ - 2P - 32 A - C-kurva - 500 V DC - 10 kA - M9U21232
SKU : M9U21232
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Multi9 - C60H-DC - DVÄ - 2P - 32 A - C-kurva - 500 V DC - 10 kA - M9U21232
BESKRIVNING
| Produktserie: | Multi 9 |
|---|---|
| Serie: | Multi 9 |
| Produktnamn: | Multi 9 C60H-DC |
| Typ av produkt eller komponent: | Miniatyrbrytare |
| Kort namn på enhet: | C60H-DC |
| Enhetsapplikation: | Distribution |
| Polbeskrivning: | 2P |
| Antal skyddade poler: | 2 |
| [In] märkström: | 32 A vid 25 °C överensstämmer med EN/IEC 60947-2 |
| Nätverkstyp: | DC |
| Utlösningsteknologi: | Termomagnetisk |
| Kurvkod: | C |
| Brytförmåga, kod: | H |
| Brytförmåga: | 20 kA Icu vid 220 V DC överensstämmer med EN/IEC 60947-210 kA Icu vid 440 V DC överensstämmer med EN/IEC 60947-26 kA Icu vid 500 V DC överensstämmer med EN/IEC 60947-25 kA AIR vid 12...500 V DC överensstämmer med UL 107720 kA Icu vid 220 V DC överensstämmer med GB 14048.210 kA Icu vid 440 V DC överensstämmer med GB 14048.26 kA Icu vid 500 V DC överensstämmer med GB 14048.2 |
| Användningskategori: | Kategori A överensstämmer med EN/IEC 60947-2 |
| Lämplighet för isolering: | Ja överensstämmer med EN/IEC 60947-2 |
| Standarder: | EN/IEC 60947-2GB 14048.2UL 1077 |
| Produktcertifieringar: | IECCCCUR |
| [Ue] nominell driftspänning: | 220 V DC440 V DC500 V DC |
|---|---|
| Magnetisk utlösningsgräns: | 7...10 x In DC |
| [Ics] nominell tjänstebrytförmåga: | 7.5 kA 75 % överensstämmer med EN/IEC 60947-2 - 440 V DC4.5 kA 75 % överensstämmer med EN/IEC 60947-2 - 500 V DC15 kA 75 % överensstämmer med EN/IEC 60947-2 - 220 V DC7.5 kA 75 % överensstämmer med GB 14048.2 - 440 V DC4.5 kA 75 % överensstämmer med GB 14048.2 - 500 V DC15 kA 75 % överensstämmer med GB 14048.2 - 220 V DC |
| [Ui] nominell isolationsspänning: | 500 V DC överensstämmer med EN/IEC 60947-2 |
| [Uimp] nominell impuls tål spänning: | 6 kV överensstämmer med EN/IEC 60947-2 |
| Kontaktpositionsindikator: | Ja |
| Kontrolltyp: | Växla |
| Lokal signalering: | PÅ/AV-indikation |
| Monteringsläge: | Clip-on |
| Monteringsstöd: | DIN-skena |
| 9 mm moduler: | 4 |
| Höjd: | 81 mm |
| Bredd: | 36 mm |
| Djup: | 73 mm |
| Produktvikt: | 0.128 kg |
| Färg: | Grå |
| Mekanisk hållbarhet: | 20000 cykler |
| Elektrisk hållbarhet: | 3000 cykler 250 V DC L/R = 2 ms6000 cykler 250 V DC |
| Anordning för hänglås: | Låsbar |
| Anslutningar - terminaler: | Tunneltyp terminal (över eller under)1...35 mm² (AWG 18...AWG 2) - solid tvinnadTunneltyp terminal (över eller under)1...25 mm² (AWG 18...AWG 4) - flexibelTunneltyp terminal (över eller under)1...25 mm² (AWG 18...AWG 4) - flexibel med hylsaTunneltyp terminal (över eller under) - 2 kabel(ar) 1...16 mm² (AWG 18...AWG 6) - solid tvinnadTunneltyp terminal (över eller under) - 2 kabel(ar) 1...16 mm² (AWG 18...AWG 6) - flexibelTunneltyp terminal (över eller under) - 2 kabel(ar) 1...16 mm² (AWG 18...AWG 6) - flexibel med hylsaTunneltyp terminal (över eller under) - 3 kabel(ar) 4 mm² (AWG 6) - flexibel tvinnad |
| Avskalningslängd: | 14 mm för anslutning över eller under |
| Åtdragningsmoment: | 3.5 N.m över eller under |
| Jordfelskydd: | Utan |
| Värmeavledning: | 7 W vid 440 V - 32 A |
|---|---|
| IP-kapslingsklass: | IP20 överensstämmer med IEC 60529IP40 (modulhölje) överensstämmer med IEC 60529 |
| Föroreningsgrad: | 3 överensstämmer med EN/IEC 60947-2 |
| Tropikalisering: | 2 överensstämmer med IEC 60068-22 överensstämmer med GB 14048.2 |
| Relativ luftfuktighet: | 95 % vid 55 °C |
| Omgivningstemperatur för drift: | -25...70 °C |
| Omgivningstemperatur för förvaring: | -40...85 °C |
| REACh-förordning: | Fri från ämnen som inger mycket stora betänkligheter över tröskelvärdetREACh fri från SVHC |
| EAN-kod: | 3606480741838 |
|---|
