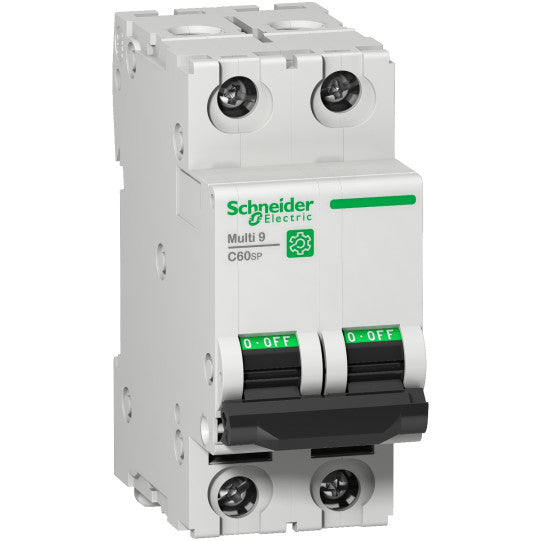

Multi9 - C60SP - dvärgbrytare - 2P - 20 A - C-kurva - 480Y/277 V - 10 kA - UL 1077 - M9F22220
SKU : M9F22220
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Multi9 - C60SP - dvärgbrytare - 2P - 20 A - C-kurva - 480Y/277 V - 10 kA - UL 1077 - M9F22220
BESKRIVNING
| Produktserie: | Multi 9 |
|---|---|
| Serie: | Multi 9 |
| Produktnamn: | Multi 9 C60 |
| Produkt- eller komponenttyp: | Miniatyrkretsbrytare |
| Kort namn på enhet: | C60SP |
| Enhetsapplikation: | Distribution |
| Polbeskrivning: | 2P |
| Antal skyddade poler: | 2 |
| [In] märkström: | 20 A vid 25 °C i enlighet med EN/IEC 60947-2 |
| Nätverkstyp: | DCAC |
| Utlösningsteknik: | Termomagnetisk |
| Kurvkod: | C |
| Brytförmåga: | 14 kA AIR vid 240 V AC i enlighet med UL 107714 kA AIR vid 240 V AC i enlighet med CSA C22.2 No 23510 kA AIR vid 480Y/277 V AC i enlighet med UL 107710 kA AIR vid 125 V DC i enlighet med UL 107710 kA AIR vid 480Y/277 V AC i enlighet med CSA C22.2 No 23510 kA AIR vid 125 V DC i enlighet med CSA C22.2 No 2356 kA Icu vid 440 V AC i enlighet med EN/IEC 60947-210 kA Icu vid 415 V AC i enlighet med EN/IEC 60947-220 kA Icu vid 240 V AC i enlighet med EN/IEC 60947-26 kA Icu vid 440 V AC i enlighet med GB 14048.210 kA Icu vid 415 V AC i enlighet med GB 14048.220 kA Icu vid 240 V AC i enlighet med GB 14048.2 |
| Lämplighet för isolering: | Ja i enlighet med EN/IEC 60947-2 |
| Standarder: | EN/IEC 60947-2GB 14048.2UL 1077CSA C22.2 No 235 |
| Produktcertifieringar: | IECCCCURCSA |
| [Ue] märkspänning: | 240 V AC 50/60 Hz415 V AC 50/60 Hz440 V AC 50/60 Hz |
|---|---|
| Magnetisk utlösningsgräns: | 8.5 x In +/- 20 % AC12 x In +/- 20 % DC |
| [Ics] märk servicebrytförmåga: | 4.5 kA 75 % i enlighet med EN/IEC 60947-2 - 440 V AC7.5 kA 75 % i enlighet med EN/IEC 60947-2 - 415 V AC15 kA 75 % i enlighet med EN/IEC 60947-2 - 240 V AC4.5 kA 75 % i enlighet med GB 14048.2 - 440 V AC7.5 kA 75 % i enlighet med GB 14048.2 - 415 V AC15 kA 75 % i enlighet med GB 14048.2 - 240 V AC |
| [Ui] märk isolationsspänning: | 500 V AC i enlighet med EN/IEC 60947-2 |
| [Uimp] märk impulsöverspänning: | 6 kV i enlighet med EN/IEC 60947-2 |
| Indikator för kontaktposition: | Ja |
| Manövertyp: | Vippomkopplare |
| Lokal indikering: | PÅ/AV-indikering |
| Monteringssätt: | Snäppfäste |
| Fäststöd: | DIN-skena |
| 9 mm delning: | 4 |
| Höjd: | 81 mm |
| Bredd: | 36 mm |
| Djup: | 72 mm |
| Färg: | Grå |
| Mekanisk hållbarhet: | 20000 cykler |
| Elektrisk hållbarhet: | 10000 cykler |
| Anordning för hänglås: | Låsbar |
| Anslutningar - terminaler: | Tunnelformad klämma (upptill eller nedtill)1...25 mm² (AWG 18...AWG 8) - styvTunnelformad klämma (upptill eller nedtill)1...16 mm² (AWG 18...AWG 8) - flexibel med hylsaTunnelformad klämma (upptill eller nedtill)1...16 mm² (AWG 18...AWG 8) - flexibel |
| Kabelavisolering: | 14 mm för övre eller undre anslutning |
| Åtdragningsmoment: | 2.5 N.m upptill eller nedtill |
| Jordfelsskydd: | Utan |
| IP-skyddsgrad: | IP20 i enlighet med IEC 60529IP40 (modulärt hölje) i enlighet med IEC 60529 |
|---|---|
| Föroreningsgrad: | 3 i enlighet med EN/IEC 60947-2 |
| Tropikalisering: | 2 i enlighet med IEC 60068-1 |
| Relativ fuktighet: | 95 % vid 55 °C |
| Driftshöjd: | 0...2000 m |
| Omgivningstemperatur för drift: | -30...70 °C |
| Omgivningstemperatur för förvaring: | -40...80 °C |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606481168351 |
|---|
