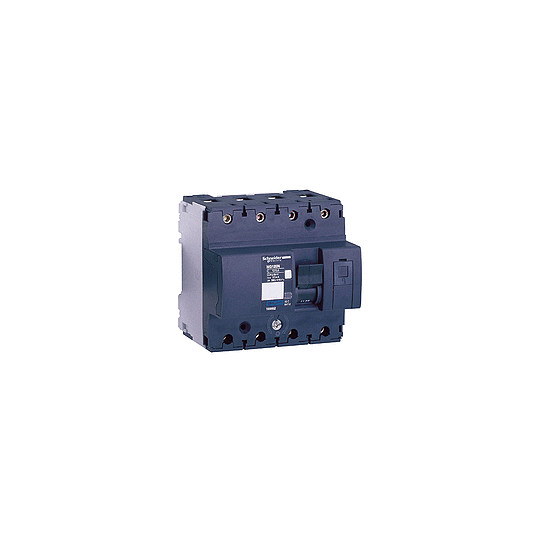

Multi9 NG125L - personskyddsbrytare - 4P - 80A - C-kurva - 18818
BESKRIVNING
| Produktserie: | NG125 |
|---|---|
| Serie: | Acti 9 |
| Produktnamn: | Acti 9 NG125 |
| Produktfunktion: | Miniatyrbrytare |
| Kort namn på enheten: | NG125L |
| Enhetsfunktion: | Distribution |
| Polbeskrivning: | 4P |
| Antal skyddade poler: | 4 |
| Position för neutralpol: | Vänster |
| Nominell arbetsström In: | 80 A vid 40 °C |
| Nätverkstyp: | AC |
| Utlösningsteknologi: | Termisk-magnetisk |
| Utlösningskurva: | C |
| Brytförmåga: | 100 kA Icu överensstämmer med EN/IEC 60947-2 - 220...240 V AC 50/60 Hz50 kA Icu överensstämmer med EN/IEC 60947-2 - 380...415 V AC 50/60 Hz15 kA Icu överensstämmer med EN/IEC 60947-2 - 500 V AC 50/60 Hz40 kA Icu överensstämmer med EN/IEC 60947-2 - 440 V AC 50/60 Hz36 kA Icu överensstämmer med EN/IEC 60947-2 - |
| Användningskategori: | A enligt IEC 60947-2 |
| Lämplighet för isolering: | Ja enligt IEC 60947-2 |
| Nätverksfrekvens: | 50/60 Hz |
|---|---|
| [Ue] Nominell driftspänning: | 220...240 V AC 50/60 Hz380...415 V AC 50/60 Hz440 V AC 50/60 Hz500 V AC 50/60 Hz |
| Magnetisk utlösningsgräns: | 8 x In |
| [Ics] Nominell kortslutningsbrytförmåga: | 75 kA vid 0,75 brytförmåga enligt EN/IEC 60947-2 - 220...240 V AC 50/60 Hz37.5 kA vid 0,75 brytförmåga enligt EN/IEC 60947-2 - 380...415 V AC 50/60 Hz30 kA vid 0,75 brytförmåga enligt EN/IEC 60947-2 - 440 V AC 50/60 Hz11.25 kA vid 0,75 brytförmåga enligt EN/IEC 60947-2 - 500 V AC 50/60 Hz50 kA vid 100 % brytförmåga enligt EN/IEC 60947-2 - 500 V DC |
| [Ui] Nominell isolationsspänning: | 690 V AC 50/60 Hz enligt EN/IEC 60947-2 |
| [Uimp] Nominell impulsspänning: | 8 kV enligt EN/IEC 60947-2 |
| Helt synlig brytning: | Ja |
| Kontrolltyp: | Manuellt utlösningstestMed vipparm |
| Lokal signalering: | PÅ/AV-indikationUtlösningsindikator |
| Installationsläge: | Snäppfäste |
| Monteringsstöd: | 35 mm symmetrisk DIN-skena |
| Kompatibilitet med samlingsskensdistributionsblock: | Nej |
| 9 mm steg: | 12 |
| Höjd: | 103 mm |
| Bredd: | 108 mm |
| Djup: | 81 mm |
| Vikt: | 0,96 kg |
| Mekanisk livslängd: | 20000 cykler |
| Elektrisk livslängd: | 5000 cykler |
| Låsfunktion: | Kan låsas med hänglås |
| Beskrivning av tillvalslås: | Integrerat lås |
| Kabelskalningslängd: | 20 mm |
| Åtdragningsmoment: | 6 Nm |
| Jordfelskydd: | Separat block |
| Standarder: | EN/IEC 60947-2 |
|---|---|
| IP-skyddsklass: | IP20 enligt IEC 60529 |
| IK-slagtålighet: | IK05 enligt EN/IEC 62262 |
| Föroreningsgrad: | 3 enligt IEC 60947-2 |
| Överspänningskategori: | IV |
| Tropiskisering: | 2 enligt IEC 60068-1 |
| Relativ luftfuktighet: | 95 % 55 °C |
| Driftshöjd: | 2000 m |
| Driftstemperatur: | -30–70 °C |
| Omgivningstemperatur för förvaring: | -40–70 °C |
| Period: | 18 månader |
| EAN-kod: | 4027816188186 |
|---|---|
| Kontext: |
Kretsbrytare och strömbrytare NG125N/NA ger toppskydd i modulära kapslingar från 10 till 125A med en brytförmåga på 25kA (vid 380/415V). Dessa brytare monteras på DIN-skena och kan kombineras med elektriska hjälpanordningar och tillbehör.
|
