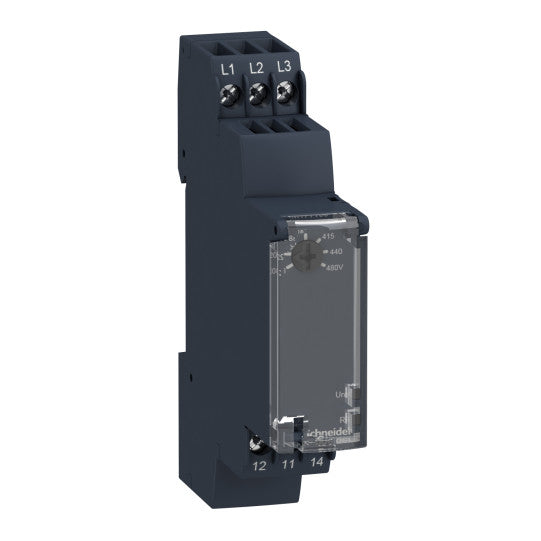

multifunktionellt kontrollrelä RM17-TT - område 183..528 V AC - RM17TT00
BESKRIVNING
| Produktsortiment: | Harmony Control Relays |
|---|---|
| Typ av produkt eller komponent: | 3-fas kontrollrelä |
| Relätyp: | Multifunktionskontrollrelä |
| Produktspecifik applikation: | För trefasförsörjning |
| Relänamn: | RM17TT |
| Övervakade parametrar för relä: | FasbortfallsdetekteringFassekvens |
| Tidsfördröjningstyp: | Utan |
| Kopplingskapacitet i VA: | 1250 VA |
| Mätområde: | 208...480 V växelspänning |
| Kontakttyp och -sammansättning: | 1 C/O |
| Anslutningar - plintar: | Skruvanslutningar |
| [Uc] styrkretsspänning: | 208...480 V |
| [In] märkström: | 5 A |
| Återställningstid: | 1500 ms tidsfördröjning |
|---|---|
| Maximal kopplingsspänning: | 250 V AC250 V DC |
| Minsta kopplingsström: | 10 mA vid 5 V DC |
| Maximal kopplingsström: | 5 A AC5 A DC |
| Gränser för matningsspänning: | 183...528 V AC |
| Styrkretsspänningsgränser: | - 12 % + 10 % Un |
| Effektförbrukning i VA: | 0...22 VA vid 400 V AC 50 Hz |
| Styrkretsfrekvens: | 50...60 Hz +/- 10 % |
| Utgångskontakter: | 1 C/O |
| Nominell utgångsström: | 5 A |
| Mätspänningsgränser: | 183...528 V AC |
| Hysteres: | 2 % |
| Uppstartsfördröjning vid påslagning: | 650 ms |
| Maximal mätcykel: | 150 ms mätcykel som sant effektivvärde |
| Justeringströskel för spänning: | -2...-17 % i området 220 V AC2...20 % av valt Un+2...+17 % i området 480 V AC-2...-12 % i området 208 V AC |
| Spänningsområde: | 208...480 V fas till fas |
| Justering av asymmetritröskel: | 5...15 % av valt Un |
| Upprepa noggrannhet: | 0.5 % för in- och mätkrets3 % för tidsfördröjning |
| Mätfel: | |
| Fasbortfallskänslighet: | 0.7 Un |
| Svarstid: | |
| Märkning: | CE |
| Överspänningskategori: | III enligt IEC 60664-1 |
| Isolationsresistans: | > 500 MOhm vid 500 V DC enligt IEC 60255-5> 500 MOhm vid 500 V DC enligt IEC 60664-1 |
| [Ui] märkisolationsspänning: | 400 V enligt IEC 60664-1 |
| Matningsfrekvens: | 50/60 Hz +/- 10 % |
| Driftposition: | Valfri position utan sänkt prestanda |
| Anslutningar - plintar: | Skruvterminaler, 1 x 0,5...1 x 4 mm² (AWG 20...AWG 11) solid utan kabeländeSkruvterminaler, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) solid utan kabeländeSkruvterminaler, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 12) flexibel med kabeländeSkruvterminaler, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) flexibel med kabelände |
| Åtdragningsmoment: | 0.6...1 N.m enligt IEC 60947-1 |
| Kapslingsmaterial: | Självsläckande plast |
| Lokal signalering: | LED (grön) för ström PÅLED (gul) för relä PÅ |
| Monteringsstöd: | 35 mm symmetrisk DIN-skena enligt EN/IEC 60715 |
| Elektrisk hållbarhet: | 100000 cykler |
| Mekanisk hållbarhet: | 30000000 cykler |
| Driftshastighet: | |
| Användningskategori: | AC-12 enligt IEC 60947-5-1AC-13 enligt IEC 60947-5-1AC-14 enligt IEC 60947-5-1AC-15 enligt IEC 60947-5-1DC-12 enligt IEC 60947-5-1DC-13 enligt IEC 60947-5-1 |
| Säkerhetsdata: | MTTFd = 502,2 årB10d = 470000 |
| Bredd: | 17.5 mm |
| Produktvikt: | 0.13 kg |
| Kompatibilitetskod: | RM17 |
| Elektromagnetisk kompatibilitet: | Emissionsstandard för industrimiljöer enligt EN/IEC 61000-6-4Emissionsstandard för bostäder, kommersiella och lättindustriella miljöer enligt EN/IEC 61000-6-3Immunitet för industrimiljöer enligt EN/IEC 61000-6-2 |
|---|---|
| Standarder: | EN/IEC 60255-1 |
| Produktcertifieringar: | ULGLC-TickGOSTCSA |
| Direktiv: | 73/23/EEG - lågspänningsdirektivet89/336/EEG - elektromagnetisk kompatibilitet |
| Omgivande lufttemperatur för lagring: | -40...70 °C |
| Omgivande lufttemperatur för drift: | -20...50 °C |
| Relativ fuktighet: | 95 % vid 55 °C enligt IEC 60068-2-30 |
| Vibrationsmotstånd: | 0,35 mm (f= 5...57,6 Hz) enligt IEC 60068-2-61 gn (f= 57,6...150 Hz) enligt IEC 60255-21-1 |
| Stötbeständighet: | 15 gn i 11 ms enligt IEC 60255-21-1 |
| IP-skyddsklass: | IP20 (terminaler) enligt IEC 60529IP30 (kapsling) enligt IEC 60529 |
| Föroreningsgrad: | 3 enligt IEC 60664-1 |
| Dielektrisk testspänning: | 2 kV, 1 min AC 50 Hz enligt IEC 60255-52 kV, 1 min AC 50 Hz enligt IEC 60664-1 |
| Icke-förstörande chockvåg: | 4 kV enligt IEC 60255-54 kV enligt IEC 60664-14 kV enligt IEC 61000-4-5 |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389119405089 |
|---|
