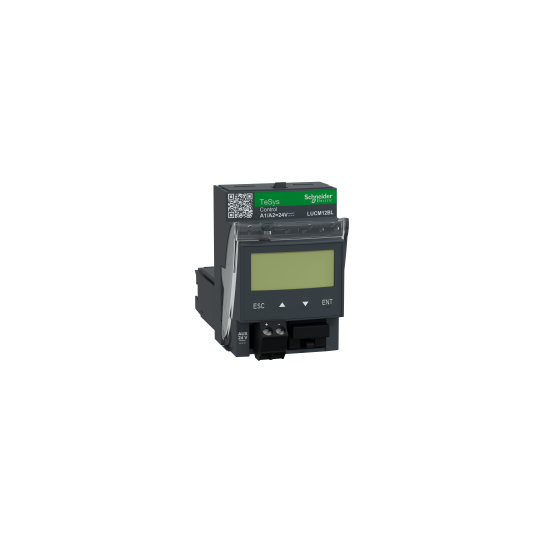

Multifunktionell kontrolenhet, TeSys U, 3-12A, 1P/3P motorer, skydd och diagnos, klass 5-30, spole 24V DC - LUCM12BL
SKU : LUCM12BL
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Multifunktionell kontrolenhet, TeSys U, 3-12A, 1P/3P motorer, skydd och diagnos, klass 5-30, spole 24V DC - LUCM12BL
BESKRIVNING
| Serie: | TeSys |
|---|---|
| Produktområde: | TeSys Ultra |
| Produktnamn: | TeSys Ultra |
| Kort namn på enhet: | LUCM |
| Produkt- eller komponenttyp: | Multifunktionell kontrollenhet |
| Enhetsapplikation: | MotorstyrningMotorskydd |
| Produktspecifik applikation: | De mest avancerade kontroll- och skyddskraven, med display |
| Funktion tillgänglig: | Skydd mot överbelastning och kortslutningManuell eller automatisk återställningLarm för skyddsfunktionSkydd mot fasfel och fasobalansLoggfunktionÖvervakningsfunktion, indikering av huvudmotorparametrarÖverbelastning, tomgångJordfelsskyddDifferentiering av termisk överbelastning och magnetiskt fel |
| Produktkompatibilitet: | Strömbas LUB12Strömbas LUB32Strömbas LUB38Strömbas LUB120Strömbas LUB320Strömbas LUB380Vändande kontaktorbrytare LU2B12BLVändande kontaktorbrytare LU2B32BLVändande kontaktorbrytare LU2B38BL |
| [Ue] märkkontaktspänning: | 690 V AC |
| Nätverksfrekvens: | 40...60 Hz |
| Belastningstyp: | 3-fas motor - kylning: självkylt - inställning fabriksinställning3-fas motor - kylning: självkylt, tvångskylt - inställning inställbarEnfas motor - kylning: självkylt, tvångskylt - inställning inställbar |
| Användningskategori: | AC-41AC-43AC-44 |
| Motoreffekt kW: | 5.5 kW vid 400...440 V AC 50/60 Hz för 3-fas motorer5.5 kW vid 500 V AC 50/60 Hz för 3-fas motorer9 kW vid 690 V AC 50/60 Hz för 3-fas motorer2.2 kW vid 400...440 V AC 50/60 Hz för 1-fas motorer |
| Justeringsintervall för termiskt skydd: | 3...12 A |
| Termisk överbelastningsklass: | Klass 5...30 - frekvensgräns: 50...60 Hz - temperaturkompensation: -25...55 °C enligt IEC 60947-6-2Klass 5...30 - frekvensgräns: 50...60 Hz - temperaturkompensation: -25...55 °C enligt UL 508 |
| Utlösningsgräns: | 14.2 x Ir +/- 20 % |
| [Uc] styrkretsspänning: | 24 V DC |
| Styrkretsens spänningsgränser: | 20...28 V för DC-krets 24 V i drift14.5 V för DC-krets 24 V avstängning |
|---|---|
| Typisk strömförbrukning: | 150 mA vid 24 V DC I max vid stängning med LUB12200 mA vid 24 V DC I max vid stängning med LUB32200 mA vid 24 V DC I max vid stängning med LUB3870 mA vid 24 V DC I rms förseglat med LUB1275 mA vid 24 V DC I rms förseglat med LUB3275 mA vid 24 V DC I rms förseglat med LUB38 |
| Värmeavledning: | 1.7 W för styrkrets med LUB121.8 W för styrkrets med LUB321.8 W för styrkrets med LUB380.8 W för extern hjälpkontaktkrets |
| Drifttid: | 35 ms öppning med LUB12 för styrkrets35 ms öppning med LUB32 för styrkrets35 ms öppning med LUB38 för styrkrets75 ms stängning med LUB12 för styrkrets65 ms stängning med LUB32 för styrkrets65 ms stängning med LUB38 för styrkrets |
| Fysiskt gränssnitt: | RS485 multidrop - anslutning(ar): RJ45 - placering: frontpanel - kommunikationsprotokoll: Modbus RTU 19200 bit/s |
| Återställningstid: | |
| Displaykapacitet för meddelanden: | 2 rader med 12 tecken - display LCD - engelska - noggrannhet +/- 5 % - upplösning 1 % av Ir2 rader med 12 tecken - display LCD - franska - noggrannhet +/- 5 % - upplösning 1 % av Ir2 rader med 12 tecken - display LCD - tyska - noggrannhet +/- 5 % - upplösning 1 % av Ir2 rader med 12 tecken - display LCD - italienska - noggrannhet +/- 5 % - upplösning 1 % av Ir2 rader med 12 tecken - display LCD - spanska - noggrannhet +/- 5 % - upplösning 1 % av Ir |
| Återställa: | Automatisk återställning - inställning: inställningsintervallManuell - inställning: fabriksinställningManuell - inställning: inställningsintervallFjärråterställning - inställning: inställningsintervall |
| Tid före återställning: | 1...1000 s - återställning manuell eller automatisk återställning - inställning inställbar120 s - återställning manuell - inställning fabriksinställning |
| Användarspråk: | Engelska - inställning fabriksinställningEngelska, franska, tyska, italienska, spanska - inställning inställbar |
| Visad information: | Genomsnittlig ström (fabriksinställning)Genomsnittlig ström (inställbar)Orsak till de 5 senaste felen (inställbar)Ström i fas (inställbar)Jordläckström (inställbar)Fasobalans (inställbar)Motorns termiska tillstånd (inställbar) |
| Standarder: | EN 60947-6-2IEC 60947-6-2UL 60947-4-1, med fasbarriärCSA C22.2 No 60947-4-1, med fasbarriär |
| Produktcertifieringar: | CEULCSACCCEACASEFAATEXMarine |
| [Ui] nominell isolationsspänning: | 690 V enligt IEC 60947-6-2600 V enligt UL 60947-4-1600 V enligt CSA C22.2 No 60947-4-1 |
| [Uimp] nominell impulshållfasthetsspänning: | 6 kV enligt IEC 60947-6-2 |
| Säker separation av krets: | 400 V SELV mellan styr- och hjälpkontaktkretsar enligt IEC 60947-1400 V SELV mellan styr- eller hjälpkontaktkrets och huvudkretsen enligt IEC 60947-1 |
| Fästläge: | Plug-in (frontpanel) |
| Bredd: | 45 mm |
| Höjd: | 66 mm |
| Djup: | 60 mm |
| Nettovikt: | 0.175 kg |
| Kompatibilitetskod: | LUCM |
| IP-kapslingsklass: | IP20 frontpanel och anslutna terminaler enligt IEC 60947-1IP20 andra sidor enligt IEC 60947-1IP40 frontpanel utanför anslutningsområdet enligt IEC 60947-1 |
|---|---|
| Skyddsbehandling: | TH enligt IEC 60068 |
| Omgivningstemperatur för drift: | -25...60 °C |
| Omgivningstemperatur för lagring: | -40...85 °C |
| Driftshöjd: | 2000 m |
| Brandtålighet: | 960 °C delar som bär strömförande komponenter enligt IEC 60695-2-12650 °C enligt IEC 60695-2-12 |
| Stöttålighet: | 10 gn öppna poler enligt IEC 60068-2-2715 gn slutna poler enligt IEC 60068-2-27 |
| Vibrationstålighet: | 2 gn, 5...300 Hz, öppna poler enligt IEC 60068-2-64 gn, 5...300 Hz, slutna poler enligt IEC 60068-2-6 |
| Motstånd mot elektrostatisk urladdning: | 8 kV nivå 3 i öppen luft enligt IEC 61000-4-28 kV nivå 4 vid kontakt enligt IEC 61000-4-2 |
| Motstånd mot utstrålade fält: | 10 V/m 3 enligt IEC 61000-4-3 |
| Motstånd mot snabba transienter: | 2 kV klass 3 seriell länk enligt IEC 61000-4-44 kV klass 4 alla kretsar utom seriell länk enligt IEC 61000-4-4 |
| Immunitet mot radioelektriska fält: | 10 V enligt IEC 61000-4-6 |
| Immunitet mot mikroavbrott: | 3 ms |
| Immunitet mot spänningsdippar: | 70 % / 500 ms enligt IEC 61000-4-11 |
| Hållbarhetsstatus: | Green Premium-produktREACh-förordningen |
| Förpackningens enhetstyp 1: | PCENummer av enheter i förpackning 1 |
| EAN-kod: | 3389110365115 |
|---|
