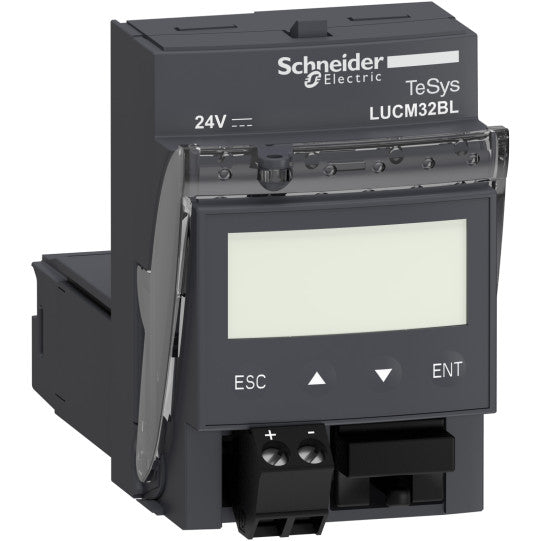

Multifunktionell styrenhet, TeSys U, 8-32A, 1P/3P motorer, skydd & diagnostik, klass 5-30, spole 24V DC - LUCM32BL
SKU : LUCM32BL
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Multifunktionell styrenhet, TeSys U, 8-32A, 1P/3P motorer, skydd & diagnostik, klass 5-30, spole 24V DC - LUCM32BL
BESKRIVNING
| Serie: | TeSys |
|---|---|
| Produktsortiment: | TeSys U |
| Produktnamn: | TeSys U |
| Kort enhetsnamn: | LUCM |
| Produkt eller komponenttyp: | Multifunktionsstyrenhet |
| Enhetsapplikation: | MotorstyrningMotorskydd |
| Produktspecifik applikation: | De mest sofistikerade kraven för styrning och skydd, med display |
| Tillgänglig funktion: | Manuell eller automatisk återställningÖvervakningsfunktion, indikering av huvudmotorparametrarÖverbelastning, ingen belastning körningSkyddsfunktionslarmSkydd mot överbelastning och kortslutningSkydd mot fasfel och fasobalansJordfelsskyddLoggfunktionDifferentiering av termisk överbelastning och magnetiskt fel |
| Produktkompatibilitet: | Kraftbas LUB32Kraftbas LUB38Kraftbas LUB320Kraftbas LUB380Vändande kontaktorbrytare LU2B32FUVändande kontaktorbrytare LU2B38FU |
| [Ue] nominell driftspänning: | 690 V AC |
| Nätverksfrekvens: | 40...60 Hz |
| Lasttyp: | 3-fas motor - kylning: självkylt - inställningsfabrikinställning3-fas motor - kylning: självkylt, tvångskylt - inställning inställbarEnfas motor - kylning: självkylt, tvångskylt - inställning inställbar |
| Användarkategori: | AC-43AC-41AC-44 |
| Motoreffekt kW: | 15 kW vid 400...440 V AC 50/60 Hz för 3-fas motorer15 kW vid 500 V AC 50/60 Hz för 3-fas motorer18.5 kW vid 690 V AC 50/60 Hz för 3-fas motorer7.5 kW vid 400...440 V AC 50/60 Hz för 1-fas motorer |
| Termiskt skyddsjusteringsområde: | 8...32 A |
| Termisk överbelastningsklass: | Klass 5...30 - frekvensgräns: 50...60 Hz - temperaturkompensation: -25...55 °C enligt IEC 60947-6-2Klass 5...30 - frekvensgräns: 50...60 Hz - temperaturkompensation: -25...55 °C enligt UL 508 |
| Utlösningsgräns: | 14.2 x Ir +/- 20 % |
| [Uc] styrkretsspänning: | 24 V DC |
| Styrkretsspänningsgränser: | 20...28 V för DC-krets 24 V i drift14.5 V för DC-krets 24 V frånslag |
|---|---|
| Typisk strömförbrukning: | 220 mA vid 24 V DC I max vid stängning med LUB32220 mA vid 24 V DC I max vid stängning med LUB3880 mA vid 24 V DC I rms förseglad med LUB3280 mA vid 24 V DC I rms förseglad med LUB38 |
| Värmeavledning: | 1.8 W för styrkrets med LUB321.8 W för styrkrets med LUB380.8 W för extern hjälpkontakt |
| Driftstid: | 35 ms öppning med LUB32 för styrkrets35 ms öppning med LUB38 för styrkrets65 ms stängning med LUB32 för styrkrets65 ms stängning med LUB38 för styrkrets |
| Fysiskt gränssnitt: | RS485 multidrop - anslutning(ar): RJ45 - placering: frontpanel - kommunikationsprotokoll: Modbus RTU 19200 bit/s |
| Återgångstid: | |
| Displaykapacitet för meddelanden: | 2 rader med 12 tecken - display LCD - engelska - noggrannhet +/- 5 % - upplösning 1 % av Ir2 rader med 12 tecken - display LCD - franska - noggrannhet +/- 5 % - upplösning 1 % av Ir2 rader med 12 tecken - display LCD - tyska - noggrannhet +/- 5 % - upplösning 1 % av Ir2 rader med 12 tecken - display LCD - italienska - noggrannhet +/- 5 % - upplösning 1 % av Ir2 rader med 12 tecken - display LCD - spanska - noggrannhet +/- 5 % - upplösning 1 % av Ir |
| Återställning: | Automatisk återställning - inställning: inställningsområdeManuell - inställning: fabriksinställningManuell - inställning: inställningsområdeFjärråterställning - inställning: inställningsområde |
| Tid före återställning: | 1...1000 s - återställning manuell eller automatisk återställning - inställning inställbar120 s - återställning manuell - inställning fabriksinställning |
| Användarspråk: | Engelska - inställningsfabriksinställningEngelska, franska, tyska, italienska, spanska - inställningsinställbar |
| Visad information: | Medelström (fabriksinställning)Medelström (ställbar)Orsak till de senaste 5 felen (ställbar)Ström i fas (ställbar)Jordfelsström (ställbar)Fasobalans (ställbar)Motorns termiska tillstånd (ställbar) |
| Standarder: | EN 60947-6-2IEC 60947-6-2UL 60947-4-1, med fasbarriärCSA C22.2 nr 60947-4-1, med fasbarriär |
| Produktcertifieringar: | CEULCSACCCEACASEFAATEXMarine |
| [Ui] nominell isolationsspänning: | 690 V enligt IEC 60947-6-2600 V enligt UL 60947-4-1600 V enligt CSA C22.2 nr 60947-4-1 |
| [Uimp] nominell impulshållspänning: | 6 kV enligt IEC 60947-6-2 |
| Säker separering av krets: | 400 V SELV mellan styr- och hjälpkontakter enligt IEC 60947-1400 V SELV mellan styr- eller hjälpkontakter och huvudkretsen enligt IEC 60947-1 |
| Fästmetod: | Instick (frontpanel) |
| Bredd: | 45 mm |
| Höjd: | 66 mm |
| Djup: | 60 mm |
| Produktvikt: | 0.175 kg |
| Kompatibilitetskod: | LUCM |
| IP-kapslingsklass: | IP20 frontpanel och kabelanslutna terminaler enligt IEC 60947-1IP20 andra ytor enligt IEC 60947-1IP40 frontpanel utanför anslutningszonen enligt IEC 60947-1 |
|---|---|
| Skyddsbehandling: | TH enligt IEC 60068 |
| Omgivande lufttemperatur för drift: | -25...60 °C |
| Omgivande lufttemperatur för förvaring: | -40...85 °C |
| Driftshöjd: | 2000 m |
| Brandmotstånd: | 960 °C delar som bär strömförande komponenter enligt IEC 60695-2-12650 °C enligt IEC 60695-2-12 |
| Stötbeständighet: | 10 gn effektpoler öppna enligt IEC 60068-2-2715 gn effektpoler stängda enligt IEC 60068-2-27 |
| Vibrationsmotstånd: | 2 gn, 5...300 Hz, effektpoler öppna enligt IEC 60068-2-64 gn, 5...300 Hz, effektpoler stängda enligt IEC 60068-2-6 |
| Beständighet mot elektrostatisk urladdning: | 8 kV nivå 3 i öppen luft enligt IEC 61000-4-28 kV nivå 4 vid kontakt enligt IEC 61000-4-2 |
| Motstånd mot strålade fält: | 10 V/m 3 enligt IEC 61000-4-3 |
| Motstånd mot snabba transienter: | 2 kV klass 3 seriell länk enligt IEC 61000-4-44 kV klass 4 alla kretsar utom seriell länk enligt IEC 61000-4-4 |
| Immunitet mot radioelektriska fält: | 10 V enligt IEC 61000-4-6 |
| Immunitet mot mikroavbrott: | 3 ms |
| Immunitet mot spänningsfall: | 70 % / 500 ms enligt IEC 61000-4-11 |
| Hållbarhetsstatus för erbjudandet: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110365153 |
|---|
