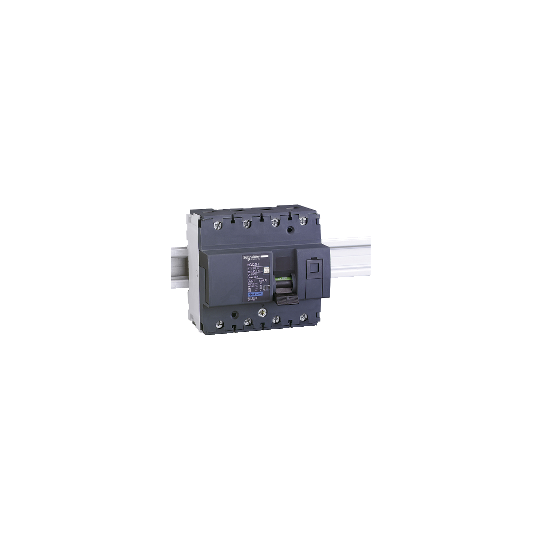

NG125 - dvärgbrytare - NG125H - 4P - 16A - C-kurva - 18733
SKU : 18733
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
NG125 - dvärgbrytare - NG125H - 4P - 16A - C-kurva - 18733
BESKRIVNING
| Produktserie: | NG125 |
|---|---|
| Serie: | Acti 9 |
| Produktnamn: | Acti 9 NG125 |
| Typ av produkt eller komponent: | Miniatyrbrytare |
| Kortnamn på enhet: | NG125H |
| Apparatanvändning: | Distribution |
| Polbeskrivning: | 4P |
| Antal skyddade poler: | 4 |
| [In] märkström: | 16 A vid 40 °C |
| Nätverkstyp: | DCAC |
| Utlösningsenhetsteknik: | Termomagnetisk |
| Kurvkod: | C |
| Brytförmåga kod: | H |
| Brytförmåga: | 12 kA Icu vid 500 V AC 50/60 Hz överensstämmer med EN/IEC 60947-230 kA Icu vid 440 V AC 50/60 Hz överensstämmer med EN/IEC 60947-236 kA Icu vid 380...415 V AC 50/60 Hz överensstämmer med EN/IEC 60947-270 kA Icu vid 220...240 V AC 50/60 Hz överensstämmer med EN/IEC 60947-225 kA Icu vid |
| Användarkategori: | Kategori A överensstämmer med IEC 60947-2 |
| Lämplig för isolering: | Ja överensstämmer med IEC 60947-2 |
| Nätfrekvens: | 50/60 Hz |
|---|---|
| [Ue] nominell driftspänning: | 380...415 V AC 50/60 Hz500 V AC 50/60 Hz220...240 V AC 50/60 Hz440 V AC 50/60 Hz |
| Magnetisk utlösningsgräns: | 8 x In +/- 20 % |
| [Ics] nominell tjänstebrytförmåga: | 52.5 kA 75 % överensstämmer med EN/IEC 60947-2 - 220...240 V AC 50/60 Hz27 kA 75 % överensstämmer med EN/IEC 60947-2 - 380...415 V AC 50/60 Hz22.5 kA 75 % överensstämmer med EN/IEC 60947-2 - 440 V AC 50/60 Hz9 kA 75 % överensstämmer med EN/IEC 60947-2 - 500 V AC 50/60 Hz25 kA 100 % överensstämmer med EN/IEC 60947-2 - |
| [Ui] nominell isolationsspänning: | 690 V AC 50/60 Hz överensstämmer med EN/IEC 60947-2 |
| [Uimp] nominell impulsöverspänningshållfasthet: | 8 kV överensstämmer med EN/IEC 60947-2 |
| Kontaktpositionsindikator: | Ja |
| Kontrolltyp: | VäxlaManuell utlösningstest |
| Lokal signalering: | UtlösningsindikatorON/OFF-indikering |
| Monteringssätt: | Clip-on |
| Monteringsstöd: | 35 mm symmetrisk DIN-skena |
| Kompatibilitet med samlingsskena och distributionsblock: | JA |
| 9 mm moduler: | 12 |
| Höjd: | 103 mm |
| Bredd: | 108 mm |
| Djup: | 81 mm |
| Produktvikt: | 0.96 kg |
| Mekanisk hållbarhet: | 20000 cykler |
| Elektrisk hållbarhet: | 10000 cykler |
| Möjlighet till hänglås: | Hänglåsbar |
| Beskrivning av låsalternativ: | Integrerad hänglåsning |
| Anslutningar - terminaler: | Plintar av tunneltyp1.5...50 mm² styvPlintar av tunneltyp1...35 mm² flexibel |
| Ledningsavskalningslängd: | 20 mm |
| Åtdragningsmoment: | 3.5 N.m |
| Jordfelsbrytare: | Separat block |
| Kompatibilitetskod: | NG125 |
| Marknadssegment: | Små byggnaderLiten kommersiell |
| Standarder: | EN/IEC 60947-2 |
|---|---|
| IP-kapslingsklass: | IP20 överensstämmer med IEC 60529 |
| IK-kapslingsklass: | IK05 överensstämmer med EN/IEC 62262 |
| Föroreningsgrad: | 3 överensstämmer med IEC 60947-2 |
| Överspänningskategori: | IV |
| Tropikalisering: | 2 överensstämmer med IEC 60068-1 |
| Relativ fuktighet: | 95 % vid 55 °C |
| Omgivningstemperatur för drift: | -30...70 °C |
| Omgivningstemperatur för lagring: | -40...70 °C |
| Hållbarhetsstatus: | Green Premium produktREACh-förordningen |
| EAN-kod: | 3303430187332 |
|---|
