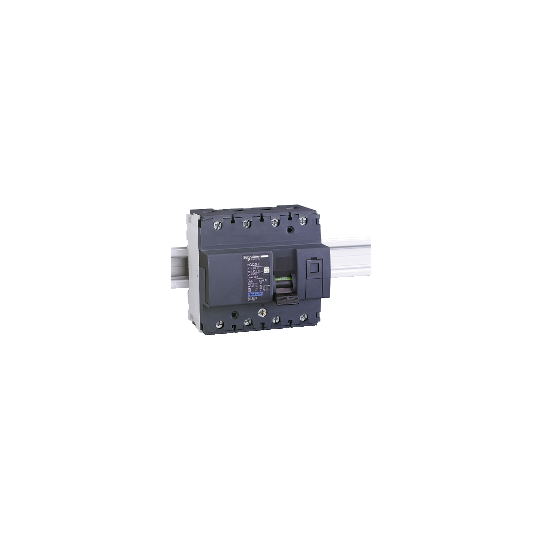

NG125 - dvärgbrytare - NG125H - 4P - 40A - C-kurva - 18737
SKU : 18737
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
NG125 - dvärgbrytare - NG125H - 4P - 40A - C-kurva - 18737
BESKRIVNING
| Produktserie: | NG125 |
|---|---|
| Serie: | Acti 9 |
| Produktnamn: | Acti 9 NG125 |
| Produkt eller komponenttyp: | Miniatyrbrytare |
| Kortnamn för enhet: | NG125H |
| Enhetsapplikation: | Distribution |
| Polbeskrivning: | 4P |
| Antal skyddade poler: | 4 |
| [In] märkström: | 40 A vid 40 °C |
| Nätverkstyp: | DCAC |
| Utlösningsenhetens teknik: | Termomagnetisk |
| Kurvkod: | C |
| Brytförmågekods: | H |
| Brytförmåga: | 12 kA Icu vid 500 V AC 50/60 Hz i enlighet med EN/IEC 60947-230 kA Icu vid 440 V AC 50/60 Hz i enlighet med EN/IEC 60947-236 kA Icu vid 380...415 V AC 50/60 Hz i enlighet med EN/IEC 60947-270 kA Icu vid 220...240 V AC 50/60 Hz i enlighet med EN/IEC 60947-225 kA Icu vid |
| Användarkategori: | Kategori A i enlighet med IEC 60947-2 |
| Lämplig för isolering: | Ja i enlighet med IEC 60947-2 |
| Nätverksfrekvens: | 50/60 Hz |
|---|---|
| [Ue] märkspänning: | 380...415 V AC 50/60 Hz500 V AC 50/60 Hz220...240 V AC 50/60 Hz440 V AC 50/60 Hz |
| Magnetisk utlösningsgräns: | 8 x In +/- 20 % |
| [Ics] nominell tjänstbrytförmåga: | 52.5 kA 75 % i enlighet med EN/IEC 60947-2 - 220...240 V AC 50/60 Hz27 kA 75 % i enlighet med EN/IEC 60947-2 - 380...415 V AC 50/60 Hz22.5 kA 75 % i enlighet med EN/IEC 60947-2 - 440 V AC 50/60 Hz9 kA 75 % i enlighet med EN/IEC 60947-2 - 500 V AC 50/60 Hz25 kA 100 % i enlighet med EN/IEC 60947-2 - |
| [Ui] märk isolationsspänning: | 690 V AC 50/60 Hz i enlighet med EN/IEC 60947-2 |
| [Uimp] märkimpulsspänning: | 8 kV i enlighet med EN/IEC 60947-2 |
| Kontaktpositionsindikator: | Ja |
| Kontrolltyp: | Manuell utlösningskontrollBrytare |
| Lokal signalering: | PÅ/AV-indikeringUtlösningsindikator |
| Monteringssätt: | Clip-on |
| Monteringsstöd: | 35 mm symmetrisk DIN-skena |
| Kompatibilitet med samlingsskena och fördelningsblock: | JA |
| 9 mm moduler: | 12 |
| Höjd: | 103 mm |
| Bredd: | 108 mm |
| Djup: | 81 mm |
| Produktvikt: | 0.96 kg |
| Mekanisk hållbarhet: | 20000 cykler |
| Elektrisk hållbarhet: | 10000 cykler |
| Möjlighet till hänglås: | Kan låsas med hänglås |
| Beskrivning av låsalternativ: | Integrerat hänglås |
| Anslutningar - terminaler: | Tunneltypsterminaler1.5...50 mm² stelTunneltypsterminaler1...35 mm² flexibel |
| Avmantlingslängd: | 20 mm |
| Åtdragningsmoment: | 3.5 N.m |
| Jordfelsbrytare: | Separat block |
| Kompatibilitetskod: | NG125 |
| Marknadssegment: | Mindre kommersiella byggnaderMindre byggnader |
| Standarder: | EN/IEC 60947-2 |
|---|---|
| IP-kapslingsklass: | IP20 i enlighet med IEC 60529 |
| IK-skyddsgrad: | IK05 i enlighet med EN/IEC 62262 |
| Föroreningsgrad: | 3 i enlighet med IEC 60947-2 |
| Överspänningskategori: | IV |
| Tropikalisering: | 2 i enlighet med IEC 60068-1 |
| Relativ fuktighet: | 95 % vid 55 °C |
| Omgivande lufttemperatur för drift: | -30...70 °C |
| Omgivande lufttemperatur för lagring: | -40...70 °C |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3303430187370 |
|---|
