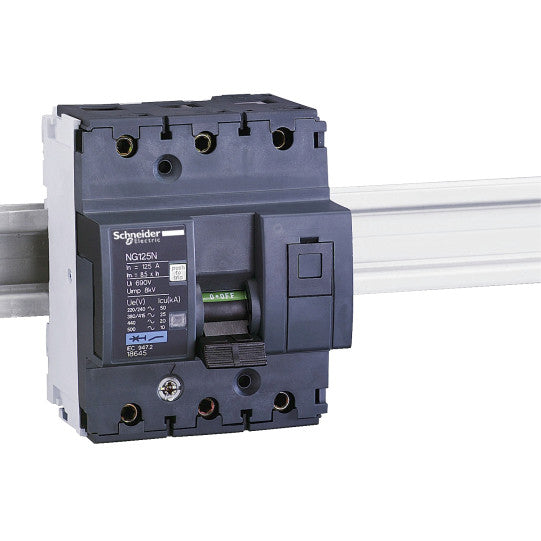

NG125 - dvärgbrytare - NG125N - 3P - 50A - C-karakteristik - 18638
SKU : 18638
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
NG125 - dvärgbrytare - NG125N - 3P - 50A - C-karakteristik - 18638
BESKRIVNING
| Produktserie: | NG125 |
|---|---|
| Serie: | Acti 9 |
| Produktnamn: | Acti 9 NG125 |
| Typ av produkt eller komponent: | Miniatyrbrytare |
| Kortnamn på enhet: | NG125N |
| Applikation för enhet: | Distribution |
| Polbeskrivning: | 3P |
| Antal skyddade poler: | 3 |
| [In] märkström: | 50 A vid 40 °C |
| Nätverkstyp: | DCAC |
| Utlösningsteknologi: | Termomagnetisk |
| Kurvkod: | C |
| Kortslutningsbrytförmågakod: | N |
| Brytförmåga: | 20 kA Icu vid 10 kA Icu vid 500 V AC 50/60 Hz i enlighet med EN/IEC 60947-220 kA Icu vid 440 V AC 50/60 Hz i enlighet med EN/IEC 60947-225 kA Icu vid 380...415 V AC 50/60 Hz i enlighet med EN/IEC 60947-250 kA Icu vid 220...240 V AC 50/60 Hz i enlighet med EN/IEC 60947-2 |
| Användningskategori: | Kategori A i enlighet med IEC 60947-2 |
| Lämplighet för isolering: | Ja i enlighet med IEC 60947-2 |
| Nätverksfrekvens: | 50/60 Hz |
|---|---|
| [Ue] märkspänning: | 380...415 V AC 50/60 Hz500 V AC 50/60 Hz220...240 V AC 50/60 Hz440 V AC 50/60 Hz |
| Magnetisk utlösningsgräns: | 8 x In |
| [Ics] nominell tjänstebrytförmåga: | 37.5 kA 75 % i enlighet med EN/IEC 60947-2 - 220...240 V AC 50/60 Hz18.75 kA 75 % i enlighet med EN/IEC 60947-2 - 380...415 V AC 50/60 Hz15 kA 75 % i enlighet med EN/IEC 60947-2 - 440 V AC 50/60 Hz7.5 kA 75 % i enlighet med EN/IEC 60947-2 - 500 V AC 50/60 Hz20 kA 100 % i enlighet med EN/IEC 60947-2 - |
| [Ui] märk isolationsspänning: | 690 V AC 50/60 Hz i enlighet med EN/IEC 60947-2 |
| [Uimp] nominell impulsöverspänning: | 8 kV i enlighet med EN/IEC 60947-2 |
| Kontaktpositionsindikator: | Ja |
| Kontrolltyp: | Manuellt utlösningstestVippbrytare |
| Lokal signalering: | PÅ/AV-indikationUtlösningsindikator |
| Monteringssätt: | Clip-on |
| Monteringsstöd: | 35 mm symmetrisk DIN-skena |
| Kompatibilitet med samlingsskena och fördelningsblock: | JA |
| 9 mm moduler: | 9 |
| Höjd: | 103 mm |
| Bredd: | 81 mm |
| Djup: | 81 mm |
| Produktvikt: | 0.72 kg |
| Mekanisk hållbarhet: | 20000 cykler |
| Elektrisk hållbarhet: | 10000 cykler |
| Möjlighet till hänglås: | Låsbar |
| Beskrivning av låsalternativ: | Integrerat hänglås |
| Anslutningar - plintar: | Tunnelanslutningar1.5...50 mm² stelTunnelanslutningar1...35 mm² flexibel |
| Kabelskalningslängd: | 20 mm |
| Åtdragningsmoment: | 3.5 N.m |
| Jordfelskydd: | Separat block |
| Kompatibilitetskod: | NG125 |
| Marknadssegment: | Små kommersiella |
| Standarder: | EN/IEC 60947-2 |
|---|---|
| IP-kapslingsklass: | IP20 i enlighet med IEC 60529 |
| IK-kapslingsklass: | IK05 i enlighet med EN/IEC 62262 |
| Föroreningsgrad: | 3 i enlighet med IEC 60947-2 |
| Överspänningskategori: | IV |
| Tropikalisering: | 2 i enlighet med IEC 60068-1 |
| Relativ luftfuktighet: | 95 % vid 55 °C |
| Omgivande lufttemperatur för drift: | -30...70 °C |
| Omgivande lufttemperatur för lagring: | -40...70 °C |
| Hållbarhetscertifiering: | Green Premium produktREACh-förordningen |
| EAN-kod: | 3303430186380 |
|---|
