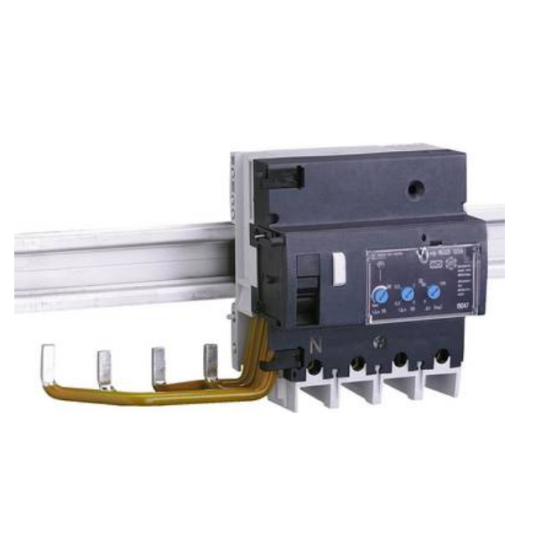

NG125 Vigi NG125 – jordfelsbrytare – 125A – 4P – 230…415V – 300mA – 19107
BESKRIVNING
| Produktfunktion: | Kompletterande jordfelsbrytare |
|---|---|
| Kortnamn på enhet: | Vigi NG125 |
| Beskrivning av poler: | 4P |
| In märkström: | 125 A |
| Nättyp: | AC |
| Jordfelkänslighet: | 300 mA / 1000mA / 500 mA / 3000 mA |
| Jordfelstidsfördröjning: | Justerbar omedelbar / selektiv / fördröjd |
| Jordfelsklass: | Klass A - SI |
| Apparatens position i installationen: | Start |
|---|---|
| Nätfrekvens: | 50/60 Hz |
| [Ue] märkdriftspänning: | 230?415 V AC 50/60 Hz |
| Jordfelsteknik: | Spänningsoberoende |
| [Ui] isolationsmärkspänning: | 690 V AC 50/60 Hz enligt IEC 60947-2 |
| [Uimp] märkimpulshållfasthetsspänning: | 8 kV enligt IEC 60947-2 |
| Monteringsstöd: | Symmetrisk DIN-skena 35 mm |
| Elektrisk anslutning till MCB: | Med skruv |
| 9 mm moduler: | 11 |
| Höjd: | 118 mm |
| Bredd: | 207 mm |
| Djup: | 81 mm |
| Vikt: | 0,8 kg |
| Elektrisk livslängd: | 10000 cykler enligt IEC 60947-2 |
| Anslutningsläge: | Flexibla tunnelterminaler 10–50 mm² max.Styva tunnelterminaler 16–70 mm² max. |
| Kabelskalningslängd: | 20 mm |
| Åtdragningsmoment: | 6 Nm |
| Standarder: | IEC 60947-2 |
|---|---|
| Kapslingsklass IP: | IP40 enligt IEC 60947-2 |
| Föroreningsgrad: | 3 enligt IEC 60947-2 |
| Elektromagnetisk kompatibilitet: | Impulsbeständighet 8/20 µs, 5000 A enligt IEC 60947-2 |
| Tropikalisering: | 2 enligt IEC 60068-1 |
| Relativ fuktighet: | 95 % ( 55 °C ) |
| Driftshöjd: | 2000 m |
| EAN-kod: | 3303430191070 |
|---|
