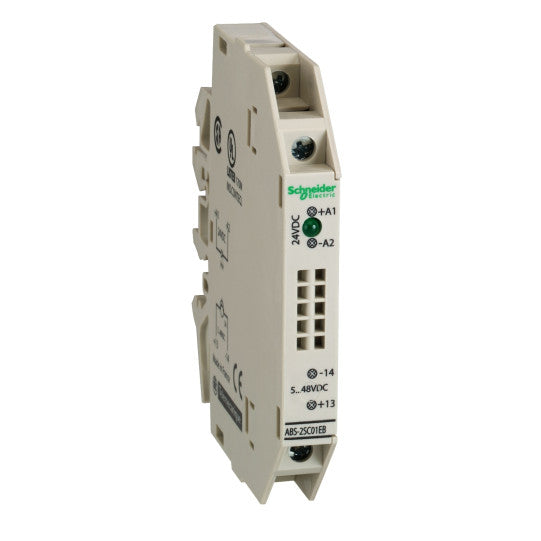

utgångsgränssnittsmodul - 9,5 mm - solid state - 24..48 V DC - 2 A - ABS2SC01EB
SKU : ABS2SC01EB
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
utgångsgränssnittsmodul - 9,5 mm - solid state - 24..48 V DC - 2 A - ABS2SC01EB
BESKRIVNING
| Produktserie: | Gränssnitt för diskreta signaler |
|---|---|
| Typ av produkt eller komponent: | Slimmad halvledarutgångsgränssnittsmodul |
| Kontakttyp och sammansättning: | 1 NC |
| [Uc] styrkretsspänning: | 24 V |
| Styrkretstyp: | DC |
| Maximal [In] märkström: | 12 mA |
| Skydd mot omvänd polaritet: | Styrkrets: internUtgångskrets: intern |
| Kortslutningsskydd: | 3.15 A extern säkring snabb (Ik |
| [Ith] konventionell termisk ström i fri luft: | 2 A vid 40 °C |
| Lokal signalering: | Grön mekanisk indikator för kontaktposition och 1 grön LED-styrningssignallstatus |
| Försäljning per odelbar kvantitet: | 5 |
| Breddmått: | 9.5 mm |
| Styrkretsens spänningsgränser: | 28.8 V |
|---|---|
| Spänningsläge 1 garanterat: | 16.9 V |
| Strömläge 1 garanterat: | 7.7 mA |
| Spänningsläge 0 garanterat: | 5.6 V |
| Strömläge 0 garanterat: | 2 mA |
| [Ue] nominell driftspänning: | 5...48 V |
| Utgångskretstyp: | DC |
| Nominella driftspänningsgränser: | |
| [Ie] nominell driftström: | 1.5 A DC-12 vertikal position, enskild produkt enligt IEC 60947-5-11.5 A DC-13 vertikal position, enskild produkt enligt IEC 60947-5-10.6 A DC-14 vertikal position, enskild produkt enligt IEC 60947-5-10.6 A DC-14 vertikal position, berörande produkt enligt IEC 60947-5-10.9 A DC-12 vertikal position, berörande produkt enligt IEC 60947-5-10.9 A DC-13 vertikal position, berörande produkt enligt IEC 60947-5-1 |
| Minsta brytström: | 1 mA |
| Maximal restström: | 1 mA |
| Frånfallsspänning: | 1.5 V |
| Svarstid: | |
| Omkopplingsfrekvens: | |
| [Ui] nominell isolationsspänning: | 250 V enligt VDE 0110 grupp C300 V enligt IEC 60947-1 |
| Brandhämmande: | V0 enligt UL 94 |
| Kabeltvärsnitt: | 0.6...2.5 mm², 1 eller 2 ledare flexibla utan kabelsko skruvklämma0.27...4 mm², 1 ledare styv0.34...2.5 mm², 1 eller 2 ledare flexibla med kabelsko |
| Driftposition: | Valfri position |
| Installationskategori: | II enligt IEC 60947-1 |
| Monteringsstöd: | Symmetrisk DIN-skenaAsymmetrisk DIN-skenaKombinationsskena |
| Produktvikt: | 0.34 kg |
| Dielektrisk hållfasthet: | 2500 V mellan trådbundet gränssnitt och jord i 1 minut4000 V mellan I/O i 1 minut |
|---|---|
| Standarder: | IEC 60947-5-1 |
| Produktcertifieringar: | ULLROS (Lloyds register of shipping)DNVBVCSA |
| IP-kapslingsklass: | IP20 enligt IEC 60529 |
| Skyddsbehandling: | TC |
| Brandbeständighet: | 960 °C enligt IEC 60695-2-1 |
| Stötbeständighet: | 30 gn i 11 ms enligt IEC 60068-2-27 |
| Vibrationsbeständighet: | 5 gn enligt IEC 60068-2-6 (f = 10...150 Hz) |
| Elektromagnetisk kompatibilitet: | Test av immunitet mot elektromagnetiska fält: nivå 3 10 V/m mellan 27...1000 MHz enligt IEC 61000-4-3Test av immunitet mot elektrostatisk urladdning: nivå 3 8 kV enligt IEC 61000-4-2Test av immunitet mot snabba transienter: nivå 3 på ingång/utgång 1 kV enligt IEC 61000-4-4Test av immunitet mot snabba transienter: nivå 3 på strömförsörjning 2 kV enligt IEC 61000-4-41.2/50 µs test av immunitet mot stötpulser enligt IEC 60947-1 |
| Omgivningstemperatur för drift: | -25...70 °C vid Us-5...55 °C obegränsad drift |
| Omgivningstemperatur för lagring: | -40...80 °C |
| Driftshöjd: | |
| Föroreningsgrad: | 2 enligt IEC 60947-1 |
| REACh-förordning: | Fri från ämnen som inger mycket stora betänkligheter över tröskelvärdetEU RoHS-direktivet |
| EAN-kod: | 3389110651515 |
|---|
