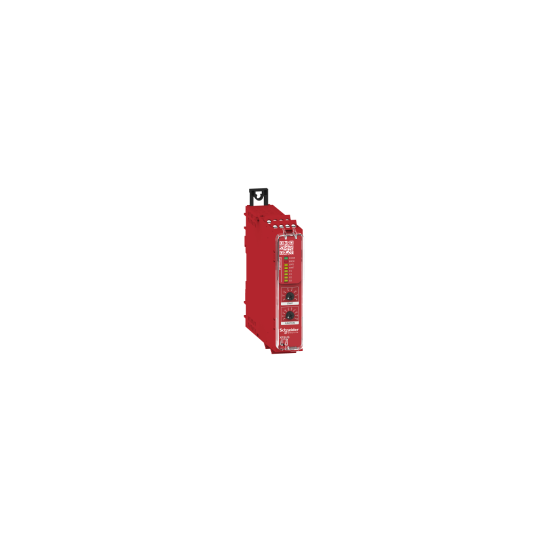

Preventa-modul Kat.4 innehåller 2*XPSUAF + möjliggörande rörelse 24vac/dc skruv - XPSUS12AP
SKU : XPSUS12AP
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Preventa-modul Kat.4 innehåller 2*XPSUAF + möjliggörande rörelse 24vac/dc skruv - XPSUS12AP
BESKRIVNING
| Produktsortiment: | Harmony Safety Automation |
|---|---|
| Typ av produkt eller komponent: | Säkerhetsmodul |
| Säkerhetsmodulens namn: | XPSUS |
| Säkerhetsmodulens tillämpning: | För elektrisk övervakning av tvåhandsmanöverstationerÖvervakning av antivalenta kontakterFör nödstopps-, skydds- och ljusridåövervakningFör övervakning av aktiveringsomkopplare |
| Modulfunktion: | Nödstoppsknapp med 2 NC-kontakterSkyddsövervakning med 1 eller 2 gränslägesbrytareÖvervakning av 2 PNP-sensorerÖvervakning av magnetbrytareÖvervakning av ljusridåRFID-brytareÖvervakning av elektrokänslig skyddsutrustning (ESPE)Övervakning av aktiveringsbrytareÖvervakning av närhetssensorÖvervakning av tvåhandsmanöverstation |
| Säkerhetsnivå: | Kan nå PL e/kategori 4 enligt ISO 13849-1Kan nå SILCL 3 enligt IEC 62061Kan nå SIL 3 enligt IEC 61508 |
| Säkerhetstillförlitlighetsdata: | MTTFd > 30 år enligt ISO 13849-1Dcavg >= 99 % enligt ISO 13849-1PFHd = 1.13E-09 enligt ISO 13849-1HFT = 1 enligt IEC 62061PFHd = 1.13E-09 enligt IEC 62061SFF > 99 % enligt IEC 62061HFT = 1 enligt IEC 61508-1PFHd = 1.13E-09 enligt IEC 61508-1SFF > 99 % enligt IEC 61508-1Typ = B enligt IEC 61508-1 |
| Elektrisk kretstyp: | NC-parPNP-parAntivalent parOSSD-par |
| Anslutningar - plintar: | Löstagbart skruvplint, 0,2...2,5 mm² solid eller flexibelLöstagbart skruvplint, 0,25...2,5 mm² flexibel med ändhylsa, enkelledareLöstagbart skruvplint, 0,2...1,5 mm² solid eller flexibel, tvillingledareLöstagbart skruvplint, 2 x 0,25...1 mm² flexibel med ändhylsa utan kabelsko, med ramLöstagbart skruvplint, 2 x 0,5...1,5 mm² flexibel med ändhylsa med kabelsko, med ram |
| [Us] märkt matningsspänning: | 24 V AC - 15...10 %24 V DC - 20...20 % |
| Synkroniseringstid mellan ingångar: | 0,5 s2 s4 s |
|---|---|
| Starttyp: | Automatisk/manuell/övervakad |
| Effektförbrukning i W: | 2 W 24 V DC |
| Effektförbrukning i VA: | 5,0 VA 24 V AC 50/60 Hz |
| Typ av ingångsskydd: | Internt, elektroniskt |
| Sammansättning av hjälpkontakt: | 2 NO |
| Antal ingångar: | 2 säkerhetsingångar 24 V DC 5 mA |
| Maximal linjeresistans: | 500 Ohm |
| Ingångskompatibilitet: | Normalt sluten krets enligt ISO 14119XC gränslägesbrytare enligt ISO 14119Mekanisk kontakt enligt ISO 14119Normalt sluten krets enligt ISO 13850Antivalent par enligt ISO 14119OSSD-par enligt IEC 61496-1-2Tvåhandsmanövrering enligt EN 574/ISO 13851-III ATvåhandsmanövrering enligt EN 574/ISO 13851-III C3-tråds närhetssensorer PNP |
| [Ie] märkt driftström: | 5 A AC-1 för normalt öppen reläkontakt3 A AC-15 för normalt öppen reläkontakt5 A DC-1 för normalt öppen reläkontakt3 A DC-13 för normalt öppen reläkontakt3 A AC-1 för normalt sluten reläkontakt1 A AC-15 för normalt sluten reläkontakt3 A DC-1 för normalt sluten reläkontakt1 A DC-13 för normalt sluten reläkontakt |
| Antal utgångar: | 3 konfigurerbara pulsutgångar med på/av-funktion |
| Ingång/utgångstyp: | Halvledarpulsdiagnostikutgång 24 V DC, 20 mA Z1, ej säkerhetsrelaterad |
| [Ith] konventionell termisk ström i fri luft: | 8 A |
| Tillhörande säkringsklassning: | 10 A gG för NO-reläutgångskrets enligt IEC 60947-1 |
| Minsta utgångsström: | 10 mA för reläutgång |
| Minsta utgångsspänning: | 12 V för reläutgång |
| Maximal svarstid vid öppen ingång: | 20 ms |
| [Ui] märkt isolationsspänning: | 250 V (föroreningsgrad 2) enligt EN/IEC 60947-1 |
| [Uimp] märkt impulsöverspänningshållfasthet: | 4 kV överspänningskategori II enligt EN/IEC 60947-1 |
| Lokal signalering: | LED (grön) för ström påLED (röd) för felLED (gul) för säkerhetsutgångsstatusLED (gul) för startinmatningLED (gul) för säkerhetsingång S12LED (gul) för säkerhetsingång S13LED (gul) för säkerhetsingång S22LED (gul) för säkerhetsingång S23 |
| Monteringsstöd: | 35 mm symmetrisk DIN-skena |
| Djup: | 120 mm |
| Höjd: | 100 mm |
| Bredd: | 22,5 mm |
| Nettovikt: | 0,200 kg |
| Standarder: | IEC 60947-5-1IEC 61508-1 funktionssäkerhetsstandardIEC 61508-2 funktionssäkerhetsstandardIEC 61508-3 funktionssäkerhetsstandardIEC 61508-4 funktionssäkerhetsstandardIEC 61508-5 funktionssäkerhetsstandardIEC 61508-6 funktionssäkerhetsstandardIEC 61508-7 funktionssäkerhetsstandardISO 13849-1 funktionssäkerhetsstandardIEC 62061 funktionssäkerhetsstandard |
|---|---|
| Produktcertifieringar: | TÜVcULus |
| Kapslingsklass (IP): | IP20 (plintar) enligt EN/IEC 60529IP40 (kapsling) enligt EN/IEC 60529IP54 (monteringsområde) enligt EN/IEC 60529 |
| Omgivningstemperatur för lagring: | -25...85 °C |
| Relativ luftfuktighet: | 5...95 % icke-kondenserande |
| Hållbart erbjudandestatus: | Green Premium-produktREACh-förordningen |
| Typ av förpackning 1: | PCENumber of Units in Package 1 |
| EAN-kod: | 3606489601812 |
|---|
