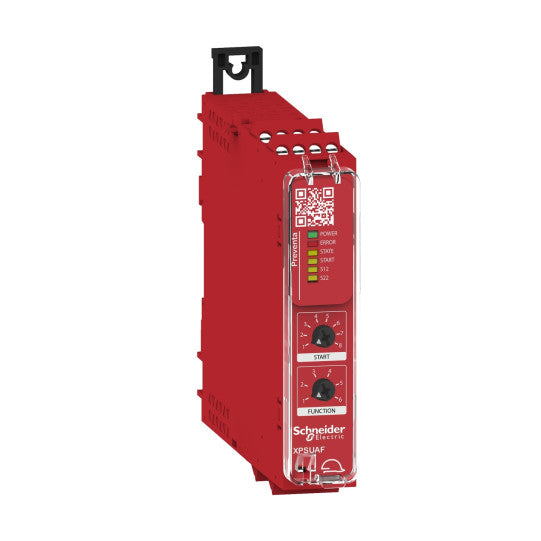

Preventa-modul Cat.4 potentialfri NC/NC, NO/NC & PNP/PNP 24vac/dc skruv - XPSUAF13AP
BESKRIVNING
| Produktsortiment: | Harmony Safety Automation |
|---|---|
| Produkt- eller komponenttyp: | Säkerhetsmodul |
| Namn på säkerhetsmodul: | XPSUAF |
| Tillämpning för säkerhetsmodul: | Övervakning av antivalenta kontakter för nödstopp, övervakning av skyddsanordningar och ljusridåer |
| Modulens funktion: | Nödstoppsknapp med 2 NC-kontakterÖvervakning av skydd med 1 eller 2 gränslägesbrytareÖvervakning av 2 PNP-givareÖvervakning av magnetbrytareÖvervakning av ljusridåRFID-omkopplareÖvervakning av elkänslig skyddsutrustning (ESPE)Övervakning av närhetsgivare |
| Säkerhetsnivå: | Kan nå PL e/kategori 4 enligt ISO 13849-1Kan nå SILCL 3 enligt IEC 62061Kan nå SIL 3 enligt IEC 61508 |
| Tillförlitlighetsdata för säkerhet: | MTTFd > 30 år enligt ISO 13849-1Dcavg >= 99 % enligt ISO 13849-1PFHd = 1.13E-09 enligt ISO 13849-1HFT = 1 enligt IEC 62061PFHd = 1.13E-09 enligt IEC 62061SFF > 99 % enligt IEC 62061HFT = 1 enligt IEC 61508-1PFHd = 1.13E-09 enligt IEC 61508-1SFF > 99 % enligt IEC 61508-1Typ = B enligt IEC 61508-1 |
| Typ av elektrisk krets: | NC-parPNP-parAntivalent parOSSD-par |
| Anslutningar - plintar: | Löstagbar skruvplint, 0,2...2,5 mm² solid eller flexibelLöstagbar skruvplint, 0,25...2,5 mm² flexibel med hylsa, enkelledareLöstagbar skruvplint, 0,2...1,5 mm² solid eller flexibel, tvåledareLöstagbar skruvplint, 2 x 0,25...1 mm² flexibel med hylsa utan kabelände, med ramLöstagbar skruvplint, 2 x 0,5...1,5 mm² flexibel med hylsa med kabelände, med ram |
| [Us] nominell matningsspänning: | 24 V AC - 15...10 %24 V DC - 20...20 % |
| Synkroniseringstid mellan ingångar: | 0,5 s2 s4 s |
|---|---|
| Starttyp: | Automatisk/manuell/övervakad |
| Effektförbrukning i W: | 2,0 W 24 V DC |
| Effektförbrukning i VA: | 5,0 VA 24 V AC 50/60 Hz |
| Ingångsskyddstyp: | Internt, elektroniskt |
| Sammansättning av hjälpkontakt: | 3 NO |
| Antal ingångar: | 2 säkerhetsingångar 24 V DC 5 mA |
| Maximal ledningsresistans: | 500 Ohm |
| Ingångskompatibilitet: | Normalt sluten krets enligt ISO 14119XC gränslägesbrytare enligt ISO 14119Mekanisk kontakt enligt ISO 14119Normalt sluten krets enligt ISO 13850Antivalent par enligt ISO 14119OSSD-par enligt IEC 61496-1-23-tråds närhetsgivare PNP |
| [Ie] nominell driftström: | 5 A AC-1 för normalt öppen reläkontakt3 A AC-15 för normalt öppen reläkontakt5 A DC-1 för normalt öppen reläkontakt3 A DC-13 för normalt öppen reläkontakt |
| Antal utgångar: | 3 on/off konfigurerbara pulserande utgångar |
| Ingång/utgångstyp: | Halvledarpulserad diagnostikutgång 24 V DC, 20 mA Z1, ej säkerhetsrelaterad |
| [Ith] konventionell termisk ström i fri luft: | 8 A |
| Tillhörande säkringsklassning: | 10 A gG för NO reläutgångskrets enligt IEC 60947-1 |
| Minsta utgångsström: | 10 mA för reläutgång |
| Minsta utgångsspänning: | 15 V för reläutgång |
| Maximal svarstid vid öppen ingång: | 20 ms |
| [Ui] nominell isolationsspänning: | 250 V (föroreningsgrad 2) enligt EN/IEC 60947-1 |
| [Uimp] nominell impulshållfasthetsspänning: | 4 kV överspänningskategori II enligt EN/IEC 60947-1 |
| Lokal signalering: | LED (grön) för ström PÅLED (röd) för felLED (gul) för startLED (gul) för säkerhetsstatusLED (gul) för säkerhetsingång S12LED (gul) för säkerhetsingång S22 |
| Monteringsstöd: | 35 mm symmetrisk DIN-skena |
| Djup: | 120 mm |
| Höjd: | 100 mm |
| Bredd: | 22,5 mm |
| Produktvikt: | 0,200 kg |
| Standarder: | IEC 60947-5-1IEC 61508-1 funktionell säkerhetsstandardIEC 61508-2 funktionell säkerhetsstandardIEC 61508-3 funktionell säkerhetsstandardIEC 61508-4 funktionell säkerhetsstandardIEC 61508-5 funktionell säkerhetsstandardIEC 61508-6 funktionell säkerhetsstandardIEC 61508-7 funktionell säkerhetsstandardISO 13849-1 funktionell säkerhetsstandardIEC 62061 funktionell säkerhetsstandard |
|---|---|
| Produktcertifieringar: | TÜVcULus |
| IP-kapslingsklass: | IP20 (terminaler) enligt EN/IEC 60529IP40 (kapsling) enligt EN/IEC 60529IP54 (monteringsområde) enligt EN/IEC 60529 |
| Omgivningstemperatur för lagring: | -25...85 °C |
| Relativ luftfuktighet: | 5...95 % icke-kondenserande |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| Kod EAN: | 3606489601614 |
|---|
