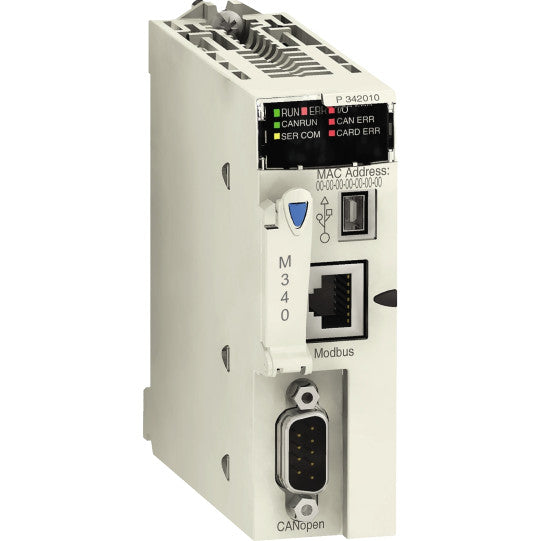

processor modul M340 - max 1024 diskreta + 256 analoga I/O - BMXP3420102
SKU : BMXP3420102
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
processor modul M340 - max 1024 diskreta + 256 analoga I/O - BMXP3420102
BESKRIVNING
| Produktserie: | Modicon M340 automationsplattform |
|---|---|
| Typ av produkt eller komponent: | Processormodul |
| Antal rack: | 4 |
| Antal platser: | 11 |
| Diskret I/O-processorkapacitet: | 1024 I/O-konfiguration med flera rack704 I/O-konfiguration med ett rack |
| Analog I/O-processorkapacitet: | 256 I/O-konfiguration med flera rack66 I/O-konfiguration med ett rack |
| Antal applikationsspecifika kanaler: | 36 |
| Övervakning: | Diagnostikräknare ModbusHändelseräknare Modbus |
| Kontrollkanaler: | Programmerbara slingor |
|---|---|
| Rörelsekontroll: | Oberoende axel CANopen |
| Integrerad anslutningstyp: | Icke-isolerad seriell länk RJ45 teckenläge, överföringsläge: asynkront i basband, RS232C, överföringsläge: 2 tvinnade skärmade par vid 0.3...19.2 kbit/s full duplexIcke-isolerad seriell länk RJ45 teckenläge, överföringsläge: asynkront i basband, RS485, överföringsläge: 1 tvinnat skärmat par vid 0.3...19.2 kbit/s halv duplexIcke-isolerad seriell länk RJ45, master/slav Modbus, RTU/ASCII, överföringsläge: asynkront i basband, RS232C, överföringsläge: 1 tvinnat skärmat par vid 0.3...19.2 kbit/s halv duplexIcke-isolerad seriell länk RJ45, master/slav Modbus, RTU/ASCII, överföringsläge: asynkront i basband, RS485, överföringsläge: 1 tvinnat skärmat par vid 0.3...19.2 kbit/s halv duplexUSB-port vid 12 Mbit/sCANopen masterbuss SUB-D 9, överföringsläge: 2 tvinnade skärmade par vid 20 kbit/s...1 Mbit/s |
| Kommunikationsmodulens processorkapacitet: | 2 Ethernet-kommunikationsmoduler4 AS-Interface-moduler |
| Kommunikationstjänst: | Nätverkshantering (NMT) CANopenProcess Data Object (PDO) CANopenService Data Object (SDO) CANopenSpecialfunktioner (SYNC, EMCY, TIME) CANopen |
| Överföringshastighet: | 1 Mbit/s 0...20 m 0...0.6 m125 kbit/s 0...500 m 0...10 m20 kbit/s 0...2500 m 0...300 m250 kbit/s 0...250 m 0...10 m50 kbit/s 0...1000 m 0...120 m500 kbit/s 0...100 m 0...10 m800 kbit/s 0...40 m 0...6 m |
| Busstyp: | CANopen M20 DS 301 V4.02-enheter kopplade med kedjekoppling eller tappförgreningar CSMA/CACANopen M20 DS 303-2-enheter kopplade med kedjekoppling eller tappförgreningar CSMA/CACANopen M20 DS 405-enheter kopplade med kedjekoppling eller tappförgreningar CSMA/CA |
| Antal slavar: | 63 CANopen |
| Antal enheter per segment: | 0...32 (teckenläge)0...32 (Modbus)0...16 för 0...32 för 0...64 för |
| Antal enheter: | 2 punkt-till-punkt teckenläge2 punkt-till-punkt Modbus |
| Busslängd: | 0...10 m seriell länk icke-isolerat teckenlägesegment0...10 m seriell länk icke-isolerat Modbus-segment0...1000 m seriell länk isolerat teckenlägesegment0...1000 m seriell länk isolerat Modbus-segment0...15 m teckenläge punkt-till-punkt0...15 m Modbus punkt-till-punkt |
| Maximal längd för tapplänkar: | |
| Antal adresser: | 0...248 för teckenläge0...248 för Modbus |
| Förfrågningar: | 1 K databyte per förfrågan teckenläge252 databyte per RTU-förfrågan Modbus504 databyte per ASCII-förfrågan Modbus |
| Kontrollparameter: | En CRC på varje ram (RTU) ModbusEn LRC på varje ram (ASCII) teckenlägeEn LRC på varje ram (ASCII) Modbus |
| Minnesbeskrivning: | Medföljande minneskort (BMXRMS008MP) säkerhetskopiering av program, konstanter, symboler och dataInternt RAM 4096 kBInternt RAM 256 kB dataInternt RAM 3584 kB programkonstanter och symboler |
| Maximal storlek på objektområden: | 256 kB oallokerad intern data32634 %Mi allokerade interna bitar |
| Standardstorlek på objektområden: | 1024 %MWi interna ord allokerad intern data256 %KWi konstanta ord allokerad intern data512 %Mi allokerade interna bitar |
| Applikationsstruktur: | Ingen hjälpuppgift1 cyklisk/periodisk masteruppgift1 periodisk snabb uppgift64 händelseuppgifter |
| Exekveringstid per instruktion: | 0.12 µs Boolean0.17 µs dubbellängdsord0.25 µs enkellängdsord1.16 µs flyttal |
| Antal instruktioner per ms: | 6.4 Kinst/ms 65 % Boolean + 35 % fast aritmetik8.1 Kinst/ms 100 % Boolean |
| Systemoverhead: | 0.13 ms för snabb uppgift0.7 ms för masteruppgift |
| Strömförbrukning: | 90 mA vid 24 V DC |
| Strömförsörjning: | Intern strömförsörjning via rack |
| Märkning: | CE |
| Status LED: | 1 lysdiod (grön)integrerad maskin/installationsbuss i drift (CAN RUN)1 lysdiod (grön)processor i drift (RUN)1 lysdiod (röd)I/O-modulfel (I/O)1 lysdiod (röd)integrerad maskin/installationsbussfel (CAN ERR)1 lysdiod (röd)minneskortsfel (CARD ERR)1 lysdiod (röd)processor- eller systemfel (ERR)1 lysdiod (gul)aktivitet på Modbus (SER COM) |
| Produktvikt: | 0.21 kg |
| Omgivande lufttemperatur vid drift: | 0...60 °C |
|---|---|
| Relativ fuktighet: | 10...95 % utan kondensation |
| IP-skyddsklass: | IP20 |
| Skyddande behandling: | TC |
| Direktiv: | 2014/35/EU - lågspänningsdirektivet2014/30/EU - elektromagnetisk kompatibilitet |
| Produktcertifieringar: | CEULCSARCMEACHandelsflottan |
| Standarder: | EN 61131-2EN/IEC 61010-2-201UL 61010-2-201CSA C22.2 No 61010-2-201IACS E10EN/IEC 61000-6-5, gränssnittstyp 1 och typ 2EN/IEC 61850-3, plats G |
| Miljöegenskaper: | Farlig plats klass I division 2 |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3595864024448 |
|---|
