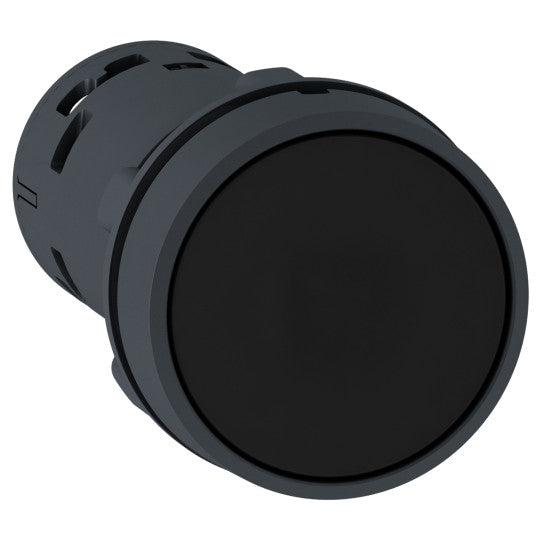

Tryckknapp, Harmony XB7, svart infälld tryckknapp Ø22 mm, tryck för att släppa 1NO+1NC skruvklämterminaler - XB7NH25
SKU : XB7NH25
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Tryckknapp, Harmony XB7, svart infälld tryckknapp Ø22 mm, tryck för att släppa 1NO+1NC skruvklämterminaler - XB7NH25
BESKRIVNING
| Produktserie: | Harmony XB7 |
|---|---|
| Typ av produkt eller komponent: | Tryckknapp |
| Kort namn på enhet: | XB7 |
| Monteringsdiameter: | 22 mm |
| Försäljning per odelbar kvantitet: | 10 |
| IP-kapslingsklass: | IP20 (baksida) i enlighet med IEC 60529IP65 (framsida) i enlighet med IEC 60529 |
| Form på manöverdonets huvud: | Rund |
| Typ av manöverdon: | tryck och tryck för att släppa |
| Manöverdonets profil: | Svart infälld |
| Kontakttyp och sammansättning: | 1 NO + 1 NC |
| Anslutningar - plintar: | Skruvklämmor, Skruvklämmor, 1 x 0,34...2 x 2,5 mm² utan kabelände i enlighet med EN/IEC 60947-1 |
| Enhetspresentation: | Monolitisk produkt |
| CAD total bredd: | 29 mm |
|---|---|
| CAD total höjd: | 29 mm |
| CAD totalt djup: | 51.5 mm |
| Plintbeskrivning ISO nr 1: | (21-22)NC(13-14)NO |
| Produktvikt: | 0.021 kg |
| Enhetsmontering: | Fästhål - diameter: 22.5 mm 22.3 +0.4/0 i enlighet med EN/IEC 60947-1 |
| Fixeringscentrum: | >= 30 x 40 mm (stödpannel) metall - tjocklek: 1...6 mm>= 30 x 40 mm (stödpannel) plast - tjocklek: 2...6 mm |
| Fixeringsläge: | Fästmutter under huvud: 2...2.4 N.m |
| Märkning: | Omärkt |
| Kontaktfunktion: | Långsam brytning |
| Positiv öppning: | Med NC-kontakt enligt EN/IEC 60947-5-1 bilaga K |
| Mekanisk hållbarhet: | 300000 cykler |
| Åtdragningsmoment: | 0.8...1.2 N.m enligt EN 60947-1 |
| Form på skruvhuvud: | Korskompatibel med JIS nr 1-skruvmejselKorskompatibel med Philips nr 1-skruvmejselKorskompatibel med pozidriv nr 1-skruvmejselSpårkompatibel med platt Ø 4 mm-skruvmejselSpårkompatibel med platt Ø 5,5 mm-skruvmejsel |
| Kortslutningsskydd: | 4 A patronsäkring typ gG i enlighet med EN/IEC 60947-5-1 |
| [Ui] Nominell isolationsspänning: | 250 V (föroreningsgrad 3) enligt EN/IEC 60947-1 |
| [Uimp] Nominell impulshållfasthetsspänning: | 4 kV enligt EN/IEC 60947-1 |
| [Ie] Nominell driftström: | 0.1 A vid 250 V, DC-13, R300 enligt EN/IEC 60947-5-10.22 A vid 125 V, DC-13, R300 enligt EN/IEC 60947-5-10.3 A vid 240 V, AC-14, D300 enligt EN/IEC 60947-5-10.6 A vid 120 V, AC-14, D300 enligt EN/IEC 60947-5-1 |
| Elektrisk hållbarhet: | 1000000 cykler, DC-13, 0,3 A vid 24 V, driftshastighet 1000000 cykler, AC-15, 0,03 A vid 230 V, driftshastighet 1000000 cykler, AC-15, 0,09 A vid 240 V, driftshastighet |
| Elektrisk tillförlitlighet: | ? |
| Kompatibilitetskod: | XB7 |
| Kåpa/manöverdon eller linsfärg: | Svart |
| Skyddsbehandling: | TH |
|---|---|
| Omgivningstemperatur för förvaring: | -40...70 °C |
| Omgivningstemperatur för drift: | -25...70 °C |
| Överspänningskategori: | Klass II enligt IEC 61140 |
| NEMA skyddsklass: | NEMA 12 enligt UL 50 ENEMA 3 enligt UL 50 E |
| Standarder: | EN/IEC 60947-1CSA C22.2 No 14JIS C8201-5-1UL 508EN/IEC 60947-5-1JIS C8201-1 |
| Produktcertifieringar: | CCCGOST |
| Vibrationsmotstånd: | 5 gn (f= 2...500 Hz) enligt IEC 60068-2-6 |
| Stötbeständighet: | 50 gn (varaktighet = 11 ms) för halvvågsacceleration enligt IEC 60068-2-2730 gn (varaktighet = 18 ms) för halvvågsacceleration enligt IEC 60068-2-27 |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606480470301 |
|---|
