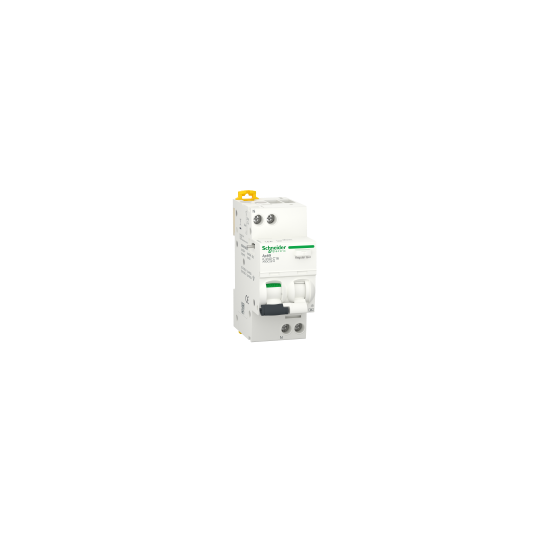

jordfelsbrytare med överströmsskydd (RCBO), Acti9 iCV40, 1P+N, 16 A, C-kurva, 4500 A, 30 mA, AC-typ - A9DE2616
SKU : A9DE2616
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
jordfelsbrytare med överströmsskydd (RCBO), Acti9 iCV40, 1P+N, 16 A, C-kurva, 4500 A, 30 mA, AC-typ - A9DE2616
BESKRIVNING
| Serie: | Acti9 |
|---|---|
| Produktnamn: | Acti9 iCV40 |
| Produkt- eller komponenttyp: | Jordfelsbrytare med överströmsskydd (RCBO) |
| Enhetens kortnamn: | ICV40 |
| Enhetsapplikation: | Distribution |
| Beskrivning av poler: | 1P + N |
| Antal skyddade poler: | 1 |
| Nolledarposition: | Vänster |
| [In] Märkström: | 16 A |
| Nätverkstyp: | AC |
| Utlösningsteknik: | Termomagnetisk |
| Kurvkod: | C |
| Jordfelsbrytarens känslighet: | 30 mA |
| Tidsfördröjning för jordfelsskydd: | Momentan |
| Jordfelsskyddsklass: | Typ AC |
| Brytförmåga: | 4500 A Icn vid 230 V AC 50/60 Hz enligt EN/IEC 61009-2-1 |
| Lämplig för isolering: | Ja enligt EN/IEC 60947-2 |
| Kvalitetsetiketter: | VDEIMQ |
| Enhetens placering i systemet: | Utgående |
|---|---|
| Nätverksfrekvens: | 50/60 Hz |
| [Ue] Märkdriftspänning: | 230 V AC 50/60 Hz |
| Magnetisk utlösningsgräns: | 5...10 x In |
| Jordfelsbrytarens utlösningsteknik: | Spänningsoberoende |
| [Ics] Märk servicebrytförmåga: | 4500 A 100 % x Icn vid 230 V AC 50/60 Hz enligt EN/IEC 61009-2-1 |
| Märk bryt- och slutningsförmåga: | Idm 4500 A vid 230 V AC 50/60 Hz enligt EN 61009-2-1Idm 500 A vid 230 V AC 50/60 Hz enligt IEC 61009-2-1 |
| Begränsningsklass: | 3 enligt EN/IEC 61009-2-1 |
| [Ui] Märkisoleringsspänning: | 400 V AC 50/60 Hz |
| [Uimp] Märkimpulsspänning: | 4 kV |
| Kontaktpositionsindikator: | Ja |
| Styrningstyp: | Vippa |
| Lokal signalering: | FelindikeringPÅ/AV-indikering |
| Monteringssätt: | Snäppfäste |
| Monteringsstöd: | DIN-skena |
| Kompatibilitet med samlingsskena och distributionsblock: | Topp eller botten: tand |
| 9 mm moduler: | 4 |
| Höjd: | 85 mm |
| Bredd: | 36 mm |
| Djup: | 73 mm |
| Produktvikt: | 210 g |
| Färg: | Vit |
| Mekanisk hållbarhet: | 20000 cykler |
| Elektrisk hållbarhet: | 20000 cykler |
| Beskrivning av låsalternativ: | FörseglingsbarHänglåsanordning |
| Anslutningar - terminaler: | Plintar topp eller botten 1...16 mm² styv kabelPlintar topp eller botten 1...10 mm² flexibel kabel |
| Kabelskalningslängd: | 14 mm för anslutning uppe eller nere |
| Åtdragningsmoment: | 2 N.m uppe eller nere |
| Jordfelsbrytare: | Integrerad |
| Kompatibilitetskod: | ICV40 |
| Standarder: | EN/IEC 61009-2-1 |
|---|---|
| Produktcertifieringar: | CE |
| IP-kapslingsklass: | IP20 enligt IEC 60529IP40 (modulhölje) enligt IEC 60529 |
| Föroreningsgrad: | 3 |
| Överspänningskategori: | III enligt IEC 60364 |
| Elektromagnetisk kompatibilitet: | 8/20 µs impulsbeständighet, 250 A enligt EN/IEC 61009-2-1 |
| Relativ fuktighet: | 95 % vid 55 °C |
| Driftshöjd: | 2000 m |
| Omgivande lufttemperatur för drift: | -5...60 °C |
| Omgivande lufttemperatur för lagring: | -40...85 °C |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606489443801 |
|---|
