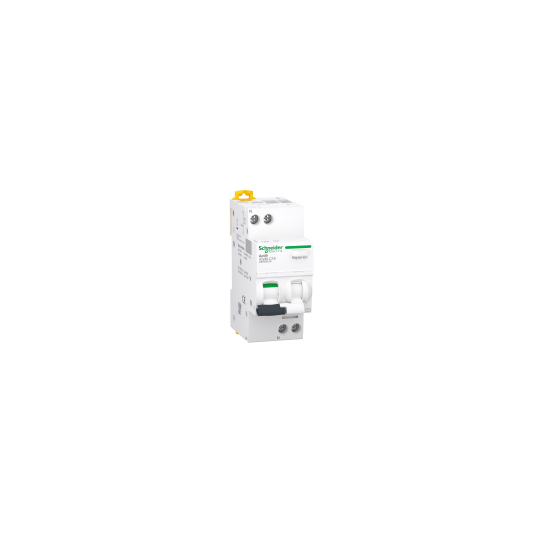

Jordfelsbrytare med överströmsskydd (RCBO), Acti9 iCV40, 1P+N, 16A, C-kurva, 4500A, AC-typ, 300mA - A9DE6616
SKU : A9DE6616
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Jordfelsbrytare med överströmsskydd (RCBO), Acti9 iCV40, 1P+N, 16A, C-kurva, 4500A, AC-typ, 300mA - A9DE6616
BESKRIVNING
| Serie: | Acti9 |
|---|---|
| Produktnamn: | Acti9 iCV40 |
| Produkt eller komponenttyp: | Jordfelsbrytare med överströmsskydd (RCBO) |
| Kort namn på enhet: | iCV40 |
| Användningsområde: | Distribution |
| Polbeskrivning: | 1P + N |
| Antal skyddade poler: | 1 |
| Neutralposition: | Vänster |
| [In] märkström: | 16 A |
| Nätverkstyp: | AC |
| Teknik för utlösningsenhet: | Termisk-magnetisk |
| Kurvkod: | C |
| Jordfelkänslighet: | 300 mA |
| Tidsfördröjning för jordfelsskydd: | Momentan |
| Klass för jordfelskydd: | Typ AC |
| Brytförmåga: | 4500 A Icn vid 230 V AC 50/60 Hz i enlighet med EN/IEC 61009-2-1 |
| Lämplighet för isolering: | Ja i enlighet med EN/IEC 60947-2 |
| Kvalitetsmärkningar: | VDE |
| Enhetens placering i systemet: | Utgående |
|---|---|
| Nätfrekvens: | 50/60 Hz |
| [Ue] märkspänning: | 230 V AC 50/60 Hz |
| Magnetisk utlösningsgräns: | 5...10 x In |
| Teknik för utlösning av restström: | Spänningsoberoende |
| [Ics] nominell servicebrytförmåga: | 4500 A 100 % x Icn vid 230 V AC 50/60 Hz i enlighet med EN/IEC 61009-2-1 |
| Nominell bryt- och slutningskapacitet: | Idm 4500 A vid 230 V AC 50/60 Hz i enlighet med EN 61009-2-1Idm 500 A vid 230 V AC 50/60 Hz i enlighet med IEC 61009-2-1 |
| Begränsningsklass: | 3 i enlighet med EN/IEC 61009-2-1 |
| [Ui] nominell isolationsspänning: | 400 V AC 50/60 Hz |
| [Uimp] nominell impulsspänningshållfasthet: | 4 kV |
| Indikator för kontaktposition: | Ja |
| Kontrolltyp: | Vippomkopplare |
| Lokal signalering: | FelindikeringPÅ/AV-indikering |
| Monteringssätt: | Clip-on |
| Monteringsstöd: | DIN-skena |
| Kompatibilitet med samlingsskena och fördelningsblock: | Överst eller underst: tand |
| Anslutningsavstånd: | 9 mm mellan fas och neutral |
| 9 mm-delningar: | 4 |
| Höjd: | 85 mm |
| Bredd: | 36 mm |
| Djup: | 73 mm |
| Nettovikt: | 210 g |
| Färg: | Vit |
| Mekanisk hållbarhet: | 20000 cykler |
| Elektrisk hållbarhet: | 20000 cykler |
| Beskrivning av låsalternativ: | HänglåsanordningFörseglingsbar |
| Anslutningar - terminaler: | Tunnelklämmor upptill eller nedtill 1...16 mm² styv trådTunnelklämmor upptill eller nedtill 1...10 mm² flexibel tråd |
| Avskalningslängd för tråd: | 14 mm för anslutning upptill eller nedtill |
| Åtdragningsmoment: | 2 N.m upptill eller nedtill |
| Jordfelskydd: | Integrerad |
| Kompatibilitetskod: | ICV40 |
| Standarder: | EN/IEC 61009-2-1 |
|---|---|
| Produktcertifieringar: | CE |
| IP-skyddsklass: | IP20 i enlighet med IEC 60529IP40 (modulärt hölje) i enlighet med IEC 60529 |
| Föroreningsgrad: | 3 |
| Överspänningskategori: | III i enlighet med IEC 60364 |
| Elektromagnetisk kompatibilitet: | 8/20 µs impulsstyrka, 250 A i enlighet med EN/IEC 61009-2-1 |
| Relativ fuktighet: | 95 % vid 55 °C |
| Driftshöjd: | 2000 m |
| Omgivningstemperatur för drift: | -5...60 °C |
| Omgivningstemperatur för förvaring: | -40...85 °C |
| Hållbarhetsstatus: | Green Premium-produktREACh-förordningen |
| Enhetstyp av förpackning 1: | PCENumber of Units in Package 1 |
| EAN-kod: | 3606489443870 |
|---|
