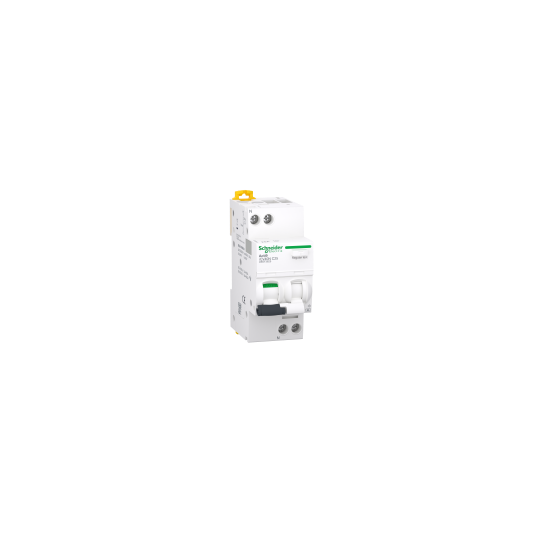

jordfelsbrytare med överströmsskydd (RCBO), Acti9 iCV40, 1P+N, 25 A, C-karakteristik, 6000 A, 30 mA, A-SI typ - A9DF3625
SKU : A9DF3625
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
jordfelsbrytare med överströmsskydd (RCBO), Acti9 iCV40, 1P+N, 25 A, C-karakteristik, 6000 A, 30 mA, A-SI typ - A9DF3625
BESKRIVNING
| Serie: | Acti9 |
|---|---|
| Produktnamn: | Acti9 iCV40 |
| Produkt- eller komponenttyp: | Jordfelsbrytare med överströmsskydd (RCBO) |
| Kortnamn för enhet: | iCV40N |
| Applikation för enhet: | Distribution |
| Polbeskrivning: | 1P + N |
| Antal skyddade poler: | 1 |
| Neutral position: | Vänster |
| [In] Märkström: | 25 A |
| Nätverkstyp: | AC |
| Utlösningsteknik: | Termisk-magnetisk |
| Kurvkod: | C |
| Jordfelkänslighet: | 30 mA |
| Tidsfördröjning för jordfelsskydd: | Omedelbar |
| Jordfelsskyddsklass: | Typ A-SI (superimmuniserad) |
| Brytförmåga: | 6000 A Icn vid 230 V AC 50/60 Hz i enlighet med EN/IEC 61009-2-1 |
| Lämplighet för isolering: | Ja i enlighet med EN/IEC 60947-2 |
| Kvalitetsmärkning: | VDEEACRCMKEMA-KEUR |
| Enhetens placering i systemet: | Avgång |
|---|---|
| Nätfrekvens: | 50/60 Hz |
| [Ue] Märkdriftspänning: | 230 V AC 50/60 Hz |
| Magnetisk utlösningsgräns: | 5...10 x In |
| Jordfelutlösningsteknik: | Spänningsoberoende |
| [Ics] Märkbrytförmåga för service: | 6000 A 100 % x Icn vid 230 V AC 50/60 Hz i enlighet med EN/IEC 61009-2-1 |
| Märk bryt- och slutningsförmåga: | Idm 6000 A vid 230 V AC 50/60 Hz i enlighet med EN 61009-2-1Idm 500 A vid 230 V AC 50/60 Hz i enlighet med IEC 61009-2-1 |
| Begränsningsklass: | 3 i enlighet med EN/IEC 61009-2-1 |
| [Ui] Märkisoleringsspänning: | 400 V AC 50/60 Hz |
| [Uimp] Märkimpulstålighetsspänning: | 4 kV |
| Positionsindikator för kontakt: | Ja |
| Kontrolltyp: | Vippa |
| Lokal signalering: | FelindikeringPÅ/AV-indikering |
| Monteringsmetod: | Snäppfäste |
| Monteringsunderlag: | DIN-skena |
| Kompatibilitet med samlingsskena och distributionsblock: | Topp eller botten: tand |
| Anslutningsavstånd: | 9 mm mellan fas och neutral |
| 9 mm delning: | 4 |
| Höjd: | 85 mm |
| Bredd: | 36 mm |
| Djup: | 73 mm |
| Nettovikt: | 210 g |
| Färg: | Vit |
| Mekanisk hållbarhet: | 20000 cykler |
| Elektrisk hållbarhet: | 20000 cykler |
| Beskrivning av låsalternativ: | HänglåsanordningFörseglingsbar |
| Anslutningar – terminaler: | Skruvanslutningar upptill eller nedtill 1...16 mm² stelSkruvanslutningar upptill eller nedtill 1...10 mm² flexibel |
| Avskalningslängd för tråd: | 14 mm för topp- eller bottenanslutning |
| Åtdragningsmoment: | 2 N.m upptill eller nedtill |
| Jordfelsskydd: | Integrerad |
| Kompatibilitetskod: | ICV40N |
| Standarder: | EN/IEC 61009-2-1 |
|---|---|
| Produktcertifieringar: | CE |
| IP-skyddsgrad: | IP20 i enlighet med IEC 60529IP40 (modulärt kapsling) i enlighet med IEC 60529 |
| Föroreningsgrad: | 3 |
| Överspänningskategori: | III i enlighet med IEC 60364 |
| Elektromagnetisk kompatibilitet: | 8/20 µs impulsspänningsbeständighet, 3000 A i enlighet med EN/IEC 61009-2-1 |
| Relativ luftfuktighet: | 95 % vid 55 °C |
| Driftshöjd: | 2000 m |
| Omgivande lufttemperatur för drift: | -25...60 °C |
| Omgivande lufttemperatur för lagring: | -40...85 °C |
| REACh-förordning: | Referensen innehåller ämnen som inger mycket stora betänkligheter över tröskelvärdetEU RoHS-direktiv |
| Enhetstyp av förpackning 1: | PCENumber of Units in Package 1 |
| EAN-kod: | 3606489444419 |
|---|
