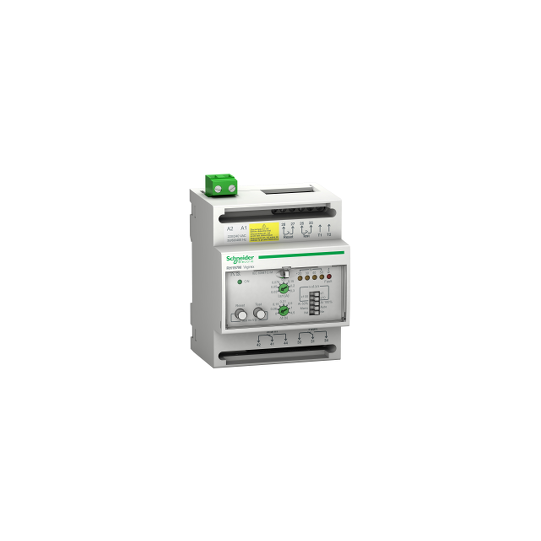

jordfelsbrytare, Vigirex RH197M, 30 mA till 30 A, 220/240 VAC 50/60Hz, larm 50% eller 100%, DIN-skenemontage - 56517
SKU : 56517
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
jordfelsbrytare, Vigirex RH197M, 30 mA till 30 A, 220/240 VAC 50/60Hz, larm 50% eller 100%, DIN-skenemontage - 56517
BESKRIVNING
| Serie: | VigiPacT |
|---|---|
| Kortnamn på enhet: | RH197M |
| Produkt- eller komponenttyp: | Jordfelsskyddsrelä |
| Reläapplikation: | Skyddsrelä |
| Monteringsstöd: | DIN-skena |
| Jordfelsskyddsklass: | Typ A |
| Typ av inställning: | Väljare |
| Jordfelkänslighetsjusteringstyp: | Justerbar 19 inställningar |
| Jordfelsström: | 0,03...30 A |
| Jordfelsfördröjning justeringstyp: | Momentan för 0,03 AJusterbar 7 inställningar 0...4,5 s för 0,03...30 A |
| Larmtröskel: | 100 %50 % |
| Seriekompatibilitet: | TOA jordfelsströmssensor En jordfelsströmssensor L jordfelsströmssensor |
| [Ithe] konventionell termisk ström i kapsling: | 8 A |
| Minsta belastning: | 10 mA vid 12 V |
| [Us] märkspänning: | 220...240 V AC 50/60 Hz 70...110 % |
| Effektförbrukning i VA: | 4 VA |
| Nätverkets märkspänning: | 1000 V - AC vid 50/60 Hz (max) 1000 V - AC vid 400 Hz (max) |
| Jordningssystem: | TTTN-SIT |
| [Uimp] märkkortvarig överspänningshållfasthet: | 8 kV |
| Återställ: | Manuell återställningAutomatisk återställning |
| Testfunktion: | LokalFjärrtest |
|---|---|
| Övervakning: | Elektronik (watchdog) Strömförsörjning (kontinuerlig) Relä-/sensorlänk (kontinuerlig) |
| Sinalkontakter sammansättning: | 1 NO |
| Typ av mätning: | Jordfelsström intern mätning, område: 80...100 % |
| Uppdateringstid: | 0,5 s |
| Manipulationssäkra inställningar: | Skyddad av plomberbart lock |
| Anslutningar - plintar: | Hjälpströmförsörjning: plintkabel/-kablar 0,2...2,5 mm² flexibel AWG 24...AWG 12Hjälpströmförsörjning: plintkabel/-kablar 0,2...2,5 mm² styv AWG 24...AWG 12Hjälpströmförsörjning: plintkabel/-kablar 0,25...2,5 mm² flexibel AWG 24...AWG 12Fel: plintkabel/-kablar 0,2...2,5 mm² flexibel AWG 24...AWG 12Fel: plintkabel/-kablar 0,2...2,5 mm² styv AWG 24...AWG 12Fel: plintkabel/-kablar 0,25...2,5 mm² flexibel AWG 24...AWG 12Relätest och felåterställning: plintkabel/-kablar 0,2...2,5 mm² flexibel AWG 24...AWG 12Relätest och felåterställning: plintkabel/-kablar 0,2...2,5 mm² styv AWG 24...AWG 12Relätest och felåterställning: plintkabel/-kablar 0,25...2,5 mm² flexibel AWG 24...AWG 12Sensor: plintkabel/-kablar 0,2...2,5 mm² flexibel AWG 24...AWG 12Sensor: plintkabel/-kablar 0,2...2,5 mm² styv AWG 24...AWG 12Sensor: plintkabel/-kablar 0,25...2,5 mm² flexibel AWG 24...AWG 12Spänningsnärvaro: plintkabel/-kablar 0,2...2,5 mm² flexibel AWG 24...AWG 12Spänningsnärvaro: plintkabel/-kablar 0,2...2,5 mm² styv AWG 24...AWG 12Spänningsnärvaro: plintkabel/-kablar 0,25...2,5 mm² flexibel AWG 24...AWG 12 |
| Ledningsavisoleringslängd: | Hjälpströmförsörjning: 7 mmFel: 7 mmRelätest och felåterställning: 7 mmSensor: 7 mmSpänningsnärvaro: 7 mm |
| Åtdragningsmoment: | Hjälpströmförsörjning: 0,6 N.mFel: 0,6 N.mRelätest och felåterställning: 0,6 N.mSensor: 0,6 N.mSpänningsnärvaro: 0,6 N.m |
| 9 mm delning: | 8 |
| Bredd: | 71,2 mm |
| Höjd: | 98,7 mm |
| Djup: | 65,8 mm |
| Produktvikt: | 0,3 kg |
| IP-kapslingsklass: | IP40 på framsidan: i enlighet med EN/IEC 60529IP30 på sidodelar: i enlighet med EN/IEC 60529IP20 på anslutningsterminaler: i enlighet med EN/IEC 60529 |
| IK-kapslingsklass: | IK07 i enlighet med EN 50102 |
| Mekanisk robusthet: | Brandbeständighet i enlighet med IEC 60695-2-1IK-skydd 2 joule: IK07 i enlighet med EN 50102Vibrationer 13,2...100 Hz: 0,7 gVibrationer 2...13,2 Hz: +/- 1 mm |
| Kompatibilitetskod: | RH197M |
| Överspänningskategori: | IV |
|---|---|
| Skyddsklass mot elchock: | Klass II |
| Elektromagnetisk kompatibilitet: | Ledda och utstrålade emissioner: , B, i enlighet med CISPR 11Test av immunitet mot ledda radiofrekvenser: , 3, i enlighet med IEC 61000-4-6Test av immunitet mot elektrostatisk urladdning: , 4, i enlighet med IEC 61000-4-2Hög energiledande känslighet: , 4, i enlighet med IEC 61000-4-5Låg energiledande känslighet: , 4, i enlighet med IEC 61000-4-4Utstrålad känslighet: , 3, i enlighet med IEC 61000-4-3 |
| Relativ luftfuktighet: | 95 % vid 55 °C |
| Föroreningsgrad: | 3 i enlighet med IEC 60664-1 |
| Omgivningstemperatur för drift: | -25...55 °C |
| Omgivningstemperatur för lagring: | -40...85 °C |
| EU RoHS-direktiv: | KompatibelFri från giftiga tungmetaller |
| EAN-kod: | 3606480359743 |
|---|
