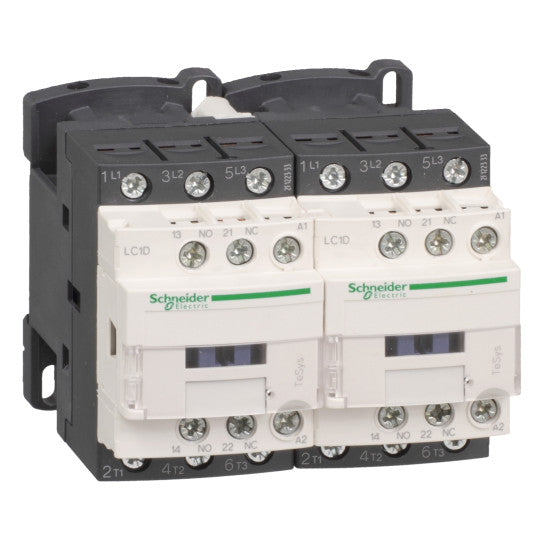

VÄNDANDE KONTAKTOR 575VAC 12A IEC - LC2D12BD
SKU : LC2D12BD
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
VÄNDANDE KONTAKTOR 575VAC 12A IEC - LC2D12BD
BESKRIVNING
| Produktserie: | TeSys DTeSys Deca |
|---|---|
| Serie: | TeSysTeSys Deca |
| Produktnamn: | TeSys DTeSys Deca |
| Produkt eller komponenttyp: | Reverserande kontaktor |
| Kort namn på enhet: | LC2D |
| Kontaktortillämpning: | MotorstyrningResistiv belastning |
| Användarkategori: | AC-1AC-3 |
| Enhetspresentation: | Förmonterad med reverserande effektströmskena |
| Polbeskrivning: | 3P |
| Kontaktkomposition per pol: | 3 NO |
| [Ue] nominell driftspänning: | Kraftkrets: Kraftkrets: |
| [Ie] nominell driftström: | 25 A (vid 12 A (vid |
| Motoreffekt kW: | 3 kW vid 220...230 V AC 50 Hz5.5 kW vid 380...400 V AC 50 Hz5.5 kW vid 415...440 V AC 50 Hz7.5 kW vid 500 V AC 50 Hz7.5 kW vid 660...690 V AC 50 Hz |
| Motoreffekt hk: | 1 hk vid 115 V AC 60 Hz för enfasmotorer2 hk vid 230/240 V AC 60 Hz för enfasmotorer3 hk vid 200/208 V AC 60 Hz för trefasmotorer3 hk vid 230/240 V AC 60 Hz för trefasmotorer7.5 hk vid 460/480 V AC 60 Hz för trefasmotorer10 hk vid 575/600 V AC 60 Hz för trefasmotorer |
| Manöverkrets, typ: | DC standard |
| [Uc] manöverkretsspänning: | 24 V DC |
| Hjälpkontaktkomposition: | 1 NO + 1 NC |
| [Uimp] Nominell impulsspänning: | 6 kV i enlighet med IEC 60947 |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 10 A (vid 60 °C) för signalkrets25 A (vid 60 °C) för strömkrets |
| Irms nominell brytförmåga: | 250 A vid 440 V för strömkrets i enlighet med IEC 60947140 A AC för signalkrets i enlighet med IEC 60947-5-1250 A DC för signalkrets i enlighet med IEC 60947-5-1 |
| Märkbar brytförmåga: | 250 A vid 440 V för strömkrets i enlighet med IEC 60947 |
| [Icw] Nominell kortvarig tålström: | 30 A 40 °C - 10 min för strömkrets61 A 40 °C - 1 min för strömkrets105 A 40 °C - 10 s för strömkrets210 A 40 °C - 1 s för strömkrets100 A - 1 s för signalkrets120 A - 500 ms för signalkrets140 A - 100 ms för signalkrets |
| Säkring för associerad utrustning: | 10 A gG för signalkrets i enlighet med IEC 60947-5-140 A gG vid 25 A gG vid |
| Genomsnittlig impedans: | 2.5 mOhm - Ith 25 A 50 Hz för strömkrets |
| [Ui] nominell isolationsspänning: | Kraftkrets: 690 V i enlighet med IEC 60947-4-1Kraftkrets: 600 V CSA-certifieradKraftkrets: 600 V UL-certifieradSignalkrets: 690 V i enlighet med IEC 60947-1Signalkrets: 600 V CSA-certifieradSignalkrets: 600 V UL-certifierad |
| Elektrisk hållbarhet: | 2 Mcykler 12 A AC-3 vid Ue 0.8 Mcykler 25 A AC-1 vid Ue |
| Effektförlust per pol: | 1.56 W AC-10.36 W AC-3 |
| Skyddskåpa: | Med |
| Förreglingstyp: | Mekanisk |
| Monteringsstöd: | PlattaSkena |
| Standarder: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Produktcertifieringar: | DNVCSACCCULGLLROS (Lloyds register of shipping)BVRINAGOSTUKCA |
| Anslutningar - plintar: | Kraftkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel utan kabeländeKraftkrets: skruvklämmor 2 kabel(ar) 1...4 mm²flexibel utan kabeländeKraftkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel med kabeländeKraftkrets: skruvklämmor 2 kabel(ar) 1...2.5 mm²flexibel med kabeländeKraftkrets: skruvklämmor 1 kabel(ar) 1...4 mm²solidKraftkrets: skruvklämmor 2 kabel(ar) 1...4 mm²solidManöverkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel utan kabeländeManöverkrets: skruvklämmor 2 kabel(ar) 1...4 mm²flexibel utan kabeländeManöverkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel med kabeländeManöverkrets: skruvklämmor 2 kabel(ar) 1...2.5 mm²flexibel med kabeländeManöverkrets: skruvklämmor 1 kabel(ar) 1...4 mm²solidManöverkrets: skruvklämmor 2 kabel(ar) 1...4 mm²solid |
| Åtdragningsmoment: | Kraftkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel flat Ø 6 mmKraftkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel Philips No 2Manöverkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel flat Ø 6 mmManöverkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel Philips No 2Manöverkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel Pozidriv No 2Kraftkrets: 2.5 N.m - på skruvklämmor - med skruvmejsel Pozidriv No 2 |
| Drifttid: | 53.55...72.45 ms stängning16...24 ms öppning |
| Säkerhetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning i enlighet med EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning i enlighet med EN/ISO 13849-1 |
| Mekanisk hållbarhet: | 30 Mcykler |
| Maximal driftshastighet: | 3600 cykler/timme 60 °C |
| Spolteknik: | Inbyggd dubbelriktad spänningsbegränsande diodundertryckare |
|---|---|
| Gränser för styrkretsspänning: | 0.1...0.25 Uc (-40...70 °C):frånslag DC0.7...1.25 Uc (-40...60 °C):drift DC1...1.25 Uc (60...70 °C):drift DC |
| Tidskonstant: | 28 ms |
| Inkopplingskapacitet i W: | 5.4 W (vid 20 °C) |
| Hållkraftförbrukning i W: | 5.4 W vid 20 °C |
| Hjälpkontakter, typ: | typ mekaniskt sammankopplad 1 NO + 1 NC i enlighet med IEC 60947-5-1 typ spegelkontakt 1 NC i enlighet med IEC 60947-4-1 |
| Signalkretsfrekvens: | 25...400 Hz |
| Minsta kopplingsström: | 5 mA för signalkrets |
| Minsta kopplingsspänning: | 17 V för signalkrets |
| Icke-överlappningstid: | 1.5 ms vid frånkoppling mellan NC- och NO-kontakt1.5 ms vid tillkoppling mellan NC- och NO-kontakt |
| Isolationsresistans: | > 10 MOhm för signalkrets |
| Kontaktkompatibilitet: | M4 |
| Kompatibilitetskod: | LC2D |
| Effektområde: | 4...6 kW vid 380...440 V 3 faser4...6 kW vid 480...500 V 3 faser2.2...3 kW vid 200...240 V 3 faser |
| Motorkontaktortyp: | Reverserande kontaktor |
| Kontaktorspolspänning: | 24 V DC standard |
| Kapslingsklass IP: | IP20 frontpanel i enlighet med IEC 60529 |
|---|---|
| Skyddsbehandling: | TH i enlighet med IEC 60068-2-30 |
| Föroreningsgrad: | 3 |
| Omgivningstemperatur vid drift: | -40...60 °C60...70 °C med reducering |
| Omgivningstemperatur vid förvaring: | -60...80 °C |
| Driftshöjd: | 0...3000 m |
| Brandtålighet: | 850 °C i enlighet med IEC 60695-2-1 |
| Flamhämmande: | V1 i enlighet med UL 94 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 4 Gn, 5...300 HzStötar kontaktor öppen: 10 Gn i 11 msStötar kontaktor stängd: 15 Gn i 11 ms |
| Höjd: | 77 mm |
| Bredd: | 90 mm |
| Djup: | 95 mm |
| Produktvikt: | 1.027 kg |
| Hållbarhetsstatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110392258 |
|---|
