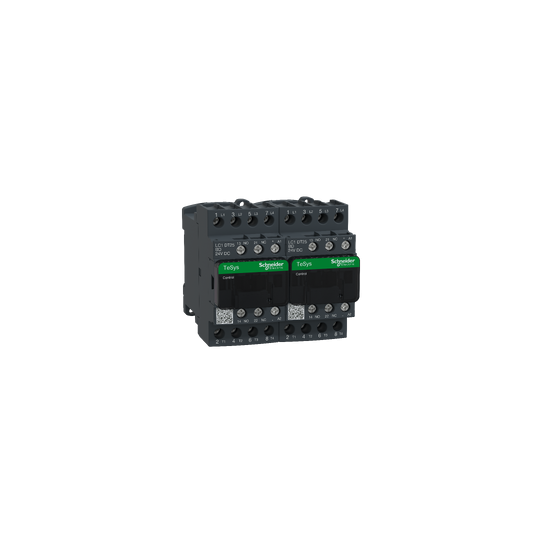

VÄNDANDE KONTAKTOR 575VAC 25A IEC - LC2DT25BD
SKU : LC2DT25BD
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
VÄNDANDE KONTAKTOR 575VAC 25A IEC - LC2DT25BD
BESKRIVNING
| Produktserie: | TeSys DTeSys Deca |
|---|---|
| Serie: | TeSysTeSys Deca |
| Produktnamn: | TeSys DTeSys Deca |
| Produkt- eller komponenttyp: | Omkopplande kontaktor |
| Enhetens kortnamn: | LC2D |
| Kontaktorns användningsområde: | Resistiv last |
| Användningskategori: | AC-1 |
| Enhets presentation: | Förmonterad, med förkopplade strömanslutningar |
| Beskrivning av poler: | 4P |
| Polkontaktkomposition: | 4 NO |
| [Ue] nominell driftspänning: | Kraftkrets: Kraftkrets: |
| [Ie] nominell driftström: | 25 A (vid |
| Styrkretstyp: | DC standard |
| [Uc] styrkretsspänning: | 24 V DC |
| Hjälpkontaktsammansättning: | 1 NO + 1 NC |
| [Uimp] nominell impulsspänningstålighet: | 6 kV överensstämmande med IEC 60947 |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 10 A (vid 60 °C) för signalkrets25 A (vid 60 °C) för kraftkrets |
| Nominell brytförmåga Irms: | 250 A vid 440 V för kraftkrets överensstämmande med IEC 60947140 A AC för signalkrets överensstämmande med IEC 60947-5-1250 A DC för signalkrets överensstämmande med IEC 60947-5-1 |
| Nominell brytförmåga: | 250 A vid 440 V för kraftkrets överensstämmande med IEC 60947 |
| [Icw] nominell korttidsströmhållfasthet: | 30 A 40 °C - 10 min för kraftkrets61 A 40 °C - 1 min för kraftkrets105 A 40 °C - 10 s för kraftkrets210 A 40 °C - 1 s för kraftkrets100 A - 1 s för signalkrets120 A - 500 ms för signalkrets140 A - 100 ms för signalkrets |
| Tillhörande säkringsklassning: | 10 A gG för signalkrets överensstämmande med IEC 60947-5-140 A gG vid 25 A gG vid |
| Genomsnittlig impedans: | 2.5 mOhm - Ith 25 A 50 Hz för kraftkrets |
| [Ui] nominell isolationsspänning: | Kraftkrets: 690 V överensstämmande med IEC 60947-4-1Kraftkrets: 600 V CSA-certifieradKraftkrets: 600 V UL-certifieradSignalkrets: 690 V överensstämmande med IEC 60947-1Signalkrets: 600 V CSA-certifieradSignalkrets: 600 V UL-certifierad |
| Elektrisk livslängd: | 0.8 Mcykler 25 A AC-1 vid Ue |
| Effektförlust per pol: | 1.56 W AC-1 |
| Skyddskåpa: | Med |
| Sammanlåsningstyp: | Mekanisk |
| Monteringsstöd: | PlattaSkena |
| Standarder: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Produktcertifieringar: | ULCSARINAGOSTCCCDNVLROS (Lloyds register of shipping)GLBVUKCA |
| Anslutningar - terminaler: | Kraftkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel utan kabeländeKraftkrets: skruvklämmor 2 kabel(ar) 1...4 mm²flexibel utan kabeländeKraftkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel med kabeländeKraftkrets: skruvklämmor 2 kabel(ar) 1...2.5 mm²flexibel med kabeländeKraftkrets: skruvklämmor 1 kabel(ar) 1...4 mm²solidKraftkrets: skruvklämmor 2 kabel(ar) 1...4 mm²solidStyrkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel utan kabeländeStyrkrets: skruvklämmor 2 kabel(ar) 1...4 mm²flexibel utan kabeländeStyrkrets: skruvklämmor 1 kabel(ar) 1...4 mm²flexibel med kabeländeStyrkrets: skruvklämmor 2 kabel(ar) 1...2.5 mm²flexibel med kabeländeStyrkrets: skruvklämmor 1 kabel(ar) 1...4 mm²solidStyrkrets: skruvklämmor 2 kabel(ar) 1...4 mm²solid |
| Åtdragningsmoment: | Kraftkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel flat Ø 6 mmKraftkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel Philips No 2Styrkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel flat Ø 6 mmStyrkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel Philips No 2Styrkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel pozidriv No 2Kraftkrets: 2.5 N.m - på skruvklämmor - med skruvmejsel pozidriv No 2 |
| Drifttid: | 53.55...72.45 ms stängning16...24 ms öppning |
| Säkerhetstillförlitlighetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning enligt EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning enligt EN/ISO 13849-1 |
| Mekanisk livslängd: | 30 Mcykler |
| Maximal driftfrekvens: | 3600 cykler/h 60 °C |
| Spolteknik: | Inbyggd dubbelriktad toppbegränsande dioddämpare |
|---|---|
| Styrkretsens spänningsgränser: | 0.1...0.25 Uc (-40...70 °C):frånslag DC0.7...1.25 Uc (-40...60 °C):drift DC1...1.25 Uc (60...70 °C):drift DC |
| Tidskonstant: | 28 ms |
| Startström i W: | 5.4 W (vid 20 °C) |
| Hållström förbrukning i W: | 5.4 W vid 20 °C |
| Hjälpkontakttyp: | typ mekaniskt sammankopplade 1 NO + 1 NC överensstämmande med IEC 60947-5-1 typ spegelkontakt 1 NC överensstämmande med IEC 60947-4-1 |
| Signalkretsfrekvens: | 25...400 Hz |
| Minsta kopplingsström: | 5 mA för signalkrets |
| Minsta kopplingsspänning: | 17 V för signalkrets |
| Icke-överlappningstid: | 1.5 ms vid frånslag mellan NC och NO-kontakt1.5 ms vid tillslag mellan NC och NO-kontakt |
| Isolationsresistans: | > 10 MOhm för signalkrets |
| Kontaktkompatibilitet: | M7 |
| Kompatibilitetskod: | LC2D |
| IP-kapslingsklass: | IP20 frontpanel enligt IEC 60529 |
|---|---|
| Skyddsbehandling: | TH enligt IEC 60068-2-30 |
| Föroreningsgrad: | 3 |
| Omgivande lufttemperatur för drift: | -40...60 °C60...70 °C med reducering |
| Omgivande lufttemperatur för lagring: | -60...80 °C |
| Driftshöjd: | 0...3000 m |
| Brandmotstånd: | 850 °C enligt IEC 60695-2-1 |
| Flamhärdighet: | V1 enligt UL 94 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 4 Gn, 5...300 HzStötar kontaktor öppen: 10 Gn för 11 msStötar kontaktor stängd: 15 Gn för 11 ms |
| Höjd: | 85 mm |
| Bredd: | 90 mm |
| Djup: | 90 mm |
| Produktvikt: | 0.73 kg |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordning |
| EAN-kod: | 3389110247978 |
|---|
