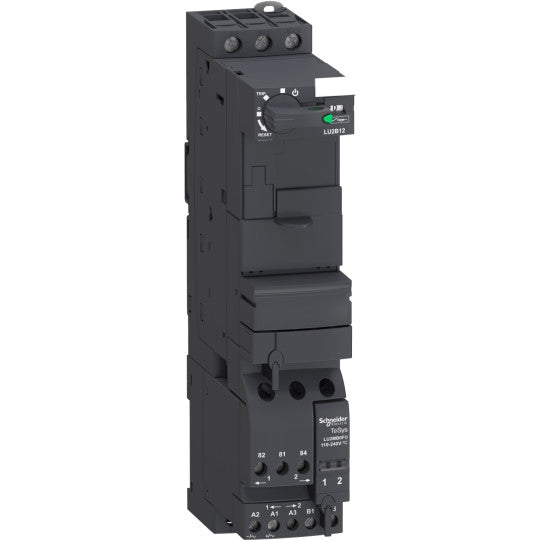

Reverserande kraftbas, TeSys U, 3P, 12A/690V, spole 24V DC - LU2B12BL
SKU : LU2B12BL
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Reverserande kraftbas, TeSys U, 3P, 12A/690V, spole 24V DC - LU2B12BL
BESKRIVNING
| Produktsortiment: | TeSys U |
|---|---|
| Serie: | TeSys |
| Produktnamn: | TeSys U |
| Enhetens kortnamn: | LU2B |
| Produkt eller komponenttyp: | Reverserande effektbas |
| Apparatanvändning: | MotorstyrningMotorskydd |
| Produktkompatibilitet: | Styrning LUC.X6BLStyrenhet LUC.1XBLStyrenhet LUC.05BLStyrenhet LUC.12BL |
| Polbeskrivning: | 3P |
| Lämplighet för isolering: | Ja |
| [Ue] nominell driftspänning: | 690 V AC för effektkrets |
| Nätverksfrekvens: | 40...60 Hz |
| [Ith] konventionell termisk ström i fri luft: | 12 A |
| [Ie] nominell driftström: | 12 A vid 12 A vid 500 V9 A vid 690 V |
| Användningskategori: | AC-43AC-44AC-41 |
| [Ics] nominell brytförmåga: | 50 kA vid 230 V50 kA vid 440 V10 kA vid 500 V4 kA vid 690 V |
| Hjälpkontaktsammansättning: | 1 NO + 1 NC |
| Hjälpkontakttyp: | typ länkade kontakter (1 NO + 1 NC) enligt IEC 60947-4-1 typ spegelkontakt (1 NC) enligt IEC 60947-1 |
| [Uc] styrkretsspänning: | 24 V DC |
| Styrkretsspänningsgränser: | 14.5 V DC frånkoppling20...27 V DC i drift |
| Typisk strömförbrukning: | 120 mA vid 24 V DC I max vid tillslag120 mA vid 24 V DC I rms förseglad |
|---|---|
| Värmeavledning: | 2 W för styrkrets med LUCA, LUCB, LUCC, LUCD1.7 W för styrkrets med LUCM |
| Inrusningsbegränsningstid: | 15 ms DC |
| Säkerhetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning enligt EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning enligt EN/ISO 13849-1 |
| Driftstid: | 150 ms med riktningsändring för effektkrets75 ms utan riktningsändring för effektkrets35 ms öppning med LUCA, LUCB, LUCC, LUCD, LUCM för styrkrets75 ms stängning med LUCM för styrkrets70 ms stängning med LUCA, LUCB, LUCC, LUCD för styrkrets |
| Mekanisk hållbarhet: | 15 Mcykler |
| Maximal driftfrekvens: | 3600 cyk/h |
| Produktcertifieringar: | CEULCSACCCEACASEFAATEXMarine |
| Standarder: | EN 60947-6-2IEC 60947-6-2UL 60947-4-1, med fasbarriärCSA C22.2 No 60947-4-1, med fasbarriär |
| [Ui] nominell isolationsspänning: | 690 V enligt IEC 60947-6-2 (föroreningsgrad 3)600 V enligt UL 60947-4-1600 V enligt CSA C22.2 No 60947-4-1 |
| [Uimp] nominell impulsspänning: | 6 kV enligt IEC 60947-6-2 |
| Säker separering av krets: | 400 V SELV mellan styr- och hjälpkontakterna enligt IEC 60947-1 bilaga N400 V SELV mellan styr- eller hjälpkontakterna och huvudkretsen enligt IEC 60947-1 bilaga N |
| Fästmetod: | Monterad (DIN-skena)Skruvfast (platta) |
| Anslutningar – terminaler: | Styrkrets: skruvklämmor 1 kabel(ar) 0,34...1,5 mm² flexibel med ändhylsaStyrkrets: skruvklämmor 1 kabel(ar) 0,75...1,5 mm² flexibel utan ändhylsaStyrkrets: skruvklämmor 1 kabel(ar) 0,75...1,5 mm² styvStyrkrets: skruvklämmor 2 kabel(ar) 0,34...1,5 mm² flexibel med ändhylsaStyrkrets: skruvklämmor 2 kabel(ar) 0,75...1,5 mm² flexibel utan ändhylsaStyrkrets: skruvklämmor 2 kabel(ar) 0,75...1,5 mm² styvEffektkrets: skruvklämmor 1 kabel(ar) 1...10 mm² styvEffektkrets: skruvklämmor 1 kabel(ar) 1...6 mm² flexibel med ändhylsaEffektkrets: skruvklämmor 1 kabel(ar) 2,5...10 mm² flexibel utan ändhylsaEffektkrets: skruvklämmor 2 kabel(ar) 1...6 mm² flexibel med ändhylsaEffektkrets: skruvklämmor 2 kabel(ar) 1...6 mm² styvEffektkrets: skruvklämmor 2 kabel(ar) 1,5...6 mm² flexibel utan ändhylsa |
| Åtdragningsmoment: | Styrkrets: 0,8...1,2 Nm platt skruvmejsel 5 mmStyrkrets: 0,8...1,2 Nm Philips nr 1 skruvmejsel 5 mmEffektkrets: 1,9...2,5 Nm platt skruvmejsel 6 mmEffektkrets: 1,9...2,5 Nm Philips nr 2 skruvmejsel 6 mm |
| Bredd: | 45 mm |
| Höjd: | 224 mm |
| Djup: | 126 mm |
| Produktvikt: | 1,27 kg |
| Kompatibilitetskod: | LU2B |
| IP-kapslingsklass: | IP20 enligt IEC 60947-1 (frontpanel och trådbundna terminaler)IP20 enligt IEC 60947-1 (andra sidor)IP40 enligt IEC 60947-1 (frontpanel utanför anslutningsområdet) |
|---|---|
| Skyddsbehandling: | TH enligt IEC 60068 |
| Omgivningstemperatur vid drift: | -25...60 °C med LUCM-25...70 °C med LUCA, LUCB, LUCC, LUCD |
| Omgivningstemperatur vid förvaring: | -40...85 °C |
| Brandbeständighet: | 960 °C delar som bär spänningsförande komponenter enligt IEC 60695-2-12650 °C enligt IEC 60695-2-12 |
| Driftshöjd: | 2000 m |
| Stöttålighet: | 10 gn effektpoler öppna enligt IEC 60068-2-2715 gn effektpoler stängda enligt IEC 60068-2-27 |
| Vibrationstålighet: | 2 gn (f= 5...300 Hz) effektpoler öppna enligt IEC 60068-2-274 gn (f= 5...300 Hz) effektpoler stängda enligt IEC 60068-2-27 |
| Motståndskraft mot elektrostatisk urladdning: | 8 kV nivå 3 i öppen luft enligt IEC 61000-4-28 kV nivå 4 vid kontakt enligt IEC 61000-4-2 |
| Motståndskraft mot utstrålade fält: | 10 V/m 3 enligt IEC 61000-4-3 |
| Motståndskraft mot snabba transienter: | 2 kV klass 3 seriell länk enligt IEC 61000-4-44 kV klass 4 alla kretsar utom seriell länk enligt IEC 61000-4-4 |
| Immunitet mot radioelektriska fält: | 10 V enligt IEC 61000-4-6 |
| Immunitet mot mikroavbrott: | 3 ms för styrkrets |
| Immunitet mot spänningsdippar: | 70 % / 500 ms enligt IEC 61000-4-11 |
| REACh-förordning: | Fri från ämnen som inger mycket stora betänkligheter över tröskelvärdetEU RoHS-direktiv |
| EAN-kod: | 3389110362930 |
|---|
