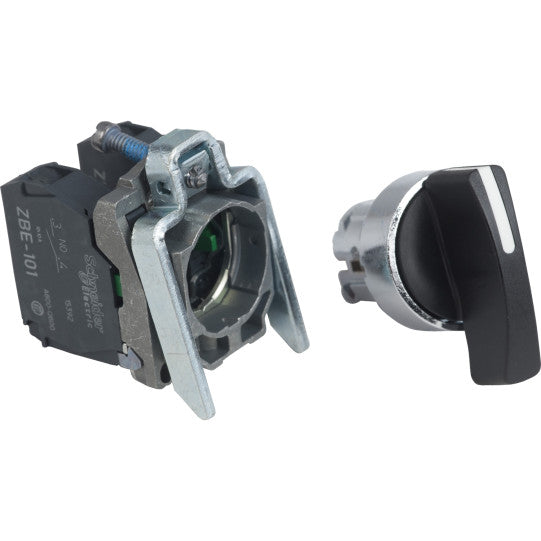

Vredomkopplare, metall, svart, Ø22, långt handtag, 3 lägen, fjäderretur till mittläget, 2 slutande kontakter - XB4BJ53
SKU : XB4BJ53
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Vredomkopplare, metall, svart, Ø22, långt handtag, 3 lägen, fjäderretur till mittläget, 2 slutande kontakter - XB4BJ53
BESKRIVNING
| Produktserie: | Harmony XB4 |
|---|---|
| Produkt eller komponenttyp: | Vredomkopplare |
| Enhetens kortnamn: | XB4 |
| Material, frontram: | Förkromad metall |
| Material, fästkrage: | Zamak |
| Monteringsdiameter: | 22 mm |
| Försäljning per odelbar kvantitet: | 1 |
| Huvudtyp: | Standard |
| Form, huvud, signaldon: | Rund |
| Typ av manöverdon: | Fjäderåtergående mot centrum |
| Manöverdonsprofil: | Svart långt handtag |
| Information, manöverdonets läge: | 3 lägen +/- 45° |
| Kontakttyp och sammansättning: | 2 NO |
| Kontaktfunktion: | Långsam brytning |
| Anslutningar - plintar: | Skruvklämmor, Skruvklämmor, >= 1 x 0.22 mm² utan kabelände enligt EN/IEC 60947-1 |
| Höjd: | 48 mm |
|---|---|
| Bredd: | 30 mm |
| Djup: | 68 mm |
| Beskrivning av plintar ISO nr 1: | (23-24)NO(13-14)NO |
| Produktvikt: | 0.105 kg |
| Motstånd, högtryckstvätt: | 7000000 Pa vid 55 °C, avstånd |
| Kontaktanvändning: | Standardkontakter |
| Positiv öppning: | Utan |
| Momentvärde: | 0.14 N.m INGEN ändrar elektriskt tillstånd |
| Mekanisk hållbarhet: | 1000000 cykler |
| Åtdragningsmoment: | 0.8...1.2 N.m enligt EN 60947-1 |
| Skruvhuvudets form: | Kors kompatibel med Philips nr 1 skruvmejselKors kompatibel med pozidriv nr 1 skruvmejselSpår kompatibel med platt Ø 4 mm skruvmejselSpår kompatibel med platt Ø 5,5 mm skruvmejsel |
| Kontaktmaterial: | Silverlegering (Ag/Ni) |
| Kortslutningsskydd: | 10 A smältpatron typ gG enligt EN/IEC 60947-5-1 |
| [Ith] konventionell fri luft, termisk ström: | 10 A enligt EN/IEC 60947-5-1 |
| [Ui] nominell isolationsspänning: | 600 V (föroreningsgrad 3) enligt EN 60947-1 |
| [Uimp] nominell impulsspänning: | 6 kV enligt EN 60947-1 |
| [Ie] nominell driftström: | 3 A vid 240 V, AC-15, A600 enligt EN/IEC 60947-5-16 A vid 120 V, AC-15, A600 enligt EN/IEC 60947-5-10.1 A vid 600 V, DC-13, Q600 enligt EN/IEC 60947-5-10.27 A vid 250 V, DC-13, Q600 enligt EN/IEC 60947-5-10.55 A vid 125 V, DC-13, Q600 enligt EN/IEC 60947-5-11.2 A vid 600 V, AC-15, A600 enligt EN/IEC 60947-5-1 |
| Elektrisk livslängd: | 1000000 cykler, AC-15, 2 A vid 230 V, drifthastighet 1000000 cykler, AC-15, 3 A vid 120 V, drifthastighet 1000000 cykler, AC-15, 4 A vid 24 V, drifthastighet 1000000 cykler, DC-13, 0.2 A vid 110 V, drifthastighet 1000000 cykler, DC-13, 0.5 A vid 24 V, drifthastighet |
| Elektrisk tillförlitlighet: | ? ? |
| Enhetsutseende: | Komplett produkt |
| Anpassningsbar: | Nej |
| Anpassningsbar: | 0 |
| Kompatibilitetskod: | XB4 |
| [Us] nominell matningsspänning: | 600 V |
| Färg, kapsel/manöverdon eller lins: | Svart |
| Skyddsbehandling: | TH |
|---|---|
| Omgivande lufttemperatur för lagring: | -40...70 °C |
| Omgivande lufttemperatur för drift: | -40...70 °C |
| Överspänningskategori: | Klass I enligt IEC 60536 |
| Kapslingsklass IP: | IP69IP69KIP67 enligt IEC 60529 |
| Kapslingsklass NEMA: | NEMA 13NEMA 4X |
| Standarder: | EN/IEC 60947-5-4EN/IEC 60947-1CSA C22.2 No 14JIS C8201-5-1EN/IEC 60947-5-5UL 508EN/IEC 60947-5-1JIS C8201-1 |
| Produktcertifieringar: | CSALROS (Lloyds register of shipping)BVDNVULGL |
| Vibrationsbeständighet: | 5 gn (f= 2...500 Hz) enligt IEC 60068-2-6 |
| Stötbeständighet: | 30 gn (varaktighet = 18 ms) för halva sinusvågsacceleration enligt IEC 60068-2-2750 gn (varaktighet = 11 ms) för halva sinusvågsacceleration enligt IEC 60068-2-27 |
| Hållbarhetsstatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110887129 |
|---|
