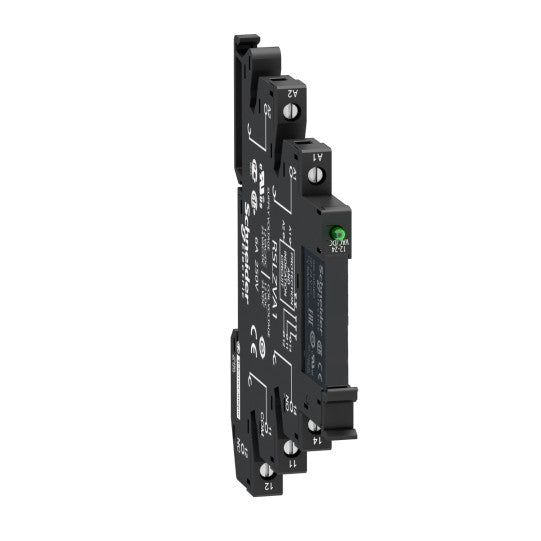

Smal kopplingsrelä förmonterat, 6 A, 1 växlande kontakt, lysdiod, skyddsmodul, skruvanslutning, 230 V AC - RSL1PVPU
SKU : RSL1PVPU
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Smal kopplingsrelä förmonterat, 6 A, 1 växlande kontakt, lysdiod, skyddsmodul, skruvanslutning, 230 V AC - RSL1PVPU
BESKRIVNING
| Produktsortiment: | Harmony elektromekaniska reläer |
|---|---|
| Serienamn: | Gränssnittsrelä |
| Produkt eller komponenttyp: | Förmonterat insticksrelä med sockel |
| Kort namn på enhet: | RSL |
| Kontakttyp och sammansättning: | 1 C/O |
| Kontaktdon: | Standard |
| [Uc] styrkretsspänning: | 230 V AC/DC |
| [Ithe] konventionell termisk ström: | 6 A vid -40...55 °C |
| Statuslampa: | Med |
| Form av stift: | Flat (PCB-typ) |
| [Uc] styrkretsspänning: | 230 V |
| [In] märkt ström: | 6 A |
| Anslutningar - terminaler: | Skruvkopplingar |
| Fästningsmetod: | Plastisk tryckfjäder |
|---|---|
| Genomsnittligt motstånd: | 20500 Ohm nätverk: DC vid 23 °C +/- 10 % |
| [Ui] nominell isolationsspänning: | 250 V enligt EN/IEC 277 V enligt cUL |
| [Uimp] nominell impulsöverspänning: | 6 kV enligt IEC |
| Kontaktmaterial: | Silverlegering (AgSnO2) |
| [Ie] nominell driftström: | 6 A 1 C/O (AC-1/DC-1) enligt IEC/UL |
| Minsta kopplingsström: | 100 mA |
| Maximal kopplingsspänning: | 277 V |
| Kopplingsspänning: | 12 V |
| Maximal omkopplingseffekt: | 1500 VA 150 W |
| Minsta omkopplingseffekt: | 120 mW |
| Driftshastighet: | |
| Mekanisk hållbarhet: | 10000000 cykler |
| Elektrisk hållbarhet: | 60000 cykler för resistiv last, 6 A vid 250 V, AC-1 |
| Drifttid: | 5 ms återställning 12 ms |
| Återställningstid: | 20 ms |
| Märkning: | CE |
| Kapslingsklass: | RT III |
| Testnivåer: | Nivå A gruppmontering |
| Arbetsläge: | Alla lägen |
| Höjd: | 78,6 mm |
| Bredd: | 6,2 mm |
| Djup: | 95 mm |
| Beskrivning av anslutningar ISO nr 1: | (11-12-14)OC(A1-A2)CO |
| Försäljning per odelbar kvantitet: | 10 |
| Produktvikt: | 0,029 kg |
| Belastningsström: | 6 A vid 250 V AC 0,5 mm monteringsavstånd |
| Genomsnittlig spolförbrukning: | 0,17 W, DC |
| Frånkopplingsspänningströskel: | >= 0,05 Uc |
| Arrangemang för kontaktterminal: | Separat |
| Anslutningar - terminaler: | Skruvkopplingar, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) flexibel med ändhylsaSkruvkopplingar, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) solid utan ändhylsa |
| Åtdragningsmoment: | |
| Säkerhetsdata: | B10d = 60000 |
| Kontrolltyp: | Utan tryckknapp |
| Monteringsstöd: | 35 mm symmetrisk DIN-skena |
| Produktpresentation: | Komplett produkt |
| Kompatibilitetskod: | RSL |
| Ingångsspänning: | 230 V AC/DC (ingångsspänningsgräns: 184...264,5 V) |
|---|---|
| Dielektrisk styrka: | 1000 V AC mellan kontakter4000 V AC mellan spole och kontakt |
| Standarder: | EN/IEC 61810-1UL 508CSA C22.2 No 14 |
| Produktcertifieringar: | GOSTCSAUL |
| Omgivande lufttemperatur för lagring: | -40...85 °C |
| Vibrationsbeständighet: | 10 gn, amplitud = +/- 1 mm (f = 10...150 Hz)10 cykler ej i drift enligt EN/IEC 60068-2-65 gn, amplitud = +/- 1 mm (f = 10...150 Hz)10 cykler i drift enligt EN/IEC 60068-2-6 |
| IP-skyddsgrad: | IP40 enligt EN/IEC 60529 |
| Stötbeständighet: | 10 gn (varaktighet = 11 ms) för i drift enligt EN/IEC 60068-2-275 gn (varaktighet = 11 ms) för ej i drift enligt EN/IEC 60068-2-27 |
| Omgivande lufttemperatur för drift: | -40...70 °C |
| EU RoHS-direktiv: | Proaktiv efterlevnad (Produkt utanför EU RoHS lagliga tillämpningsområde)Fri från giftiga tungmetaller |
| EAN-kod: | 3606480077869 |
|---|
