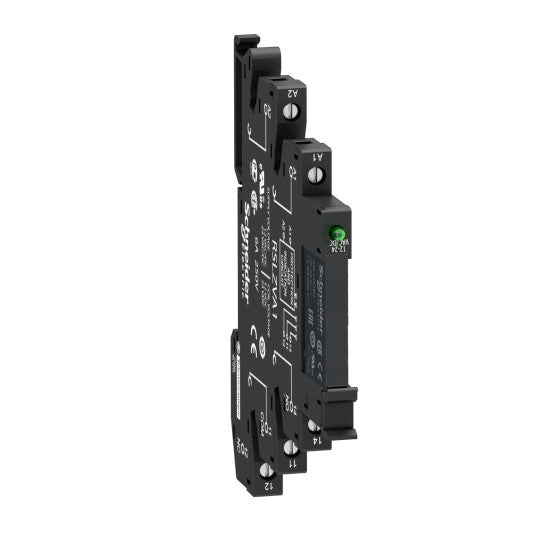

Smal reläkoppling förmonterad, 6 A, 1 växling, LED, skyddsmodul, fjäderklämma, 24 V AC - RSL1PVBU
SKU : RSL1PVBU
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Smal reläkoppling förmonterad, 6 A, 1 växling, LED, skyddsmodul, fjäderklämma, 24 V AC - RSL1PVBU
BESKRIVNING
| Produktsortiment: | Harmony Elektromekaniska reläer |
|---|---|
| Produktnamn: | Gränssnittsrelä |
| Produkt- eller komponenttyp: | Förmonterat insticksrelä med sockel |
| Kort namn på enhet: | RSL |
| Kontakttyp och sammansättning: | 1 C/O |
| Kontaktrörelse: | Standard |
| [Uc] styrkretsspänning: | 24 V DC |
| [Ithe] konventionell termisk ström: | 6 A vid -40...55 °C |
| Statuslampa: | Med |
| Form av stift: | Platt (PCB-typ) |
| [Uc] styrkretsspänning: | 24 V |
| [In] Märkström: | 6 A |
| Anslutningar - plintar: | Skruvanslutningar |
| Fästläge: | Kompressionsfjäder av plast |
|---|---|
| Genomsnittlig resistans: | 3390 Ohm nätverk: DC vid 23 °C +/- 10 % |
| [Ui] nominell isolationsspänning: | 250 V i enlighet med EN/IEC277 V i enlighet med cUL |
| [Uimp] nominell impulsöverspänningshållfasthet: | 6 kV i enlighet med IEC |
| Kontaktmaterial: | Silverlegering (AgSnO2) |
| [Ie] nominell driftström: | 6 A 1 C/O (AC-1/DC-1) i enlighet med IEC/UL |
| Minsta brytström: | 100 mA |
| Maximal brytspänning: | 277 V |
| Brytspänning: | 12 V |
| Maximal brytförmåga: | 1500 VA150 W |
| Minsta brytförmåga: | 120 mW |
| Driftshastighet: | |
| Mekanisk hållbarhet: | 10000000 cykler |
| Elektrisk livslängd: | 60000 cykler för resistiv belastning, 6 A vid 250 V, AC-1 |
| Drifttid: | 5 ms återställning12 ms |
| Märkning: | CE |
| Kapslingsklass: | RT III |
| Testnivåer: | Nivå A gruppmontering |
| Driftposition: | Valfri position |
| Höjd: | 78.6 mm |
| Bredd: | 6.2 mm |
| Djup: | 95 mm |
| Plintbeskrivning ISO nr 1: | (A1-A2)CO(11-12-14)OC |
| Försäljning per odelbar kvantitet: | 10 |
| Produktvikt: | 0.029 kg |
| Belastningsström: | 6 A vid 250 V AC 0,5 mm monteringsavstånd |
| Genomsnittlig spolförbrukning: | 0.17 W, DC |
| Utlösningsspänningströskel: | >= 0.05 Uc |
| Kontaktplintarrangemang: | Separat |
| Anslutningar - plintar: | Skruvanslutningar, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) flexibel med ändhylsaSkruvanslutningar, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) solid utan ändhylsa |
| Åtdragningsmoment: | |
| Säkerhetstillförlitlighetsdata: | B10d = 60000 |
| Styrningstyp: | Utan tryckknapp |
| Monteringsstöd: | 35 mm symmetrisk DIN-skena |
| Produktpresentation: | Komplett produkt |
| Kompatibilitetskod: | RSL |
| Ingångsspänning: | 24 V AC/DC (ingångsspänningsgräns: 21.6...28.8 V) |
|---|---|
| Dielektrisk hållfasthet: | 1000 V AC mellan kontakter4000 V AC mellan spole och kontakt |
| Standarder: | CSA C22.2 No 14UL 508EN/IEC 61810-1 |
| Produktcertifieringar: | ULGOSTCSA |
| Omgivande lufttemperatur för lagring: | -40...85 °C |
| Vibrationsmotstånd: | 10 gn, amplitud = +/- 1 mm (f = 10...150 Hz)10 cykler ej i drift i enlighet med EN/IEC 60068-2-65 gn, amplitud = +/- 1 mm (f = 10...150 Hz)10 cykler i drift i enlighet med EN/IEC 60068-2-6 |
| Kapslingsklass: | IP40 i enlighet med EN/IEC 60529 |
| Stötbeständighet: | 10 gn (varaktighet = 11 ms) för i drift i enlighet med EN/IEC 60068-2-275 gn (varaktighet = 11 ms) för ej i drift i enlighet med EN/IEC 60068-2-27 |
| Omgivande lufttemperatur för drift: | -40...55 °C |
| EU RoHS-direktiv: | Proaktiv efterlevnad (produkt utanför EU RoHS lagliga tillämpningsområde)Fritt från giftiga tungmetaller |
| EAN-kod: | 3606480077838 |
|---|
