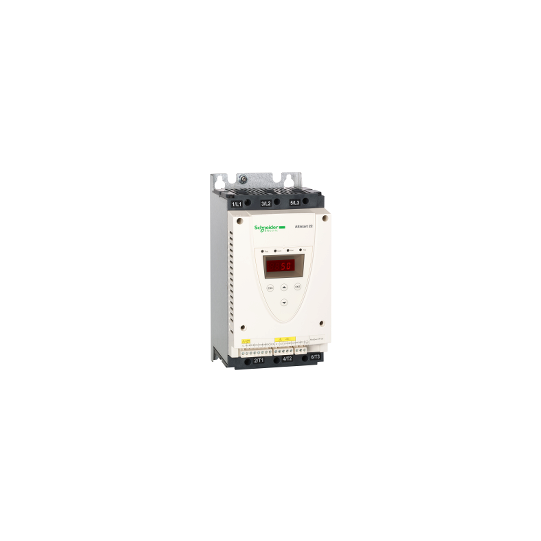

mjukstartare-ATS22-styrning 220V-matning 230V(4kW)/400...440V(7.5kW) - ATS22D17Q
SKU : ATS22D17Q
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
mjukstartare-ATS22-styrning 220V-matning 230V(4kW)/400...440V(7.5kW) - ATS22D17Q
BESKRIVNING
| Produktserie: | Altistart 22 |
|---|---|
| Typ av produkt eller komponent: | Mjukstartare |
| Produktdestination: | Asynkronmotorer |
| Produktspecifik applikation: | Pumpar och fläktar |
| Komponentnamn: | ATS22 |
| Nätverksantal faser: | 3 faser |
| [Us] märkkontrollspänning: | 230...440 V - 15...10 % |
| Motoreffekt kW: | 4 kW 230 V7.5 kW 400 V7.5 kW 440 V |
| Fabriksinställning ström: | 14.8 A |
| Effektförlust i W: | 39 W för standardapplikationer |
| Användningskategori: | AC-53A |
| Typ av start: | Start med vridmomentkontroll (ström begränsad till 3.5 In) |
| IcL startmotor: | 17 A för anslutning i motorförsörjningslinjen för standardapplikationer |
| IP-skyddsgrad: | IP20 |
| Monteringsstil: | Med kylfläns |
|---|---|
| Funktion tillgänglig: | Intern bypass |
| Gränser för matningsspänning: | 195...484 V |
| Matningsfrekvens: | 50...60 Hz - 10...10 % |
| Nätverksfrekvens: | 45...66 Hz |
| Enhetsanslutning: | I motorförsörjningsledningenTill motorns deltaterminaler |
| [Uc] styrkretsspänning: | 230 V - 15...10 % 50/60 Hz |
| Styrkretsens förbrukning: | 20 W |
| Antal diskreta utgångar: | 2 |
| Diskret utgångstyp: | Reläutgångar R1 230 V körande, larm, utlösning, stoppad, ej stoppad, startande, redo C/OReläutgångar R2 230 V körande, larm, utlösning, stoppad, ej stoppad, startande, redo C/O |
| Minsta kopplingsström: | 100 mA vid 12 V DC (reläutgångar) |
| Maximal kopplingsström: | 5 A 250 V AC resistiv 1 reläutgångar5 A 30 V DC resistiv 1 reläutgångar2 A 250 V AC induktiv 0.4 20 ms reläutgångar2 A 30 V DC induktiv 7 ms reläutgångar |
| Antal diskreta ingångar: | 3 |
| Diskret ingångstyp: | (LI1, LI2, LI3) logisk, 5 mA 4.3 kOhm |
| Diskret ingångsspänning: | 24 V |
| Diskret ingångslogik: | Positiv logik LI1, LI2, LI3 vid Tillstånd 0: 11 V, >= 5 mA |
| Utström: | 0.4...1 Icl justerbar |
| PTC-sondingång: | 750 Ohm |
| Kommunikationsportprotokoll: | Modbus |
| Anslutningstyp: | 1 RJ45 |
| Kommunikationsdatalänk: | Seriell |
| Fysiskt gränssnitt: | RS485 multidrop |
| Överföringshastighet: | 4800, 9600 eller 19200 bps |
| Installerade enheter: | 31 |
| Skyddstyp: | Fasbortfall: linjeTermiskt skydd: motorTermiskt skydd: mjukstartare |
| Märkning: | CE |
| Kylningstyp: | Tvångskonvektion |
| Driftposition: | Vertikal +/- 10 grader |
| Höjd: | 265 mm |
| Bredd: | 130 mm |
| Djup: | 169 mm |
| Nettovikt: | 7 kg |
| Effektområde: | 4...6 kW vid 200...240 V 3 faser7...11 kW vid 380...440 V 3 faser |
| Typ av motorstartare: | Mjukstartare |
| Elektromagnetisk kompatibilitet: | Lledda och utstrålade emissioner nivå A enligt IEC 60947-4-2Dämpade oscillerande vågor nivå 3 enligt IEC 61000-4-12Elektrostatisk urladdning nivå 3 enligt IEC 61000-4-2Immunitet mot elektriska transienter nivå 4 enligt IEC 61000-4-4Immunitet mot utstrålade radioelektriska störningar nivå 3 enligt IEC 61000-4-3Spännings-/strömimpuls nivå 3 enligt IEC 61000-4-5 |
|---|---|
| Standarder: | EN/IEC 60947-4-2 |
| Produktcertifieringar: | ULGOSTCSACCCC-Tick |
| Vibrationstålighet: | 1 gn (f= 13...200 Hz) enligt EN/IEC 60068-2-61.5 mm (f= 2...13 Hz) enligt EN/IEC 60068-2-6 |
| Stöttålighet: | 15 gn under 11 ms enligt EN/IEC 60068-2-27 |
| Ljudnivå: | 45 dB |
| Föroreningsgrad: | Nivå 2 enligt IEC 60664-1 |
| Relativ fuktighet: | 0...95 % utan kondens eller droppande vatten enligt EN/IEC 60068-2-3 |
| Omgivningstemperatur för drift: | -10...40 °C (utan nedsättning)40...60 °C (med strömnedsättning 2.2 % per °C) |
| Omgivningstemperatur för lagring: | -25...70 °C |
| Drifthöjd: | > 1000... |
| Hållbarhetsstatus: | Green Premium produktREACh-förordningen |
| Förpackningstyp 1: | PCENumber of Units in Package 1 |
| EAN-kod: | 3606480167188 |
|---|
