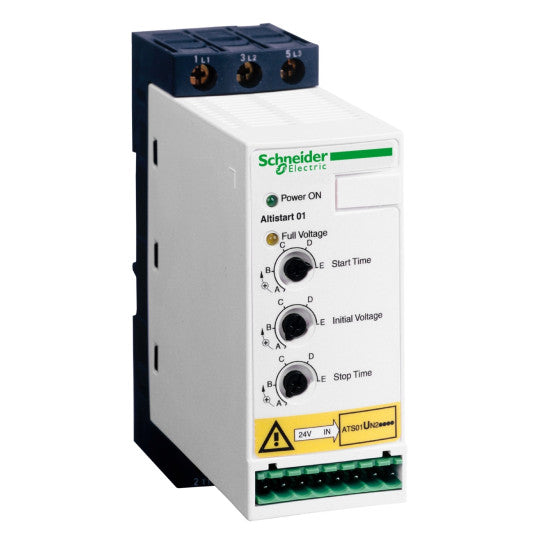

mjukstartare för asynkronmotor - ATS01 - 12 A - 380..415V - 5.5 KW - ATS01N212QN
SKU : ATS01N212QN
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
mjukstartare för asynkronmotor - ATS01 - 12 A - 380..415V - 5.5 KW - ATS01N212QN
BESKRIVNING
| Produktserie: | Altistart 01 |
|---|---|
| Produkt- eller komponenttyp: | Mjukstartare |
| Produktdestination: | Asynkronmotorer |
| Produktspecifik tillämpning: | Enkel maskin |
| Enhetens kortnamn: | ATS01 |
| Nätverk antal faser: | 3-fas |
| [Us] nominell matningsspänning: | 380...415 V - 10...10 % |
| Motoreffekt kW: | 5.5 kW, 3 faser vid 380...415 V |
| IcL startmotor märkström: | 12 A |
| Användningskategori: | AC-53B enligt EN/IEC 60947-4-2 |
| Strömförbrukning: | 60 A vid nominell last |
| Starttyp: | Start med spänningsramp |
| Effektförbrukning i W: | 4 W vid full belastning och i slutet av start124 W i transient tillstånd |
| Monteringssätt: | Med kylfläns |
|---|---|
| Tillgängliga funktioner: | Integrerad bypass |
| Matningsspänningsgränser: | 342...456 V |
| Matningsfrekvens: | 50...60 Hz - 5...5 % |
| Nätfrekvens: | 47.5...63 Hz |
| Utgångsspänning: | |
| [Uc] styrkretsspänning: | Inbyggd i mjukstartaren |
| Starttid: | Justerbar från 1 till 10 s |
| Bromstidssymbol: | Justerbar från 1 till 10 s |
| Startmoment: | 30...80 % av startmomentet för motorn ansluten direkt till elnätet |
| Diskret ingångstyp: | Logisk (LI1, LI2, BOOST) stopp, kör och boost vid startfunktioner |
| Diskret ingångsspänning: | 24...40 V |
| Diskret ingångslogik: | Positiv LI1, LI2, BOOST vid tillstånd 0: 13 V, >= 0.5 mA |
| Diskret utgångsström: | 2 A DC-133 A AC-15 |
| Diskret utgångstyp: | Öppen kollektorlogik LO1 slut på startsignalReläutgångar R1A, R1C NO |
| Diskret utgångsspänning: | 24 V (spänningsgränser: 6...30 V) öppen kollektorlogik |
| Minsta brytström: | 10 mA vid 6 V DC för reläutgångar |
| Maximal brytström: | Reläutgångar: 2 A vid 250 V AC cos fi = 0.5 och L/R = 20 ms induktiv belastningReläutgångar: 2 A vid 30 V DC cos fi = 0.5 och L/R = 20 ms induktiv belastning |
| Displaytyp: | 1 LED (grön) för mjukstartaren strömförsörjd1 LED (gul) för nominell spänning uppnådd |
| Åtdragningsmoment: | 1.9...2.5 N.m0.5 N.m |
| Elektrisk anslutning: | 4 mm skruvklämma - styv 1 1...10 mm² AWG 8 strömkretsSkruvanslutning - styv 1 0.5...2.5 mm² AWG 14 styrkrets4 mm skruvklämma - styv 2 1...6 mm² AWG 10 strömkretsSkruvanslutning - styv 2 0.5...1 mm² AWG 17 styrkretsSkruvanslutning - flexibel med kabelände 1 0.5...1.5 mm² AWG 16 styrkrets4 mm skruvklämma - flexibel utan kabelände 1 1.5...10 mm² AWG 8 strömkretsSkruvanslutning - flexibel utan kabelände 1 0.5...2.5 mm² AWG 14 styrkrets4 mm skruvklämma - flexibel med kabelände 2 1...6 mm² AWG 10 strömkrets4 mm skruvklämma - flexibel utan kabelände 2 1.5...6 mm² AWG 10 strömkretsSkruvanslutning - flexibel utan kabelände 2 0.5...1.5 mm² AWG 16 styrkrets |
| Märkning: | CE |
| Driftposition: | Vertikal +/- 10 grader |
| Höjd: | 124 mm |
| Bredd: | 45 mm |
| Djup: | 131 mm |
| Produktvikt: | 0.42 kg |
| Kompatibilitetskod: | ATS01N2 |
| Effektområde: | 4...6 kW vid 380...440 V 3 faser |
| Motorstartare typ: | Mjukstartare |
| Elektromagnetisk kompatibilitet: | Ledade och strålade emissioner nivå B enligt CISPR 11Ledade och strålade emissioner nivå B enligt IEC 60947-4-2Dämpade oscillerande vågor nivå 3 enligt IEC 61000-4-12Elektrostatisk urladdning nivå 3 enligt IEC 61000-4-2EMC-immunitet enligt EN 50082-1EMC-immunitet enligt EN 50082-2Övertoner enligt IEC 1000-3-2Övertoner enligt IEC 1000-3-4Immunitet mot ledda störningar orsakade av radioelektriska fält nivå 3 enligt IEC 61000-4-6Immunitet mot elektriska transienter nivå 4 enligt IEC 61000-4-4Immunitet mot strålade radioelektriska störningar nivå 3 enligt IEC 61000-4-3Mikrokorta avbrott och spänningsfluktuationer enligt IEC 61000-4-11Spännings-/strömimpuls nivå 3 enligt IEC 61000-4-5 |
|---|---|
| Standarder: | EN/IEC 60947-4-2 |
| Produktcertifieringar: | B44.1-96/ASME A17.5 för startare ansluten till motorns deltakontaktCCCULGOSTCSAC-Tick |
| Kapslingsklass IP: | IP20 |
| Föroreningsgrad: | 2 enligt EN/IEC 60947-4-2 |
| Vibrationstålighet: | 1 gn (f= 13...150 Hz) enligt EN/IEC 60068-2-61.5 mm topp till topp (f= 3...13 Hz) enligt EN/IEC 60068-2-6 |
| Stöttålighet: | 15 gn i 11 ms enligt EN/IEC 60068-2-27 |
| Relativ fuktighet: | 5...95 % utan kondens eller droppande vatten enligt EN/IEC 60068-2-3 |
| Omgivningstemperatur vid drift: | -10...40 °C (utan nedsättning)40...50 °C (med strömnedsättning på 2 % per °C) |
| Omgivningstemperatur för lagring: | -25...70 °C enligt EN/IEC 60947-4-2 |
| Drifthöjd: | > 1000 m med strömnedsättning på 2.2 % per ytterligare 100 m |
| REACh-förordningen: | Fri från ämnen av mycket stor betydelse över tröskelvärdetREACh-fri från SVHC |
| EAN-kod: | 3389110667264 |
|---|
