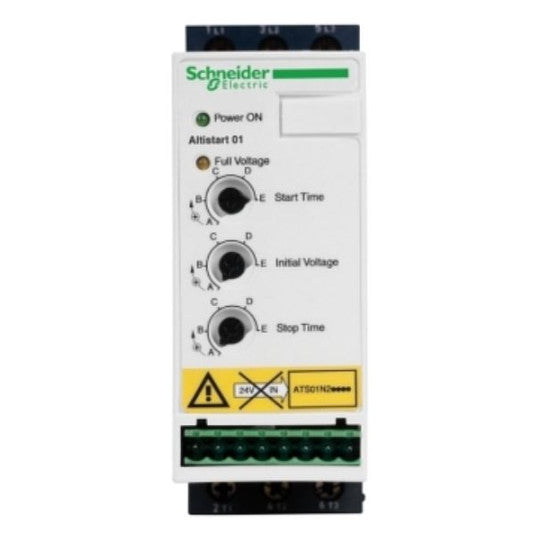

mjukstartare för asynkronmotor - ATS01 - 6 A - 380..415V - 1.5..3 kW - ATS01N206QN
SKU : ATS01N206QN
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
mjukstartare för asynkronmotor - ATS01 - 6 A - 380..415V - 1.5..3 kW - ATS01N206QN
BESKRIVNING
| Produktserie: | Altistart 01 |
|---|---|
| Typ av produkt eller komponent: | Mjukstartare |
| Produktdestination: | Asynkronmotorer |
| Produktspecifik tillämpning: | Enkel maskin |
| Kort namn på enhet: | ATS01 |
| Nätverk antal faser: | 3 faser |
| [Us] nominell matningsspänning: | 380...415 V - 10...10 % |
| Motoreffekt kW: | 3 kW, 3 faser vid 380...415 V1.5 kW, 3 faser vid 380...415 V2.2 kW, 3 faser vid 380...415 V |
| IcL starter klassning: | 6 A |
| Användarkategori: | AC-53B enligt EN/IEC 60947-4-2 |
| Strömförbrukning: | 30 A vid nominell last |
| Typ av start: | Start med spänningsramp |
| Effektförlust i W: | 4 W vid full belastning och vid slutet av start64 W i transient tillstånd |
| Monteringssätt: | Med kylfläns |
|---|---|
| Tillgänglig funktion: | Integrerad bypass |
| Gränser för matningsspänning: | 342...456 V |
| Matningsfrekvens: | 50...60 Hz - 5...5 % |
| Nätfrekvens: | 47.5...63 Hz |
| Utgående spänning: | |
| [Uc] styrkretsspänning: | Inbyggd i startaren |
| Starttid: | 1 s / 1005 s / 2010 s / 10Justerbar från 1 till 10 s |
| Symbol för retardationstid: | Justerbar från 1 till 10 s |
| Startvridmoment: | 30...80 % av startvridmomentet för motor direkt ansluten till nätspänningen |
| Typ av diskret ingång: | Logik (LI1, LI2, BOOST) stopp-, kör- och boostfunktioner vid start |
| Diskret ingångsspänning: | 24...40 V |
| Diskret ingångslogik: | Positiv LI1, LI2, BOOST vid läge 0: 13 V, >= 0,5 mA |
| Diskret utgångsström: | 2 A DC-133 A AC-15 |
| Typ av diskret utgång: | Öppen kollektorlogik LO1 signal för slutförd startReläutgångar R1A, R1C NO |
| Diskret utgångsspänning: | 24 V (spänningsgränser: 6...30 V) öppen kollektorlogik |
| Minsta kopplingsström: | 10 mA vid 6 V DC för reläutgångar |
| Maximal kopplingsström: | Reläutgångar: 2 A vid 250 V AC cos phi = 0,5 och L/R = 20 ms induktiv lastReläutgångar: 2 A vid 30 V DC cos phi = 0,5 och L/R = 20 ms induktiv last |
| Typ av display: | 1 lysdiod (grön) för startare påslagen1 lysdiod (gul) för nominell spänning uppnådd |
| Åtdragningsmoment: | 1.9...2.5 N.m0.5 N.m |
| Elektrisk anslutning: | 4 mm skruvklämmanslutning - styv 1 1...10 mm² AWG 8 effektkretsSkruvkoppling - styv 1 0.5...2.5 mm² AWG 14 styrkrets4 mm skruvklämmanslutning - styv 2 1...6 mm² AWG 10 effektkretsSkruvkoppling - styv 2 0.5...1 mm² AWG 17 styrkretsSkruvkoppling - flexibel med kabelsko 1 0.5...1.5 mm² AWG 16 styrkrets4 mm skruvklämmanslutning - flexibel utan kabelsko 1 1.5...10 mm² AWG 8 effektkretsSkruvkoppling - flexibel utan kabelsko 1 0.5...2.5 mm² AWG 14 styrkrets4 mm skruvklämmanslutning - flexibel med kabelsko 2 1...6 mm² AWG 10 effektkrets4 mm skruvklämmanslutning - flexibel utan kabelsko 2 1.5...6 mm² AWG 10 effektkretsSkruvkoppling - flexibel utan kabelsko 2 0.5...1.5 mm² AWG 16 styrkrets |
| Märkning: | CE |
| Driftposition: | Vertikal +/- 10 grader |
| Höjd: | 124 mm |
| Bredd: | 45 mm |
| Djup: | 131 mm |
| Nettovikt: | 0.42 kg |
| Kompatibilitetskod: | ATS01N2 |
| Effektområde: | 1.1...2 kW vid 380...440 V 3 faser2.2...3 kW vid 380...440 V 3 faser |
| Motormjukstartare: | Mjukstartare |
| Elektromagnetisk kompatibilitet: | Ledade och utstrålade emissioner nivå B enligt CISPR 11Ledade och utstrålade emissioner nivå B enligt IEC 60947-4-2Dämpade oscillerande vågor nivå 3 enligt IEC 61000-4-12Elektrostatisk urladdning nivå 3 enligt IEC 61000-4-2EMC-immunitet enligt EN 50082-1EMC-immunitet enligt EN 50082-2Övertoner enligt IEC 1000-3-2Övertoner enligt IEC 1000-3-4Immunitet mot ledda störningar orsakade av radioelektriska fält nivå 3 enligt IEC 61000-4-6Immunitet mot elektriska transienter nivå 4 enligt IEC 61000-4-4Immunitet mot utstrålade radioelektriska störningar nivå 3 enligt IEC 61000-4-3Mikroavbrott och spänningsfluktuationer enligt IEC 61000-4-11Spännings-/strömimpuls nivå 3 enligt IEC 61000-4-5 |
|---|---|
| Standarder: | EN/IEC 60947-4-2 |
| Produktcertifieringar: | ULB44.1-96/ASME A17.5 för startare ansluten till motorns deltakontaktCSAGOSTC-TickCCC |
| IP-kapslingsklass: | IP20 |
| Föroreningsgrad: | 2 enligt EN/IEC 60947-4-2 |
| Vibrationsmotstånd: | 1 gn (f= 13...150 Hz) enligt EN/IEC 60068-2-61.5 mm topp till topp (f= 3...13 Hz) enligt EN/IEC 60068-2-6 |
| Stöttålighet: | 15 gn under 11 ms enligt EN/IEC 60068-2-27 |
| Relativ fuktighet: | 5...95 % utan kondensering eller droppande vatten enligt EN/IEC 60068-2-3 |
| Omgivningstemperatur för drift: | -10...40 °C (utan nedsättning)40...50 °C (med strömavsänkning på 2 % per °C) |
| Omgivningstemperatur för lagring: | -25...70 °C enligt EN/IEC 60947-4-2 |
| Driftshöjd: | > 1000 m med strömavsänkning på 2,2 % per ytterligare 100 m |
| REACh-förordningen: | Fri från ämnen som inger mycket stora betänkligheter över tröskelvärdetREACh fri från SVHC |
| Förpackningstyp 1: | PCENumber of Units in Package 1 |
| EAN-kod: | 3389110667202 |
|---|
