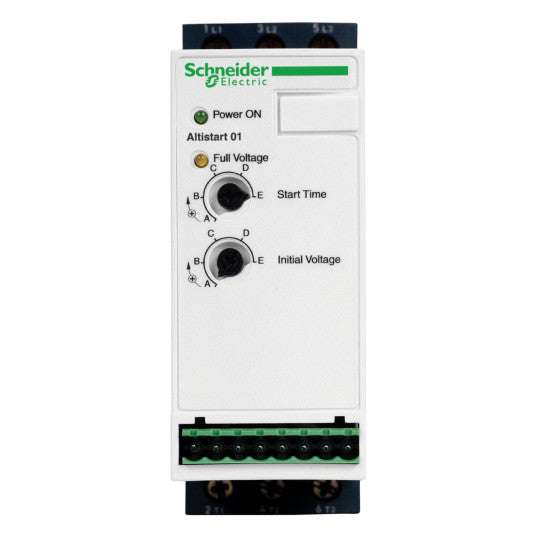

mjukstartare för asynkronmotor - ATS01 - 9 A - 110..480V - 1.1..4 KW - ATS01N109FT
SKU : ATS01N109FT
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
mjukstartare för asynkronmotor - ATS01 - 9 A - 110..480V - 1.1..4 KW - ATS01N109FT
BESKRIVNING
| Produktserie: | Altistart 01 |
|---|---|
| Typ av produkt eller komponent: | Mjukstartare |
| Produktdestination: | Asynkronmotorer |
| Produktspecifik applikation: | Enkel maskin |
| Kort namn på enhet: | ATS01 |
| Nätverksnummer av faser: | 1-fas |
| [Us] nominell matningsspänning: | 110...480 V - 10...10 % |
| Motoreffekt kW: | 4 kW, 3-fas vid 400 V1.5 kW, 3-fas vid 230 V1.1 kW, 1-fas vid 230 V |
| Motoreffekt hk: | 1 hk, 3-fas vid 210 V2 hk, 3-fas vid 230 V5 hk, 3-fas vid 460 V |
| IcL starter märkning: | 9 A |
| Användningskategori: | AC-53B enligt EN/IEC 60947-4-2 |
| Strömförbrukning: | 45 A vid nominell belastning |
| Typ av start: | Start med spänningsramp |
| Effektförlust i W: | 1 W vid full belastning och i slutet av start46 W i transient tillstånd |
| Monteringsstil: | Med kylfläns |
|---|---|
| Funktion tillgänglig: | Integrerad bypass |
| Matningsspänningsgränser: | 99...528 V |
| Matningsfrekvens: | 50...60 Hz - 5...5 % |
| Nätfrekvens: | 47.5...63 Hz |
| Utgångsspänning: | |
| [Uc] styrkretsspänning: | 110 V AC +/- 10 % vid 35 mA24 V AC/DC +/- 10 % vid 30 mA240 V AC +/- 10 % vid 80 mA |
| Starttid: | 1 s / 1005 s / 20Justerbar från 1 till 5 s |
| Startvridmoment: | 30...80 % av startvridmomentet för motorn ansluten direkt till nätverket |
| Diskret utgångsström: | 2 A DC-133 A AC-15 |
| Åtdragningsmoment: | 0.5 N.m1.9...2.5 N.m |
| Elektrisk anslutning: | 4 mm skruvklämma - styv 1 1...10 mm² AWG 8 effektkretsSkruvanslutning - styv 1 0.5...2.5 mm² AWG 14 styrkrets4 mm skruvklämma - styv 2 1...6 mm² AWG 10 effektkretsSkruvanslutning - styv 2 0.5...1 mm² AWG 17 styrkretsSkruvanslutning - flexibel med kabelsko 1 0.5...1.5 mm² AWG 16 styrkrets4 mm skruvklämma - flexibel utan kabelsko 1 1.5...10 mm² AWG 8 effektkretsSkruvanslutning - flexibel utan kabelsko 1 0.5...2.5 mm² AWG 14 styrkrets4 mm skruvklämma - flexibel med kabelsko 2 1...6 mm² AWG 10 effektkrets4 mm skruvklämma - flexibel utan kabelsko 2 1.5...6 mm² AWG 10 effektkretsSkruvanslutning - flexibel utan kabelsko 2 0.5...1.5 mm² AWG 16 styrkrets |
| Märkning: | CE |
| Driftposition: | Vertikal +/- 10 grader |
| Höjd: | 124 mm |
| Bredd: | 45 mm |
| Djup: | 131 mm |
| Produktvikt: | 0.28 kg |
| Kompatibilitetskod: | ATS01N1 |
| Effektområde: | 1.1...2 kW vid 200...240 V 1-fas2.2...3 kW vid 200...240 V 3-fas4...6 kW vid 380...440 V 3-fas |
| Motormjukstartartyp: | Mjukstartare |
| Elektromagnetisk kompatibilitet: | Ledade och strålade emissioner nivå B enligt CISPR 11Ledade och strålade emissioner nivå B enligt IEC 60947-4-2Dämpade oscillerande vågor nivå 3 enligt IEC 61000-4-12Elektrostatisk urladdning nivå 3 enligt IEC 61000-4-2EMC-immunitet enligt EN 50082-1EMC-immunitet enligt EN 50082-2Övertoner enligt IEC 1000-3-2Övertoner enligt IEC 1000-3-4Immunitet mot ledade störningar orsakade av radioelektriska fält nivå 3 enligt IEC 61000-4-6Immunitet mot elektriska transienter nivå 4 enligt IEC 61000-4-4Immunitet mot strålade radioelektriska störningar nivå 3 enligt IEC 61000-4-3Mikroavbrott och spänningsfluktuationer enligt IEC 61000-4-11Spännings-/strömimpuls nivå 3 enligt IEC 61000-4-5 |
|---|---|
| Standarder: | EN/IEC 60947-4-2 |
| Produktcertifieringar: | C-TickB44.1-96/ASME A17.5 för starter ansluten till motorns delta-terminalGOSTCSACCCUL |
| IP-kapslingsklass: | IP20 |
| Föroreningsgrad: | 2 enligt EN/IEC 60947-4-2 |
| Vibrationsmotstånd: | 1 gn (f= 13...150 Hz) enligt EN/IEC 60068-2-61.5 mm topp till topp (f= 3...13 Hz) enligt EN/IEC 60068-2-6 |
| Stötmotstånd: | 15 gn under 11 ms enligt EN/IEC 60068-2-27 |
| Relativ luftfuktighet: | 5...95 % utan kondens eller droppande vatten enligt EN/IEC 60068-2-3 |
| Omgivande lufttemperatur för drift: | -10...40 °C (utan nedsättning)40...50 °C (med strömavsänkning på 2 % per °C) |
| Omgivande lufttemperatur för förvaring: | -25...70 °C enligt EN/IEC 60947-4-2 |
| Driftshöjd: | > 1000 m med strömavsänkning på 2.2 % per ytterligare 100 m |
| REACh-förordning: | Fri från ämnen som inger mycket stora betänkligheter över tröskelvärdetREACh fri från SVHC |
| EAN-kod: | 3389110667158 |
|---|
