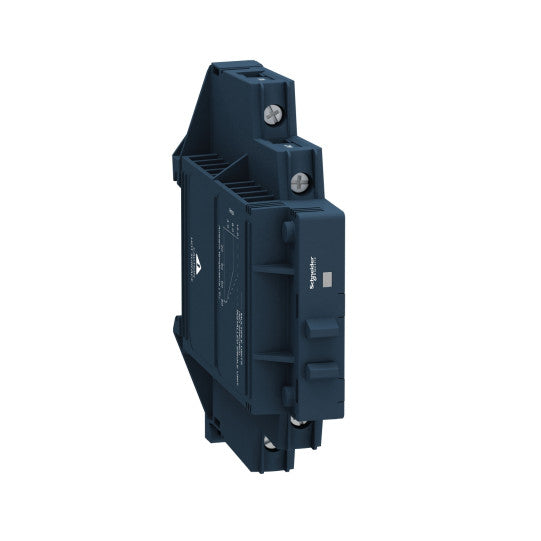

Halvledarmodulrelä, 12 A, nollspänningskoppling, ingång 4...32 V DC, utgång 24...280 V AC - SSM1A112BD
SKU : SSM1A112BD
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Halvledarmodulrelä, 12 A, nollspänningskoppling, ingång 4...32 V DC, utgång 24...280 V AC - SSM1A112BD
BESKRIVNING
| Produktserie: | Harmony Solid State Relays |
|---|---|
| Produkt- eller komponenttyp: | Halvledarrelä upp till 20 A |
| Kort namn på enhet: | SSM |
| Antal kanaler: | 1 |
| Nätverksantal faser: | 1 fas |
| [Uc] styrkretsspänning: | 4...32 V |
| Anslutningar - plintar: | Skruvanslutningar |
| Utgångsväxlingsläge: | Nollspänningsväxling |
| Monteringsstöd: | Symmetrisk DIN-skena |
|---|---|
| [In] nominell ström: | 12 A |
| Utgångsspänning: | 24...280 V AC |
| [Uc] styrkretsspänning: | 4...32 V DC |
| Åtdragningsmoment: | 0.5...0.8 N.m för ingång0.5...0.8 N.m för utgång |
| Anslutningar - plintar: | Skruvplintar: 1 x 0.3...1 x 1.5 mm², (AWG 22...AWG 16) för ingångSkruvplintar: 1 x 0.3...1 x 2.5 mm², (AWG 22...AWG 14) för utgång |
| Kapacitansobalans: | 10 pF för ingång/utgång |
| Isolationsresistans: | 1000 MOhm vid 500 V DC |
| Lokal signalering: | LED (grön) för ingångsstatus |
| Minsta brytspänning: | 4 V DC tillslag |
| Maximal brytspänning: | 1 V DC frånslag |
| Ingångsströmgränser: | 9...11 mA |
| Halvledarutgångstyp: | NollspänningskopplingSCR-utgång |
| Belastningsström: | 0.15...12 A |
| Absolut maxspänning: | 600 V |
| Överspänningsström: | 715 A under 16.6 ms750 A under 20 ms |
| Maximalt spänningsfall: | |
| Motoreffekt hk: | 0.33 hk 40 °C 240 V AC |
| Maximal I²t för säkring: | 2560 A².s för 10 ms vid 50 Hz2330 A².s för 8.33 ms vid 60 Hz |
| Maximal läckström: | 0.1 mA frånslaget tillstånd |
| DV/dt: | 500 V/µs frånslaget tillstånd vid maximal spänning |
| Svarstid: | 0.5 cykel (tillslag)0.5 cykel (frånslag) |
| Cos phi: | 0.5 (med maxlast) |
| Överspänningskategori: | III |
| Bredd: | 18 mm |
| Höjd: | 90.3 mm |
| Djup: | 83.7 mm |
| Produktvikt: | 0.09 kg |
| Enhetspresentation: | Komplett produkt |
| Flamhärdighet: | V0 enligt UL 94 |
|---|---|
| Dielektrisk styrka: | 4 kV AC för ingång/utgång4 kV AC för ingång eller utgång till kapsling |
| Föroreningsgrad: | 2 |
| Standarder: | IEC 60950-1IEC 61000IEC 62314 |
| Produktcertifieringar: | ULCSA |
| Märkning: | CE |
| Kapslingsklass IP: | IP20 |
| Omgivande lufttemperatur för drift: | -30...80 °C |
| Omgivande lufttemperatur för lagring: | -30...100 °C |
| Hållbarhetserbjudande status: | Green Premium-produktREACh förordning |
| Code EAN: | 3606480579486 |
|---|
