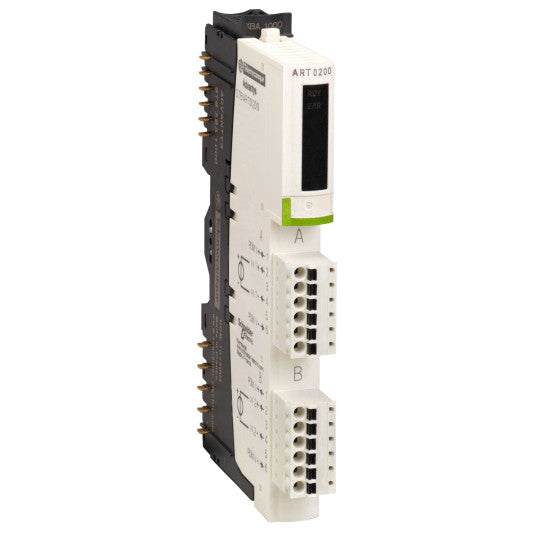

standard analog ingångssats STB - 2 I - 15 bitar + tecken - STBART0200K
BESKRIVNING
| Produktsortiment: | Modicon STB distribuerad I/O-lösning |
|---|---|
| Produkt eller komponenttyp: | Standard analog ingångskit |
| Kitsammansättning: | STBART0200-modulSTBXTS1100, 6-polig skruvkontaktSTBXBA1000 basSTBXTS2100, 6-polig fjäderklämmanslutning |
| Typ av analog ingång: | Spänning +/- 80 mVTemperaturgivare -100...+260 °C Cu 10 2, 3 eller 4 ledare IECTemperaturgivare -100...+450 °C Pt 100 2, 3 eller 4 ledare US/JISTemperaturgivare -100...+450 °C Pt 1000 2, 3 eller 4 ledare US/JISTemperaturgivare -200...+850 °C Pt 100 2, 3 eller 4 ledare IECTemperaturgivare -200...+850 °C Pt 1000 2, 3 eller 4 ledare IECTemperaturgivare -60...+180 °C Ni 100 2, 3 eller 4 ledare IECTemperaturgivare -60...+180 °C Ni 1000 2, 3 eller 4 ledare IECTermoelement +130...+1820 °C termoelement BTermoelement -200...+760 °C termoelement JTermoelement -270...+1000 °C termoelement ETermoelement -270...+1370 °C termoelement KTermoelement -270...+400 °C termoelement TTermoelement -50...+1665 °C termoelement RTermoelement -50...+1665 °C termoelement S |
| Antal analoga ingångar: | 2 |
| Analog ingångsupplösning: | 15 bitar + tecken |
| Typ av filter: | Enkelt lågpassfilter 25 Hz |
| Absolut maximal ingång: | +/- 7,5 V DC |
|---|---|
| Kallbyten: | Ja |
| Hot swapping-reserv: | Ja för standard NIM |
| Fallback-status: | Tillstånd 0 grundläggande NIMAnvändarkonfigurerbara standard NIM |
| Dataformat: | EN 61131-2IEC 61131-2 |
| Ingångsimpedans: | 10 MOhm +/- 80 mV |
| Maximal matningsström för sensorer: | 100 mA per ingångskanal |
| Skyddstyp: | Kortslutningsskydd |
| Absolut noggrannhetsfel: | +/- 0,1 % av full skala 25 °C internt+/- 0,15 % av full skala 25 °C externt |
| Isolering mellan kanaler och logikbuss: | 1500 V under 1 minut |
| Adresseringskrav: | 1 ord för kallkompensering2 ingångsord |
| Produktkompatibilitet: | Monteringsbas STBXBA1000Effektfördelningsmodul STBPDT3100/3105 |
| [Us] nominell matningsspänning: | 24 V DC |
| Matning: | Effektfördelningsmodul |
| Strömförbrukning: | 30 mA vid 5 V DC för logikbuss |
| Mätupplösning: | 0,01 mV spänning0,1 °C eller 0,1 °F temperaturgivare0,1 °C eller 0,1 °F termoelement |
| Omvandlingstid: | 150 ms spänning 60 Hz170 ms spänning 50 Hz180 ms temperaturgivare 60 Hz 2 eller 4 ledare200 ms temperaturgivare 50 Hz 2 eller 4 ledare210 ms termoelement med intern kallkompensering 60 Hz230 ms termoelement med intern kallkompensering 50 Hz300 ms temperaturgivare 60 Hz 3 ledare340 ms temperaturgivare 50 Hz 3 ledare360 ms termoelement med extern kallkompensering 60 Hz400 ms termoelement med extern kallkompensering 50 Hz |
| Maximal ledningsresistans: | 20 Ohm Cu 10 IEC/US/JIS 2 eller 3 ledare20 Ohm Ni 100 IEC/US/JIS 2 eller 3 ledare20 Ohm Pt 100 IEC/US/JIS 2 eller 3 ledare200 Ohm Ni 1000 IEC/US/JIS 2 eller 3 ledare200 Ohm Pt 1000 IEC/US/JIS 2 eller 3 ledare50 Ohm Cu 10 IEC/US/JIS 4 ledare50 Ohm Ni 100 IEC/US/JIS 4 ledare50 Ohm Pt 100 IEC/US/JIS 4 ledare500 Ohm Ni 1000 IEC/US/JIS 4 ledare500 Ohm Pt 1000 IEC/US/JIS 4 ledare |
| Mätnoggrannhet: | +/- 1 °C Ni 100 25 °C externt+/- 1 °C Ni 100 25 °C internt+/- 1 °C Ni 1000 25 °C externt+/- 1 °C Ni 1000 25 °C internt+/- 1 °C Pt 100 25 °C internt+/- 1 °C Pt 1000 25 °C internt+/- 1,75 °C termoelement B med extern kallkompensering 25 °C+/- 1,75 °C termoelement E med extern kallkompensering 25 °C+/- 1,75 °C termoelement J med extern kallkompensering 25 °C+/- 1,75 °C termoelement K med extern kallkompensering 25 °C+/- 1,75 °C termoelement R med extern kallkompensering 25 °C+/- 1,75 °C termoelement S med extern kallkompensering 25 °C+/- 1,75 °C termoelement T med extern kallkompensering 25 °C+/- 2 °C Pt 100 25 °C externt+/- 2 °C Pt 1000 25 °C externt+/- 2,85 °C termoelement B med extern kallkompensering 60 °C+/- 2,85 °C termoelement E med extern kallkompensering 60 °C+/- 2,85 °C termoelement J med extern kallkompensering 60 °C+/- 2,85 °C termoelement K med extern kallkompensering 60 °C+/- 2,85 °C termoelement R med extern kallkompensering 60 °C+/- 2,85 °C termoelement S med extern kallkompensering 60 °C+/- 2,85 °C termoelement T med extern kallkompensering 60 °C+/- 3,6 °C termoelement R med intern kallkompensering 25 °C+/- 4 °C Cu 10 25 °C externt+/- 4 °C Cu 10 25 °C internt+/- 4 °C termoelement K med intern kallkompensering 25 °C+/- 4,1 °C termoelement S med intern kallkompensering 25 °C+/- 4,2 °C termoelement R med intern kallkompensering 60 °C+/- 4,4 °C termoelement T med intern kallkompensering 25 °C+/- 4,6 °C termoelement B med intern kallkompensering 25 °C+/- 4,6 °C termoelement E med intern kallkompensering 25 °C+/- 5 °C termoelement S med intern kallkompensering 60 °C+/- 5,1 °C termoelement J med intern kallkompensering 25 °C+/- 5,5 °C termoelement K med intern kallkompensering 60 °C+/- 6,4 °C termoelement T med intern kallkompensering 60 °C+/- 6,8 °C termoelement B med intern kallkompensering 60 °C+/- 6,8 °C termoelement E med intern kallkompensering 60 °C+/- 7 °C termoelement J med intern kallkompensering 60 °C |
| Märkning: | CE |
| Överspänningskategori: | II |
| Status LED: | 1 LED (grön)modulstatus (RDY)1 LED (röd)modulfel (ERR) |
| Produktcertifieringar: | ULFM klass 1 division 2CSAATEX kategori 3GC-Tick |
|---|---|
| Föroreningsgrad: | 2 enligt IEC 60664-1 |
| Driftshöjd: | |
| IP-kapslingsklass: | IP20 enligt EN 61131-2 klass 1 |
| Omgivande lufttemperatur för drift: | 0...70 °C |
| Omgivande lufttemperatur för drift: | 32...140 °F utan nedsättning |
| Omgivande lufttemperatur för lagring: | -40...85 °C utan nedsättning |
| Omgivande lufttemperatur för lagring: | -40...185 °F utan nedsättning |
| Relativ fuktighet: | 95 % vid 60 °C utan kondensation |
| Vibrationsmotstånd: | +/-0,35 mm vid 10...58 Hz3 gn vid 58...150 Hz på 35 x 7,5 mm symmetrisk DIN-skena5 gn vid 58...150 Hz på 35 x 15 mm symmetrisk DIN-skena |
| Stöttålighet: | 30 gn under 11 ms enligt IEC 88 referens 2-27 |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3595863948691 |
|---|
