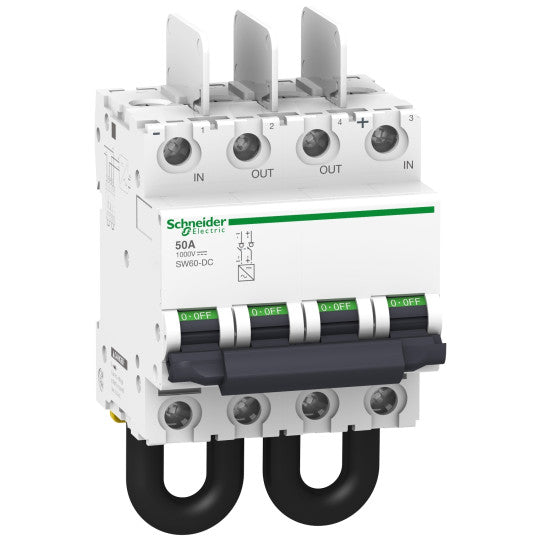

SW60-DC - 2P - 50 A - 1000 V - A9N61699
BESKRIVNING
| Brytarapplikation: | Skydd för solcellsväxelriktare |
|---|---|
| Produktserie: | SW60 |
| Typ av produkt eller komponent: | Brytardelare |
| Enhetens kortnamn: | SW60-DC |
| Polbeskrivning: | 2P |
| Användningskategori: | DC-21A |
| Lämplig för isolering: | Ja enligt EN/IEC 60947-3 |
| [Ie] märkdriftström: | 50 A DC-21A 1000 V DC 40 °C63 A DC-21A 1000 V DC 5 °C61 A DC-21A 1000 V DC 10 °C60 A DC-21A 1000 V DC 15 °C58 A DC-21A 1000 V DC 20 °C56 A DC-21A 1000 V DC 25 °C54 A DC-21A 1000 V DC 30 °C52 A DC-21A 1000 V DC 35 °C48 A DC-21A 1000 V DC 45 °C46 A DC-21A 1000 V DC 50 °C41 A DC-21A 1000 V DC 60 °C35 A DC-21A 1000 V DC 70 °C |
|---|---|
| Frånfallsspänning: | 251 mV 5.02 mOhm 12.54 W 50 A |
| [Ui] märkisolationsspänning: | 1000 V DC |
| [Uimp] märkisolationsspänning: | 6 kV |
| Styrningstyp: | Omkopplare |
| Monteringstyp: | Fast |
| Monteringsstöd: | 35 mm symmetrisk DIN-skena |
| 9 mm delning: | 8 |
| Höjd: | 132.7 mm |
| Bredd: | 72 mm |
| Djup: | 77.4 mm |
| Produktvikt: | 0.53 kg |
| Färg: | Vit |
| Mekanisk hållbarhet: | 20000 cykler |
| Elektrisk hållbarhet: | 3000 cykler |
| Anslutningar - terminaler: | Tunnelterminal (uppåt) 1...35 mm² stelTunnelterminal (uppåt) 1...25 mm² flexibelFörkopplad kabel (nedåt) |
| Åtdragningsmoment: | 3.5 N.m |
| Marknadssegment: | BostäderLiten kommersiell |
| Kompatibilitetskod: | SW60-DC |
| Standarder: | EN/IEC 60947-3 |
|---|---|
| Föroreningsgrad: | 2 |
| Omgivningstemperatur för drift: | -25...70 °C |
| Omgivningstemperatur för lagring: | -40...85 °C |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3606480504143 |
|---|
