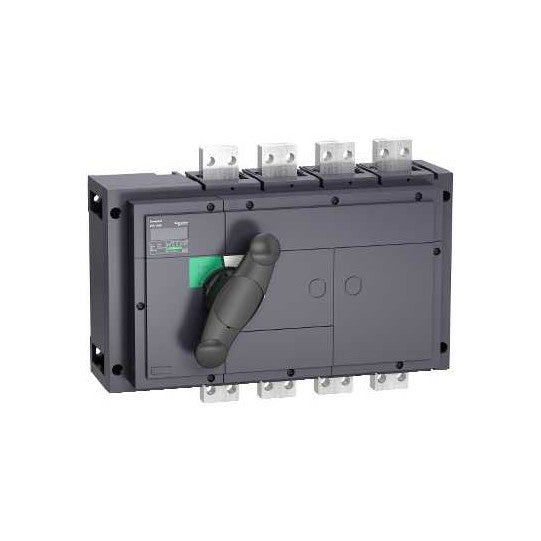

Lastfrånskiljare, Compact NS1000 , 1000 A, standardversion med svart vred, 4-polig - 31333
SKU : 31333
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Lastfrånskiljare, Compact NS1000 , 1000 A, standardversion med svart vred, 4-polig - 31333
BESKRIVNING
| Serie: | ComPact |
|---|---|
| Produktsortiment: | INS630b...2500 |
| Produktnamn: | Compact INS |
| Kort namn på enhet: | Interpact INS1000 |
| Produkt eller komponenttyp: | Lastfrånskiljare |
| Namn på lastfrånskiljare: | Interpact INS1000 |
| Polbeskrivning: | 4P |
| Nätverkstyp: | ACDC |
| Nätverksfrekvens: | 50/60 Hz |
| [Ie] märkdriftström: | AC-21A: 1000 A AC 50/60 Hz 220/240 VAC-21A: 1000 A AC 50/60 Hz 380/415 VAC-21A: 1000 A AC 50/60 Hz 440/480 VAC-21A: 1000 A AC 50/60 Hz 480 V NEMAAC-21A: 1000 A AC 50/60 Hz 500/525 VAC-21A: 1000 A AC 50/60 Hz 660/690 VAC-22A: 1000 A AC 50/60 Hz 220/240 VAC-22A: 1000 A AC 50/60 Hz 380/415 VAC-22A: 1000 A AC 50/60 Hz 440/480 VAC-22A: 1000 A AC 50/60 Hz 480 V NEMAAC-22A: 1000 A AC 50/60 Hz 500/525 VAC-22A: 1000 A AC 50/60 Hz 660/690 VAC-23A: 1000 A AC 50/60 Hz 220/240 VAC-23A: 1000 A AC 50/60 Hz 380/415 VAC-23A: 1000 A AC 50/60 Hz 440/480 VAC-23A: 1000 A AC 50/60 Hz 480 V NEMAAC-23A: 1000 A AC 50/60 Hz 500/525 VAC-23A: 1000 A AC 50/60 Hz 660/690 VDC-21A: 1000 A DC 125 V 2 poles in seriesDC-22A: 1000 A DC 125 V 2 poles in seriesDC-23A: 1000 A DC 125 V 2 poles in seriesDC-21A: 1000 A DC 250 V 4 poles in seriesDC-22A: 1000 A DC 250 V 4 poles in seriesDC-23A: 1000 A DC 250 V 4 poles in series |
| [Ui] isolationsspänning: | 1000 V AC 50/60 Hz |
| [Uimp] märkimpulsspänning: | 12 kV |
| [Ith] konventionell termisk ström i fri luft: | 1000 A vid 60 °C |
| [Icm] märkförmåga att slutna kortslutningsström: | 330 kA med uppströms skyddsbrytare 690 V AC vid 50/60 Hz75 kA lastfrånskiljare ensam 690 V AC vid 50/60 Hz |
| [Ue] driftspänning: | 690 V AC 50/60 Hz250 V DC |
| Lämplighet för isolering: | Ja |
| Indikator för kontaktposition: | Ja |
| Synlig brytning: | Nej |
| Föroreningsgrad: | 3 |
| Styrenhetstyp: | Direkt vridhandtag på framsidan |
|---|---|
| Handtagsfärg: | Svart |
| Monteringssätt: | Fast |
| Monteringsstöd: | SkenaPlåt |
| Övre anslutning: | Front |
| Nedre anslutning: | Front |
| Maximal effekt: | AC-23: 315 kW vid 220/240 V AC 50/60 HzAC-23: 560 kW vid 380/400 V AC 50/60 HzAC-23: 630 kW vid 415 V AC 50/60 HzAC-23: 710 kW vid 500/525 V AC 50/60 HzAC-23: 900 kW vid 660/690 V AC 50/60 Hz |
| Nominell användning: | Kontinuerlig |
| Intermittent driftklass: | Klass 120 - 60 % |
| [Icw] märk kortvarig tålighetsström: | 10 kA under 20 s enligt IEC 60947-320 kA under 3 s enligt IEC 60947-335 kA under 1 s enligt IEC 60947-342 kA under 0.8 s enligt IEC 60947-350 kA under 0.5 s enligt IEC 60947-38 kA under 30 s enligt IEC 60947-3 |
| Mekanisk livslängd: | 3000 cykler |
| Elektrisk livslängd: | AC-21A: 500 cykler 220/240 V AC 50/60 HzAC-21A: 500 cykler 380/415 V AC 50/60 HzAC-21A: 500 cykler 440/480 V AC 50/60 HzAC-21A: 500 cykler 480 V AC 50/60 Hz enligt NEMAAC-21A: 500 cykler 500/525 V AC 50/60 HzAC-21A: 500 cykler 660/690 V AC 50/60 HzAC-22A: 500 cykler 220/240 V AC 50/60 HzAC-22A: 500 cykler 380/415 V AC 50/60 HzAC-22A: 500 cykler 440/480 V AC 50/60 HzAC-22A: 500 cykler 480 V AC 50/60 Hz enligt NEMAAC-22A: 500 cykler 500/525 V AC 50/60 HzAC-22A: 500 cykler 660/690 V AC 50/60 HzAC-23A: 500 cykler 220/240 V AC 50/60 HzAC-23A: 500 cykler 380/415 V AC 50/60 HzAC-23A: 500 cykler 440/480 V AC 50/60 HzAC-23A: 500 cykler 480 V AC 50/60 Hz enligt NEMAAC-23A: 500 cykler 500/525 V AC 50/60 HzAC-23A: 500 cykler 660/690 V AC 50/60 HzDC-21A: 500 cykler 125 V DC 2 poles in seriesDC-22A: 500 cykler 125 V DC 2 poles in seriesDC-23A: 500 cykler 125 V DC 2 poles in seriesDC-21A: 500 cykler 250 V DC 4 poles in seriesDC-22A: 500 cykler 250 V DC 4 poles in seriesDC-23A: 500 cykler 250 V DC 4 poles in series |
| Anslutningsavstånd: | 70 mm |
| Höjd: | 300 mm |
| Bredd: | 410 mm |
| Djup: | 146.5 mm |
| Produktvikt: | 18 kg |
| Kompatibilitetskod: | INS1000 |
| Standarder: | IEC 60947-3IEC 60947-1 |
|---|---|
| Produktcertifieringar: | KEMA-KEUR |
| IP-kapslingsklass: | IP40 enligt IEC 60529 |
| IK-kapslingsklass: | IK07 enligt EN 50102 |
| Omgivande lufttemperatur för drift: | -25...70 °C |
| Omgivande lufttemperatur för lagring: | -50...85 °C |
| Hållbarhet: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3303430313335 |
|---|
