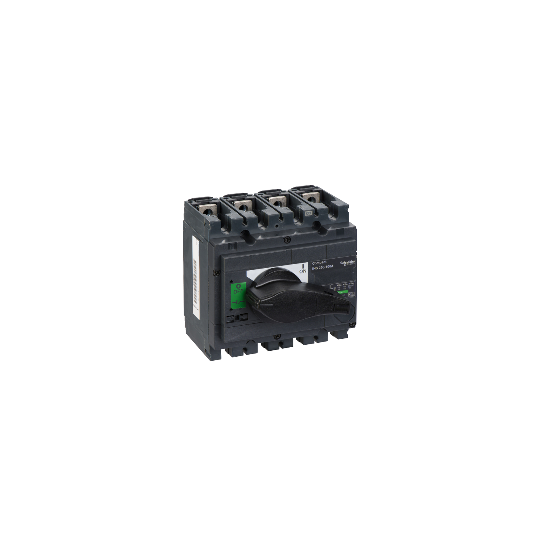

lastfrånskiljare, Compact INS250-100, 100 A, standardutförande med svart vred, 4-polig - 31101
SKU : 31101
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
lastfrånskiljare, Compact INS250-100, 100 A, standardutförande med svart vred, 4-polig - 31101
BESKRIVNING
| Serie: | ComPact |
|---|---|
| Produktsortiment: | INS250 |
| Typ av produkt eller komponent: | Brytfrånskiljare |
| Produktnamn: | Compact INS |
| Kort namn på enhet: | Interpact INS250 |
| Brytfrånskiljare - namn: | Interpact INS250 |
| Beskrivning av poler: | 4P |
| Nätverkstyp: | DCAC |
| Nätverksfrekvens: | 50/60 Hz |
| [Ie] märkdriftström: | AC-22A: 100 A AC 50/60 Hz 220/240 VAC-22A: 100 A AC 50/60 Hz 380/415 VAC-22A: 100 A AC 50/60 Hz 440/480 VAC-22A: 100 A AC 50/60 Hz 480 V NEMAAC-22A: 100 A AC 50/60 Hz 500/525 VAC-22A: 100 A AC 50/60 Hz 660/690 VAC-23A: 100 A AC 50/60 Hz 220/240 VAC-23A: 100 A AC 50/60 Hz 380/415 VAC-23A: 100 A AC 50/60 Hz 440/480 VAC-23A: 100 A AC 50/60 Hz 480 V NEMAAC-23A: 100 A AC 50/60 Hz 500/525 VAC-23A: 100 A AC 50/60 Hz 660/690 VDC-22A: 100 A DC 125 V 2 poler i serieDC-22A: 100 A DC 250 V 4 poler i serieDC-23A: 100 A DC 125 V 2 poler i serieDC-23A: 100 A DC 250 V 4 poler i serie |
| [Ui] nominell isolationsspänning: | 750 V AC 50/60 Hz |
| [Ith] konventionell termisk ström i fri luft: | 100 A vid 60 °C |
| [Icm] märk kortslutningsbrytförmåga: | 30 kA brytfrånskiljare ensam 690 V AC vid 50/60 Hz330 kA med skyddsbrytare uppströms 690 V AC vid 50/60 Hz |
| [Ue] nominell driftspänning: | 250 V DC690 V AC 50/60 Hz |
| Lämplighet för isolering: | Ja |
| Lägesindikator för kontakter: | Ja |
| Synligt brytställe: | Nej |
| Föroreningsgrad: | 3 |
| Manövertyp: | Direkt frontmanöverhandtag |
|---|---|
| Handtagsfärg: | Svart |
| Montagesätt: | Fast |
| Monteringsstöd: | PlattaSkena |
| Anslutning upptill: | Fram |
| Anslutning nedtill: | Fram |
| Maximal effekt: | AC-23: 22 kW vid 220/240 V AC 50/60 HzAC-23: 22 kW vid 230 V AC 50/60 Hz (NEMA)AC-23: 45 kW vid 380/415 V AC 50/60 HzAC-23: 55 kW vid 440 V AC 50/60 HzAC-23: 55 kW vid 480 V AC 50/60 Hz (NEMA)AC-23: 55 kW vid 500/525 V AC 50/60 HzAC-23: 55 kW vid 660/690 V AC 50/60 Hz |
| Märkbelastning: | Oavbruten |
| [Icw] märk korttidsmotstånd ström: | 1.8 kA under 30 s överensstämmer med IEC 60947-32.2 kA under 20 s överensstämmer med IEC 60947-34.9 kA under 3 s överensstämmer med IEC 60947-38.5 kA under 1 s överensstämmer med IEC 60947-3 |
| Mekanisk hållbarhet: | 15000 cykler |
| Elektrisk hållbarhet: | AC-22A: 1500 cykler 440 V AC 50/60 HzAC-22A: 1500 cykler 500 V AC 50/60 HzAC-22A: 1500 cykler 690 V AC 50/60 HzAC-23A: 1500 cykler 440 V AC 50/60 HzAC-23A: 1500 cykler 500 V AC 50/60 HzAC-23A: 1500 cykler 690 V AC 50/60 HzDC-22A: 1500 cykler 250 V DC 4 poler i serieDC-23A: 1500 cykler 250 V DC 4 poler i serie |
| Anslutningsavstånd: | 35 mm |
| Höjd: | 136 mm |
| Bredd: | 140 mm |
| Djup: | 96 mm |
| Produktvikt: | 2.2 kg |
| Kompatibilitetskod: | INS250 |
| Standarder: | IEC 60947-1IEC 60947-3 |
|---|---|
| Produktcertifieringar: | CCCKEMA-KEUR |
| IP-kapslingsklass: | IP40 överensstämmer med IEC 60529 |
| IK-skyddsgrad: | IK07 överensstämmer med EN 50102 |
| Omgivande lufttemperatur för drift: | -25...70 °C |
| Omgivande lufttemperatur för förvaring: | -50...85 °C |
| Hållbar erbjudandestatus: | Green Premium-produktREACh förordningen |
| Kod EAN: | 3303430311010 |
|---|
