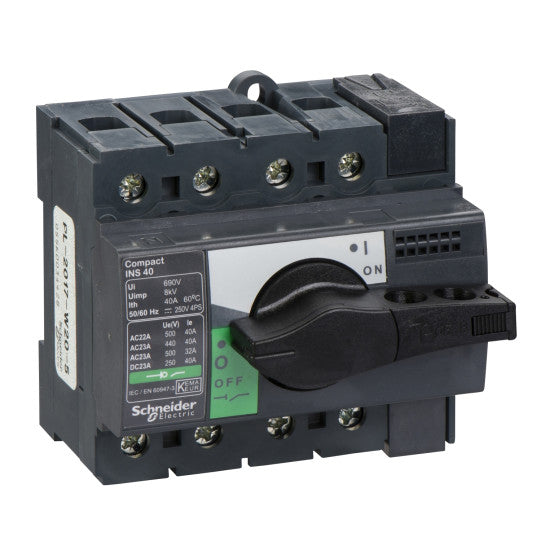

Lastfrånskiljare, Compact INS40, 40 A, standardutförande med svart vred, 4-polig - 28901
SKU : 28901
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Lastfrånskiljare, Compact INS40, 40 A, standardutförande med svart vred, 4-polig - 28901
BESKRIVNING
| Serie: | ComPact |
|---|---|
| Produktserie: | INS40...160 |
| Produktnamn: | Compact INS |
| Produkt- eller komponenttyp: | Frånskiljare |
| Enhetens kortnamn: | Compact INS40 |
| Brytfrånskiljarens namn: | Compact INS40 |
| Polbeskrivning: | 4P |
| Nätverkstyp: | DCAC |
| Nätfrekvens: | 50/60 Hz |
| [Ie] nominell driftström: | AC-22A: 40 A AC 50/60 Hz 220/240 VAC-22A: 40 A AC 50/60 Hz 380/415 VAC-22A: 40 A AC 50/60 Hz 440/480 VAC-22A: 40 A AC 50/60 Hz 500 VAC-23A: 32 A AC 50/60 Hz 500 VAC-23A: 40 A AC 50/60 Hz 220/240 VAC-23A: 40 A AC 50/60 Hz 380/415 VAC-23A: 40 A AC 50/60 Hz 440/480 VDC-22A: 40 A DC 125 V 2 poles in seriesDC-23A: 40 A DC 125 V 2 poles in seriesDC-22A: 40 A DC 250 V 4 poles in seriesDC-23A: 40 A DC 250 V 4 poles in series |
| [Ui] nominell isolationsspänning: | 690 V AC 50/60 Hz |
| [Uimp] nominell impulsöverspänningshållfasthet: | 8 kV |
| [Ith] konventionell termisk ström i fri luft: | 40 A vid 60 °C |
| [Icm] nominell kortslutningsbrytförmåga: | 15 kA brytfrånskiljare ensam 500 V AC vid 50/60 Hz75 kA med överordnad dvärgbrytare 500 V AC vid 50/60 Hz |
| [Ue] nominell driftspänning: | 500 V AC 50/60 Hz250 V DC |
| Lämplighet för isolering: | Ja |
| Kontaktpositionsindikator: | Ja |
| Synlig brytning: | Nej |
| Föroreningsgrad: | 3 |
| Kontrolltyp: | Vridhandtag |
|---|---|
| Handtagsfärg: | Svart |
| Monteringstyp: | Fast |
| Monteringsunderlag: | DIN-skenaPlatta |
| Anslutning uppåt: | Framsida |
| Anslutning nedåt: | Framsida |
| Kabeltvärsnitt: | 1.5...50 mm² |
| Maximal effekt: | AC-23: 11 kW vid 220/240 V AC 50/60 HzAC-23: 18.5 kW vid 500/525 V AC 50/60 HzAC-23: 20 kW vid 380/415 V AC 50/60 HzAC-23: 22 kW vid 440 V AC 50/60 Hz |
| Nominell drift: | Oavbruten |
| Periodisk driftklass: | Klass 120 - 60 % |
| Kapslingsmått för Ithe: | 190 mm x 115 mm x 55 mm |
| [Icw] nominell korttidsöverströmsförmåga: | 0.067 kA under 20 s enligt IEC 60947-31.73 kA under 3 s enligt IEC 60947-33 kA under 1 s enligt IEC 60947-35.5 kA under 30 s enligt IEC 60947-3 |
| Mekanisk hållbarhet: | 20000 cykler |
| Elektrisk hållbarhet: | AC-22A: 1500 cykler 220/240 V AC 50/60 HzAC-22A: 1500 cykler 380/415 V AC 50/60 HzAC-22A: 1500 cykler 440 V AC 50/60 HzAC-22A: 1500 cykler 500 V AC 50/60 HzAC-23A: 1500 cykler 220/240 V AC 50/60 HzAC-23A: 1500 cykler 380/415 V AC 50/60 HzAC-23A: 1500 cykler 440 V AC 50/60 HzAC-23A: 1500 cykler 500 V AC 50/60 HzDC-22A: 1500 cykler 250 V DC 4 poles in seriesDC-23A: 1500 cykler 250 V DC 4 poles in series |
| Anslutningsavstånd: | 18 mm |
| Höjd: | 85 mm |
| Bredd: | 90 mm |
| Djup: | 62.5 mm |
| Produktvikt: | 0.6 kg |
| Kompatibilitetskod: | INS40 |
| Standarder: | IEC 60947-3IEC 60947-1 |
|---|---|
| Produktcertifieringar: | CCCKEMA-KEUR |
| IP-kapslingsklass: | IP40 enligt IEC 60529 |
| IK-slagtålighet: | IK07 enligt EN 50102 |
| Omgivningstemperatur för drift: | -25...70 °C |
| Omgivningstemperatur för lagring: | -50...85 °C |
| Hållbarhet: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3303430289012 |
|---|
