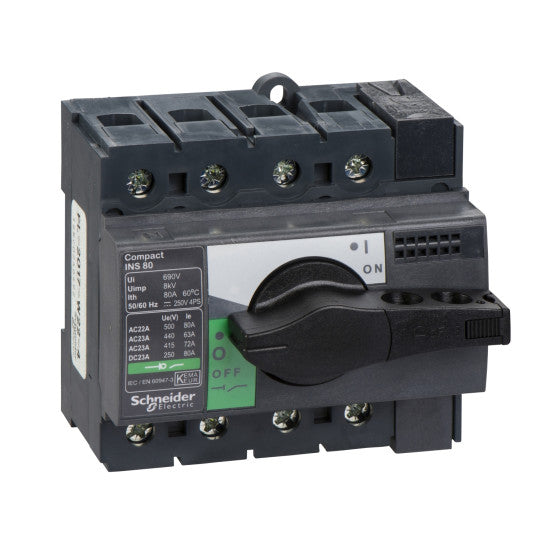

Lastfrånskiljare, Compact INS80, 80 A, standardversion med svart vred, 4-polig - 28905
BESKRIVNING
| Serie: | ComPact |
|---|---|
| Produktsortiment: | INS40...160 |
| Produktnamn: | Compact INS |
| Produkt eller komponenttyp: | Lastfrånskiljare |
| Enhets kortnamn: | Compact INS80 |
| Lastfrånskiljarens namn: | Compact INS80 |
| Polbeskrivning: | 4P |
| Nätverkstyp: | AC/DC |
| Nätfrekvens: | 50/60 Hz |
| [Ie] nominell driftström: | AC-23A: 40 A AC 50/60 Hz 500 V AC-23A: 63 A AC 50/60 Hz 440/480 V AC-22A: 80 A AC 50/60 Hz 220/240 V AC-22A: 80 A AC 50/60 Hz 380/415 V AC-22A: 80 A AC 50/60 Hz 440/480 V AC-22A: 80 A AC 50/60 Hz 500 V AC-23A: 72 A AC 50/60 Hz 380/415 V AC-23A: 80 A AC 50/60 Hz 220/240 V DC-22A: 80 A DC 125 V 2 poler i serie DC-23A: 80 A DC 125 V 2 poler i serie DC-22A: 80 A DC 250 V 4 poler i serie DC-23A: 80 A DC 250 V 4 poler i serie |
| [Ui] nominell isolationsspänning: | 690 V AC 50/60 Hz |
| [Uimp] nominell impuls tål spänning: | 8 kV |
| [Ith] konventionell termisk ström i fri luft: | 80 A vid 60 °C |
| [Icm] nominell kortslutningsström: | 15 kA lastfrånskiljare ensam 500 V AC vid 50/60 Hz75 kA med uppströms skyddsbrytare 500 V AC vid 50/60 Hz |
| [Ue] nominell driftspänning: | 500 V AC 50/60 Hz250 V DC |
| Lämplighet för isolering: | Ja |
| Indikator för kontaktläge: | Ja |
| Synlig brytning: | Nej |
| Föroreningsgrad: | 3 |
| Manövertyp: | Vridhandtag |
|---|---|
| Handtag färg: | Svart |
| Monteringssätt: | Fast |
| Monteringsstöd: | PlattaDIN-skena |
| Anslutning uppåt: | Framsida |
| Anslutning nedåt: | Framsida |
| Kabeltvärsnitt: | 1.5...50 mm² |
| Maximal effekt: | AC-23: 22 kW vid 500/525 V AC 50/60 Hz AC-23: 22 kW vid 220/240 V AC 50/60 Hz AC-23: 37 kW vid 380/415 V AC 50/60 Hz AC-23: 37 kW vid 440 V AC 50/60 Hz |
| Märkspecifikation: | Oavbruten |
| Periodisk driftklass: | Klass 120 - 60 % |
| Kapslingsmått för Ith: | 190 mm x 115 mm x 55 mm |
| [Icw] nominell kortvarig tålighetsström: | 0.067 kA under 20 s enl. IEC 60947-31.73 kA under 3 s enl. IEC 60947-33 kA under 1 s enl. IEC 60947-35.5 kA under 30 s enl. IEC 60947-3 |
| Mekanisk hållbarhet: | 20000 cykler |
| Elektrisk hållbarhet: | AC-22A: 1500 cykler 220/240 V AC 50/60 Hz AC-22A: 1500 cykler 380/415 V AC 50/60 Hz AC-22A: 1500 cykler 440 V AC 50/60 Hz AC-22A: 1500 cykler 500 V AC 50/60 Hz AC-23A: 1500 cykler 220/240 V AC 50/60 Hz AC-23A: 1500 cykler 380/415 V AC 50/60 Hz AC-23A: 1500 cykler 440 V AC 50/60 Hz AC-23A: 1500 cykler 500 V AC 50/60 Hz DC-22A: 1500 cykler 250 V DC 4 poler i serie DC-23A: 1500 cykler 250 V DC 4 poler i serie |
| Anslutningsavstånd: | 18 mm |
| Höjd: | 85 mm |
| Bredd: | 90 mm |
| Djup: | 62.5 mm |
| Produktvikt: | 0.6 kg |
| Kompatibilitetskod: | INS80 |
| Standarder: | IEC 60947-3IEC 60947-1 |
|---|---|
| Produktcertifikat: | CCCKEMA-KEUR |
| IP-kapslingsklass: | IP40 enl. IEC 60529 |
| IK-skyddsklass: | IK07 enl. EN 50102 |
| Omgivande lufttemperatur vid drift: | -25...70 °C |
| Omgivande lufttemperatur för lagring: | -50...85 °C |
| Hållbarhetsstatus: | Green Premium-produktREACh-förordning |
| EAN-kod: | 3303430289050 |
|---|
