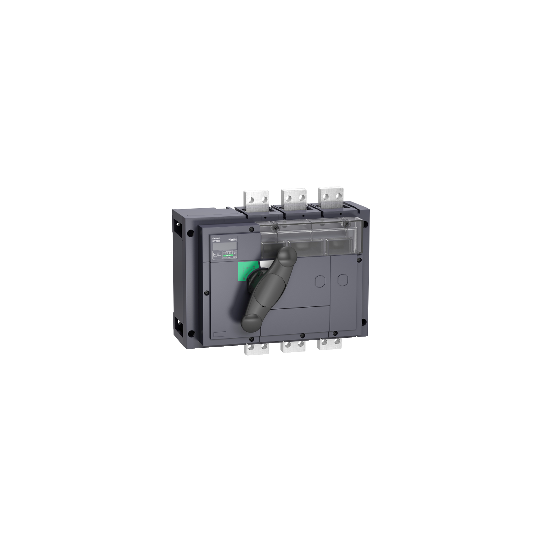

Lastfrånskiljare, Compact INV1250, synlig brytpunkt, 1250 A, standardutförande med svart vred, 3-polig - 31362
SKU : 31362
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Lastfrånskiljare, Compact INV1250, synlig brytpunkt, 1250 A, standardutförande med svart vred, 3-polig - 31362
BESKRIVNING
| Serie: | ComPact |
|---|---|
| Produktområde: | INV630b...2500 |
| Produktnamn: | ComPacT INS |
| Kort beskrivning av enhet: | Interpact INV1250 |
| Typ av produkt eller komponent: | Lastbrytare |
| Namn på lastbrytare: | Interpact INV1250 |
| Polbeskrivning: | 3P |
| Nätverkstyp: | DCAC |
| Nätverksfrekvens: | 50/60 Hz |
| [Ie] nominell driftström: | AC-21A: 1250 A AC 50/60 Hz 220/240 VAC-21A: 1250 A AC 50/60 Hz 380/415 VAC-21A: 1250 A AC 50/60 Hz 440/480 VAC-21A: 1250 A AC 50/60 Hz 480 V NEMAAC-21A: 1250 A AC 50/60 Hz 500/525 VAC-21A: 1250 A AC 50/60 Hz 660/690 VAC-22A: 1250 A AC 50/60 Hz 220/240 VAC-22A: 1250 A AC 50/60 Hz 380/415 VAC-22A: 1250 A AC 50/60 Hz 440/480 VAC-22A: 1250 A AC 50/60 Hz 480 V NEMAAC-22A: 1250 A AC 50/60 Hz 500/525 VAC-22A: 1250 A AC 50/60 Hz 660/690 VAC-23A: 1250 A AC 50/60 Hz 220/240 VAC-23A: 1250 A AC 50/60 Hz 380/415 VAC-23A: 1250 A AC 50/60 Hz 440/480 VAC-23A: 1250 A AC 50/60 Hz 480 V NEMAAC-23A: 1250 A AC 50/60 Hz 500/525 VAC-23A: 1250 A AC 50/60 Hz 660/690 VDC-21A: 1250 A DC 125 V 2 poles in seriesDC-22A: 1250 A DC 125 V 2 poles in seriesDC-23B: 1250 A DC 125 V 2 poles in series |
| [Ui] nominell isolationsspänning: | 1000 V AC 50/60 Hz |
| [Uimp] nominell impulsöverspänningsmärkspänning: | 12 kV |
| [Ith] konventionell termisk ström i fri luft: | 1250 A vid 60 °C |
| [Icm] nominell kortslutningsbrytförmåga: | 75 kA lastbrytare enbart 690 V AC vid 50/60 Hz75 kA med uppströms skyddsbrytare 690 V AC vid 50/60 Hz |
| [Ue] nominell driftspänning: | 250 V DC690 V AC 50/60 Hz |
| Lämplighet för isolering: | Ja |
| Kontaktpositionsindikator: | Ja |
| Synlig brytning: | Ja |
| Föroreningsgrad: | 3 |
| Kontrolltyp: | Direkt framåt vridhandtag |
|---|---|
| Handtagsfärg: | Svart |
| Monteringsläge: | Fast |
| Monteringsstöd: | PlattaSkena |
| Uppströms anslutning: | Fram |
| Nedströms anslutning: | Fram |
| Maximal effekt: | AC-23: 400 kW vid 220/240 V AC 50/60 HzAC-23: 710 kW vid 380/400 V AC 50/60 HzAC-23: 800 kW vid 415 V AC 50/60 HzAC-23: 900 kW vid 500/525 V AC 50/60 Hz |
| Nominell drift: | Oavbruten |
| Intermittent driftklass: | Klass 120 - 60 % |
| [Icw] nominell kortvarig tålström: | 10 kA under 20 s enligt IEC 60947-320 kA under 3 s enligt IEC 60947-335 kA under 1 s enligt IEC 60947-342 kA under 0.8 s enligt IEC 60947-350 kA under 0.5 s enligt IEC 60947-38 kA under 30 s enligt IEC 60947-3 |
| Mekanisk livslängd: | 3000 cykler |
| Elektrisk livslängd: | AC-21A: 500 cykler 220/240 V AC 50/60 HzAC-21A: 500 cykler 380/415 V AC 50/60 HzAC-21A: 500 cykler 440/480 V AC 50/60 HzAC-21A: 500 cykler 500/525 V AC 50/60 HzAC-21A: 500 cykler 660/690 V AC 50/60 HzAC-22A: 500 cykler 220/240 V AC 50/60 HzAC-22A: 500 cykler 380/415 V AC 50/60 HzAC-22A: 500 cykler 440/480 V AC 50/60 HzAC-22A: 500 cykler 500/525 V AC 50/60 HzAC-22A: 500 cykler 660/690 V AC 50/60 HzAC-23A: 500 cykler 220/240 V AC 50/60 HzAC-23A: 500 cykler 380/415 V AC 50/60 HzAC-23A: 500 cykler 440/480 V AC 50/60 HzAC-23A: 500 cykler 500/525 V AC 50/60 HzAC-23A: 500 cykler 660/690 V AC 50/60 HzDC-21A: 500 cykler 125 V DC 2 poler i serieDC-22A: 500 cykler 125 V DC 2 poler i serieDC-23A: 500 cykler 125 V DC 2 poler i serie |
| Anslutningsavstånd: | 70 mm |
| Höjd: | 300 mm |
| Bredd: | 340 mm |
| Djup: | 146.5 mm |
| Nettovikt: | 14 kg |
| Kompatibilitetskod: | INV1250 |
| Standarder: | IEC 60947-3IEC 60947-1 |
|---|---|
| Produktcertifieringar: | KEMA-KEUR |
| IP-kapslingsklass: | IP40 enligt IEC 60529 |
| IK-skyddsgrad: | IK07 enligt EN 50102 |
| Omgivningstemperatur för drift: | -25...70 °C |
| Omgivningstemperatur för lagring: | -50...85 °C |
| Hållbart erbjudandestatus: | Green Premium produktREACh-förordningen |
| Förpackning 1: Typ av enhet: | PCEAntal enheter i förpackning 1 |
| EAN-kod: | 3303430313625 |
|---|
