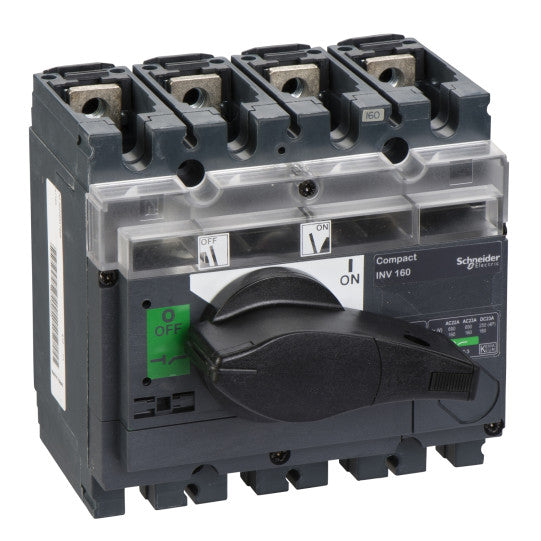

Lastfrånskiljare, Compact INV160, synlig brytning, 160 A, standardversion med svart vredhandtag, 4-polig - 31165
SKU : 31165
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Lastfrånskiljare, Compact INV160, synlig brytning, 160 A, standardversion med svart vredhandtag, 4-polig - 31165
BESKRIVNING
| Serie: | ComPact |
|---|---|
| Produktsortiment: | INV100...250 |
| Produktnamn: | Compact INV |
| Typ av produkt eller komponent: | Frånskiljare |
| Kort namn på enhet: | Interpact INV160 |
| Namn på frånskiljare: | Interpact INV160 |
| Polbeskrivning: | 4P |
| Nätverkstyp: | DCAC |
| Nätverksfrekvens: | 50/60 Hz |
| Handtagets färg: | Svart |
| [Ie] nominell driftström: | AC-21A: 160 A AC 50/60 Hz 220/240 VAC-21A: 160 A AC 50/60 Hz 380/415 VAC-21A: 160 A AC 50/60 Hz 440/480 VAC-21A: 160 A AC 50/60 Hz 480 V NEMAAC-21A: 160 A AC 50/60 Hz 500/525 VAC-21A: 160 A AC 50/60 Hz 660/690 VAC-22A: 160 A AC 50/60 Hz 220/240 VAC-22A: 160 A AC 50/60 Hz 380/415 VAC-22A: 160 A AC 50/60 Hz 440/480 VAC-22A: 160 A AC 50/60 Hz 480 V NEMAAC-22A: 160 A AC 50/60 Hz 500/525 VAC-22A: 160 A AC 50/60 Hz 660/690 VAC-23A: 160 A AC 50/60 Hz 220/240 VAC-23A: 160 A AC 50/60 Hz 380/415 VAC-23A: 160 A AC 50/60 Hz 440/480 VAC-23A: 160 A AC 50/60 Hz 480 V NEMAAC-23A: 160 A AC 50/60 Hz 500/525 VAC-23A: 160 A AC 50/60 Hz 660/690 VDC-21A: 160 A DC 125 V 2 poler i serieDC-22A: 160 A DC 125 V 2 poler i serieDC-23B: 160 A DC 125 V 2 poler i serieDC-21A: 160 A DC 250 V 4 poler i serieDC-22A: 160 A DC 250 V 4 poler i serieDC-23B: 160 A DC 250 V 4 poler i serie |
| [Ui] nominell isolationsspänning: | 750 V AC 50/60 Hz |
| [Uimp] nominell impulsöverspänningshållfasthet: | 8 kV |
| [Ith] konventionell termisk ström i fri luft: | 160 A vid 60 °C |
| [Icm] nominell brytförmåga vid kortslutning: | 30 kA frånskiljare ensam 690 V AC vid 50/60 Hz330 kA med strömbrytare för överströmskydd 690 V AC vid 50/60 Hz |
| [Ue] nominell driftspänning: | 690 V AC 50/60 Hz250 V DC |
| Lämplighet för isolering: | Ja |
| Kontaktpositionsindikator: | Ja |
| Synlig frånskiljning: | Ja |
| Föroreningsgrad: | 3 |
| Manövertyp: | Vridhandtag |
|---|---|
| Montering: | Fast |
| Monteringsstöd: | PlåtSkena |
| Anslutning uppåt: | Front |
| Anslutning nedåt: | Front |
| Maximal effekt: | AC-23: 110 kW vid 500/525 V AC 50/60 HzAC-23: 45 kW vid 220/240 V AC 50/60 HzAC-23: 45 kW vid 230 V AC 50/60 Hz (NEMA)AC-23: 50 kW vid 480 V AC 50/60 Hz (NEMA)AC-23: 75 kW vid 380/415 V AC 50/60 HzAC-23: 90 kW vid 440 V AC 50/60 HzAC-23: 90 kW vid 660/690 V AC 50/60 Hz |
| Märktjänst: | Oavbruten |
| [Icw] nominell korttidsströmhållfasthet: | 1.8 kA under 30 s enligt IEC 60947-32.2 kA under 20 s enligt IEC 60947-34.9 kA under 3 s enligt IEC 60947-38.5 kA under 1 s enligt IEC 60947-3 |
| Mekanisk hållbarhet: | 15000 cykler |
| Elektrisk hållbarhet: | AC-22A: 1500 cykler 440 V AC 50/60 HzAC-22A: 1500 cykler 500 V AC 50/60 HzAC-22A: 1500 cykler 690 V AC 50/60 HzAC-23A: 1500 cykler 440 V AC 50/60 HzAC-23A: 1500 cykler 500 V AC 50/60 HzAC-23A: 1500 cykler 690 V AC 50/60 HzDC-22A: 1500 cykler 250 V DCDC-23A: 1500 cykler 250 V DC |
| Anslutningsavstånd: | 45 mm |
| Höjd: | 136 mm |
| Bredd: | 140 mm |
| Djup: | 96 mm |
| Produktvikt: | 2.2 kg |
| Kompatibilitetskod: | INV160 |
| Standarder: | IEC 60947-1IEC 60947-3 |
|---|---|
| Produktcertifieringar: | KEMA-KEURCCC |
| Kapslingsklass IP: | IP40 enligt IEC 60529 |
| Kapslingsklass IK: | IK07 enligt EN 50102 |
| Omgivningstemperatur vid drift: | -25...70 °C |
| Omgivningstemperatur för lagring: | -50...85 °C |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3303430311652 |
|---|
