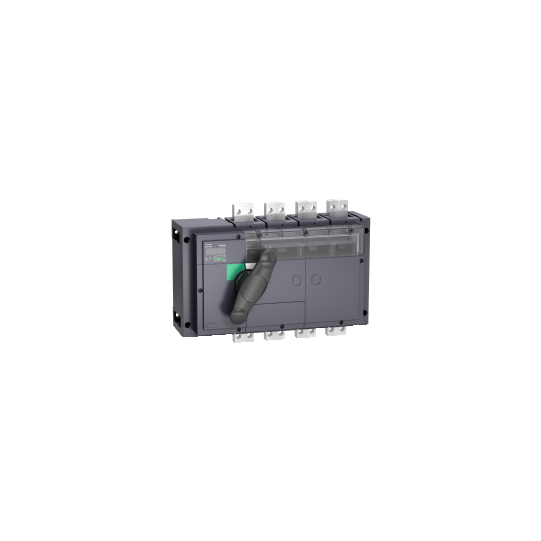

Lastfrånskiljare, Compact INV1600, synlig brytpunkt, 1600 A, standardversion med svart vred, 4-polig - 31365
SKU : 31365
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Lastfrånskiljare, Compact INV1600, synlig brytpunkt, 1600 A, standardversion med svart vred, 4-polig - 31365
BESKRIVNING
| Serie: | ComPact |
|---|---|
| Produktsortiment: | INV630b...2500 |
| Produktnamn: | Compact INS |
| Kort namn på enhet: | Interpact INV1600 |
| Typ av produkt eller komponent: | Frånskiljare |
| Namn på brytare: | Interpact INV1600 |
| Polbeskrivning: | 4P |
| Nätverkstyp: | ACDC |
| Nätverksfrekvens: | 50/60 Hz |
| [Ie] märkdriftström: | AC-21A: 1250 A AC 50/60 Hz 440/480 VAC-21A: 1250 A AC 50/60 Hz 480 V NEMAAC-21A: 1250 A AC 50/60 Hz 500/525 VAC-21A: 1250 A AC 50/60 Hz 660/690 VAC-22A: 1250 A AC 50/60 Hz 440/480 VAC-22A: 1250 A AC 50/60 Hz 480 V NEMAAC-22A: 1250 A AC 50/60 Hz 500/525 VAC-22A: 1250 A AC 50/60 Hz 660/690 VAC-23A: 1250 A AC 50/60 Hz 220/240 VAC-23A: 1250 A AC 50/60 Hz 380/415 VAC-23A: 1250 A AC 50/60 Hz 440/480 VAC-23A: 1250 A AC 50/60 Hz 480 V NEMAAC-23A: 1250 A AC 50/60 Hz 500/525 VAC-23A: 1250 A AC 50/60 Hz 660/690 VAC-21A: 1450 A AC 50/60 Hz 220/240 VAC-21A: 1450 A AC 50/60 Hz 380/415 VAC-21B: 1600 A AC 50/60 Hz 220/240 VAC-21B: 1600 A AC 50/60 Hz 380/415 VAC-21B: 1600 A AC 50/60 Hz 440/480 VAC-21B: 1600 A AC 50/60 Hz 480 V NEMAAC-21B: 1600 A AC 50/60 Hz 500/525 VAC-21B: 1600 A AC 50/60 Hz 660/690 VAC-22A: 1450 A AC 50/60 Hz 220/240 VAC-22A: 1450 A AC 50/60 Hz 380/415 VAC-22B: 1600 A AC 50/60 Hz 220/240 VAC-22B: 1600 A AC 50/60 Hz 380/415 VAC-22B: 1600 A AC 50/60 Hz 440/480 VAC-22B: 1600 A AC 50/60 Hz 480 V NEMAAC-22B: 1600 A AC 50/60 Hz 500/525 VAC-22B: 1600 A AC 50/60 Hz 660/690 VDC-21A: 1600 A DC 125 V 2 poler i serieDC-22A: 1600 A DC 125 V 2 poler i serieDC-23A: 1600 A DC 125 V 2 poler i serieDC-21A: 1600 A DC 250 V 4 poler i serieDC-22A: 1600 A DC 250 V 4 poler i serieDC-23A: 1600 A DC 250 V 4 poler i serie |
| [Ui] isolationsmärkspänning: | 1000 V AC 50/60 Hz |
| [Uimp] märkimpulsspänning: | 12 kV |
| [Ith] konventionell termisk ström i fri luft: | 1600 A vid 60 °C |
| [Icm] märkförmåga för kortslutning: | 75 kA brytare ensam 690 V AC vid 50/60 Hz75 kA med skyddande strömbrytare uppströms 690 V AC vid 50/60 Hz |
| [Ue] märkdriftspänning: | 690 V AC 50/60 Hz250 V DC |
| Lämplig för isolering: | Ja |
| Indikator för kontaktposition: | Ja |
| Synlig brytpunkt: | Ja |
| Föroreningsgrad: | 3 |
| Typ av styrning: | Direkt vridhandtag på framsidan |
|---|---|
| Färg på handtag: | Svart |
| Monteringssätt: | Fast |
| Monteringsstöd: | Plattasken |
| Anslutning uppströms: | Främre |
| Anslutning nedströms: | Främre |
| Maximal effekt: | AC-23: 400 kW vid 220/240 V AC 50/60 HzAC-23: 710 kW vid 380/400 V AC 50/60 HzAC-23: 800 kW vid 415 V AC 50/60 HzAC-23: 900 kW vid 500/525 V AC 50/60 Hz |
| Nominell tull: | Oavbruten |
| Klass för intermittent drift: | Klass 120 - 60 % |
| [Icw] märk kortvarig uthållighetsström: | 10 kA under 20 s enligt IEC 60947-320 kA under 3 s enligt IEC 60947-335 kA under 1 s enligt IEC 60947-342 kA under 0.8 s enligt IEC 60947-350 kA under 0.5 s enligt IEC 60947-38 kA under 30 s enligt IEC 60947-3 |
| Mekanisk hållbarhet: | 3000 cykler |
| Elektrisk hållbarhet: | AC-21A: 500 cykler 220/240 V AC 50/60 HzAC-21A: 500 cykler 380/415 V AC 50/60 HzAC-21A: 500 cykler 440/480 V AC 50/60 HzAC-21A: 500 cykler 500/525 V AC 50/60 HzAC-21A: 500 cykler 660/690 V AC 50/60 HzAC-22A: 500 cykler 220/240 V AC 50/60 HzAC-22A: 500 cykler 380/415 V AC 50/60 HzAC-22A: 500 cykler 440/480 V AC 50/60 HzAC-22A: 500 cykler 500/525 V AC 50/60 HzAC-22A: 500 cykler 660/690 V AC 50/60 HzDC-21A: 500 cykler 125 V DC 2 poler i serieDC-22A: 500 cykler 125 V DC 2 poler i serieDC-23A: 500 cykler 125 V DC 2 poler i serieDC-21A: 500 cykler 250 V DC 4 poler i serieDC-22A: 500 cykler 250 V DC 4 poler i serieDC-23A: 500 cykler 250 V DC 4 poler i serieAC-21B: 100 cykler 220/240 V AC 50/60 HzAC-21B: 100 cykler 380/415 V AC 50/60 HzAC-21B: 100 cykler 440/480 V AC 50/60 HzAC-21B: 100 cykler 500/525 V AC 50/60 HzAC-21B: 100 cykler 660/690 V AC 50/60 HzAC-22B: 100 cykler 220/240 V AC 50/60 HzAC-22B: 100 cykler 380/415 V AC 50/60 HzAC-22B: 100 cykler 440/480 V AC 50/60 HzAC-22B: 100 cykler 500/525 V AC 50/60 HzAC-22B: 100 cykler 660/690 V AC 50/60 HzAC-23B: 500 cykler 220/240 V AC 50/60 HzAC-23B: 500 cykler 380/415 V AC 50/60 HzAC-23B: 500 cykler 440/480 V AC 50/60 HzAC-23B: 500 cykler 500/525 V AC 50/60 HzAC-23B: 500 cykler 660/690 V AC 50/60 Hz |
| Anslutningsavstånd: | 70 mm |
| Höjd: | 300 mm |
| Bredd: | 340 mm |
| Djup: | 146.5 mm |
| Produktvikt: | 18 kg |
| Kompatibilitetskod: | INV1600 |
| Standarder: | IEC 60947-1IEC 60947-3 |
|---|---|
| Produktcertifieringar: | KEMA-KEUR |
| Kapslingsklass IP: | IP40 enligt IEC 60529 |
| Kapslingsklass IK: | IK07 enligt EN 50102 |
| Omgivande lufttemperatur för drift: | -25...70 °C |
| Omgivande lufttemperatur för lagring: | -50...85 °C |
| Hållbarhetsstatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3303430313656 |
|---|
