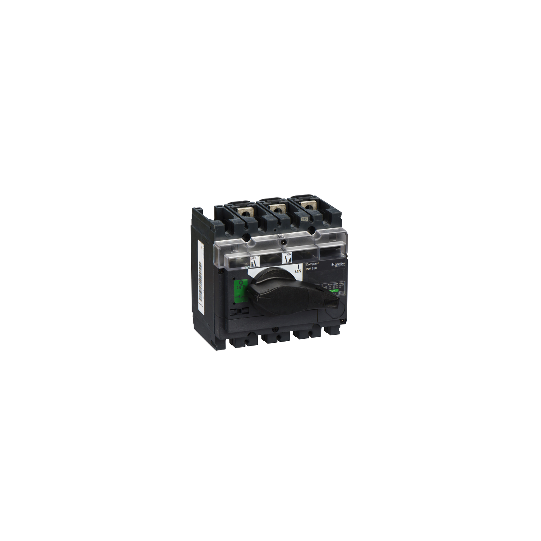

Frånskiljare, Compact INV250, med synlig brytpunkt, 250 A, standardutförande med svart vred, 3-polig - 31166
SKU : 31166
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Frånskiljare, Compact INV250, med synlig brytpunkt, 250 A, standardutförande med svart vred, 3-polig - 31166
BESKRIVNING
| Serie: | ComPact |
|---|---|
| Produktsortiment: | INV100...250 |
| Produktnamn: | Compact INV |
| Produkt- eller komponenttyp: | Frånskiljare |
| Enhetens kortnamn: | Interpact INV250 |
| Frånskiljarens namn: | Interpact INV250 |
| Polbeskrivning: | 3P |
| Nätverkstyp: | DCAC |
| Nätverksfrekvens: | 50/60 Hz |
| Handtagsfärg: | Svart |
| [Ie] nominell driftström: | AC-23A: 200 A AC 50/60 Hz 500/525 VAC-23A: 200 A AC 50/60 Hz 660/690 VDC-23B: 200 A DC 125 V 2 poles in seriesAC-21A: 250 A AC 50/60 Hz 220/240 VAC-21A: 250 A AC 50/60 Hz 380/415 VAC-21A: 250 A AC 50/60 Hz 440/480 VAC-21A: 250 A AC 50/60 Hz 480 V NEMAAC-21A: 250 A AC 50/60 Hz 500/525 VAC-21A: 250 A AC 50/60 Hz 660/690 VAC-22A: 250 A AC 50/60 Hz 220/240 VAC-22A: 250 A AC 50/60 Hz 380/415 VAC-22A: 250 A AC 50/60 Hz 440/480 VAC-22A: 250 A AC 50/60 Hz 480 V NEMAAC-22A: 250 A AC 50/60 Hz 500/525 VAC-22A: 250 A AC 50/60 Hz 660/690 VAC-23A: 250 A AC 50/60 Hz 220/240 VAC-23A: 250 A AC 50/60 Hz 380/415 VAC-23A: 250 A AC 50/60 Hz 440/480 VAC-23A: 250 A AC 50/60 Hz 480 V NEMADC-21A: 250 A DC 125 V 2 poles in seriesDC-22A: 250 A DC 125 V 2 poles in series |
| [Ui] isolationsspänning: | 750 V AC 50/60 Hz |
| [Uimp] nominell impuls tål spänning: | 8 kV |
| [Ith] konventionell termisk ström i fri luft: | 250 A at 60 °C |
| [Icm] nominell kortslutningsbrytförmåga: | 30 kA frånskiljare ensam 690 V AC at 50/60 Hz330 kA with upstream protection circuit breaker 690 V AC at 50/60 Hz |
| [Ue] nominell driftspänning: | 250 V DC690 V AC 50/60 Hz |
| Lämplighet för isolering: | Ja |
| Kontaktlägesindikator: | Ja |
| Synlig frånskiljning: | Ja |
| Föroreningsgrad: | 3 |
| Kontrolltyp: | Vridhandtag |
|---|---|
| Monteringstyp: | Fast |
| Monteringsstöd: | PlåtSkena |
| Övre anslutning: | Front |
| Nedre anslutning: | Front |
| Maximal effekt: | AC-23: 132 kW at 500/525 V AC 50/60 HzAC-23: 160 kW at 660/690 V AC 50/60 HzAC-23: 132 kW at 380/415 V AC 50/60 HzAC-23: 150 kW at 440 V AC 50/60 HzAC-23: 150 kW at 480 V AC 50/60 Hz (NEMA)AC-23: 75 kW at 220/240 V AC 50/60 HzAC-23: 75 kW at 230 V AC 50/60 Hz (NEMA) |
| Märkspecifikation: | Oavbruten |
| [Icw] nominell korttids tål ström: | 1.8 kA under 30 s enligt IEC 60947-32.2 kA under 20 s enligt IEC 60947-34.9 kA under 3 s enligt IEC 60947-38.5 kA under 1 s enligt IEC 60947-3 |
| Mekanisk hållbarhet: | 15000 cykler |
| Elektrisk hållbarhet: | AC-22A: 1500 cykler 440 V AC 50/60 HzAC-22A: 1500 cykler 500 V AC 50/60 HzAC-22A: 1500 cykler 690 V AC 50/60 HzAC-23A: 1500 cykler 440 V AC 50/60 HzAC-23A: 1500 cykler 500 V AC 50/60 HzAC-23A: 1500 cykler 690 V AC 50/60 HzDC-22A: 1500 cykler 125 V DCDC-23A: 1500 cykler 125 V DC |
| Anslutningsavstånd: | 45 mm |
| Höjd: | 136 mm |
| Bredd: | 140 mm |
| Djup: | 96 mm |
| Nettovikt: | 2 kg |
| Kompatibilitetskod: | INV250 |
| Standarder: | IEC 60947-1IEC 60947-3 |
|---|---|
| Produktcertifieringar: | KEMA-KEURCCC |
| IP-skyddsklass: | IP40 enligt IEC 60529 |
| IK-skyddsklass: | IK07 enligt EN 50102 |
| Omgivande lufttemperatur för drift: | -25...70 °C |
| Omgivande lufttemperatur för lagring: | -50...85 °C |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| Enhetstyp för Förpackning 1: | PCENumber of Units in Package 1 |
| EAN-kod: | 3303430311669 |
|---|
