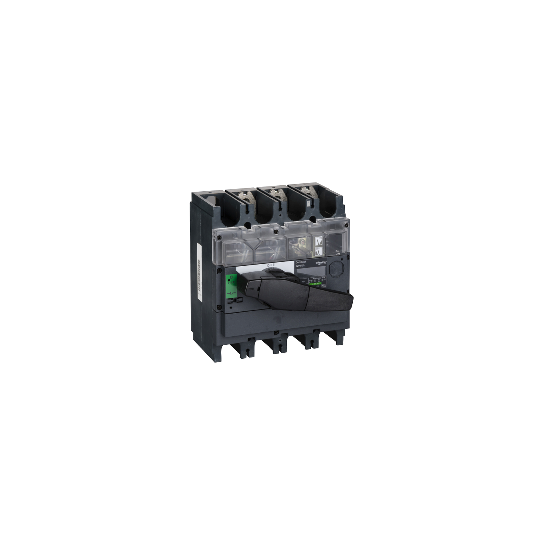

lastfrånskiljare, Compact INV500, synlig brytpunkt, 500 A, standardutförande med svart vred, 3-polig - 31172
SKU : 31172
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
lastfrånskiljare, Compact INV500, synlig brytpunkt, 500 A, standardutförande med svart vred, 3-polig - 31172
BESKRIVNING
| Serie: | ComPact |
|---|---|
| Produktsortiment: | INV320...630 |
| Produktnamn: | Compact INV |
| Produkt eller komponenttyp: | Frånskiljare |
| Kort namn på enhet: | Interpact INV500 |
| Namn på brytarfrånskiljare: | Interpact INV500 |
| Polbeskrivning: | 3P |
| Nätverkstyp: | DCAC |
| Nätfrekvens: | 50/60 Hz |
| Handtagsfärg: | Svart |
| [Ie] nominell driftström: | AC-21A: 500 A AC 50/60 Hz 220/240 VAC-21A: 500 A AC 50/60 Hz 380/415 VAC-21A: 500 A AC 50/60 Hz 440/480 VAC-21A: 500 A AC 50/60 Hz 480 V NEMAAC-21A: 500 A AC 50/60 Hz 500/525 VAC-21A: 500 A AC 50/60 Hz 660/690 VAC-22A: 500 A AC 50/60 Hz 220/240 VAC-22A: 500 A AC 50/60 Hz 380/415 VAC-22A: 500 A AC 50/60 Hz 440/480 VAC-22A: 500 A AC 50/60 Hz 480 V NEMAAC-22A: 500 A AC 50/60 Hz 500/525 VAC-22A: 500 A AC 50/60 Hz 660/690 VAC-23A: 500 A AC 50/60 Hz 220/240 VAC-23A: 500 A AC 50/60 Hz 380/415 VAC-23A: 500 A AC 50/60 Hz 440/480 VAC-23A: 500 A AC 50/60 Hz 480 V NEMAAC-23A: 500 A AC 50/60 Hz 500/525 VAC-23A: 500 A AC 50/60 Hz 660/690 VDC-21A: 500 A DC 125 V 2 poles in seriesDC-22A: 500 A DC 125 V 2 poles in seriesDC-23A: 500 A DC 125 V 2 poles in series |
| [Ui] nominell isolationsspänning: | 750 V AC 50/60 Hz |
| [Uimp] nominell impulsspänning: | 8 kV |
| [Ith] konventionell termisk ström i fri luft: | 500 A vid 60 °C |
| [Icm] nominell kortslutningsbrytförmåga: | 330 kA med uppströms skyddsbrytare 690 V AC vid 50/60 Hz50 kA frånskiljare ensam 690 V AC vid 50/60 Hz |
| [Ue] nominell driftspänning: | 250 V DC690 V AC 50/60 Hz |
| Lämplighet för isolering: | Ja |
| Kontaktpositionsindikator: | Ja |
| Synlig brytning: | Ja |
| Föroreningsgrad: | 3 |
| Kontrolltyp: | Vridhandtag |
|---|---|
| Monteringsmetod: | Fast |
| Monteringsstöd: | SkenaPlatta |
| Anslutning uppåt: | Fram |
| Anslutning nedåt: | Fram |
| Maximal effekt: | AC-23: 132 kW vid 220/240 V AC 50/60 HzAC-23: 150 kW vid 230 V AC 50/60 Hz (NEMA)AC-23: 250 kW vid 380/415 V AC 50/60 HzAC-23: 250 kW vid 440 V AC 50/60 HzAC-23: 250 kW vid 480 V AC 50/60 Hz (NEMA)AC-23: 355 kW vid 500/525 V AC 50/60 HzAC-23: 500 kW vid 660/690 V AC 50/60 Hz |
| Nominell drift: | Oavbruten |
| [Icw] nominell kortvarig tålström: | 11.5 kA under 3 s enligt IEC 60947-320 kA under 1 s enligt IEC 60947-34 kA under 30 s enligt IEC 60947-34.9 kA under 20 s enligt IEC 60947-3 |
| Mekanisk livslängd: | 10000 cykler |
| Elektrisk livslängd: | AC-21A: 1000 cykler 440 V AC 50/60 HzAC-21A: 1000 cykler 500 V AC 50/60 HzAC-21A: 1000 cykler 690 V AC 50/60 HzAC-22A: 1000 cykler 440 V AC 50/60 HzAC-22A: 1000 cykler 500 V AC 50/60 HzAC-22A: 1000 cykler 690 V AC 50/60 HzAC-23A: 1000 cykler 440 V AC 50/60 HzAC-23A: 1000 cykler 500 V AC 50/60 HzAC-23A: 1000 cykler 690 V AC 50/60 HzDC-21A: 1000 cykler 125 V DCDC-22A: 1000 cykler 125 V DCDC-23A: 1000 cykler 125 V DC |
| Anslutningsavstånd: | 45 mm |
| Höjd: | 205 mm |
| Bredd: | 185 mm |
| Djup: | 130 mm |
| Nettovikt: | 4.6 kg |
| Kompatibilitetskod: | INV500 |
| Standarder: | IEC 60947-3IEC 60947-1 |
|---|---|
| Produktcertifieringar: | CCCKEMA-KEUR |
| IP-kapslingsklass: | IP40 enligt IEC 60529 |
| IK-skyddsgrad: | IK07 enligt EN 50102 |
| Omgivningstemperatur för drift: | -25...70 °C |
| Omgivningstemperatur för lagring: | -50...85 °C |
| Status för hållbart erbjudande: | Green Premium produktREACh-förordningen |
| Paketets typenhet 1: | PCENumber of Units in Package 1 |
| EAN-kod: | 3303430311720 |
|---|
