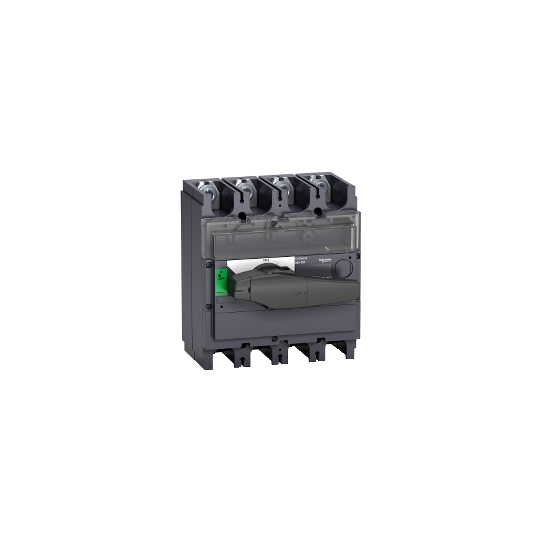

Lastfrånskiljare, Compact INV500, synlig brytpunkt, 500 A, standardversion med svart vred, 4-polig - 31173
SKU : 31173
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Lastfrånskiljare, Compact INV500, synlig brytpunkt, 500 A, standardversion med svart vred, 4-polig - 31173
BESKRIVNING
| Serie: | ComPact |
|---|---|
| Produktområde: | INV320...630 |
| Produktnamn: | Compact INV |
| Typ av produkt eller komponent: | Frånskiljare |
| Kort namn på enhet: | Interpact INV500 |
| Namn på brytarlänk: | Interpact INV500 |
| Polbeskrivning: | 4P |
| Nätverkstyp: | DCAC |
| Nätfrekvens: | 50/60 Hz |
| Handtagets färg: | Svart |
| [Ie] nominell driftström: | AC-21A: 500 A AC 50/60 Hz 220/240 VAC-21A: 500 A AC 50/60 Hz 380/415 VAC-21A: 500 A AC 50/60 Hz 440/480 VAC-21A: 500 A AC 50/60 Hz 480 V NEMAAC-21A: 500 A AC 50/60 Hz 500/525 VAC-21A: 500 A AC 50/60 Hz 660/690 VAC-22A: 500 A AC 50/60 Hz 220/240 VAC-22A: 500 A AC 50/60 Hz 380/415 VAC-22A: 500 A AC 50/60 Hz 440/480 VAC-22A: 500 A AC 50/60 Hz 480 V NEMAAC-22A: 500 A AC 50/60 Hz 500/525 VAC-22A: 500 A AC 50/60 Hz 660/690 VAC-23A: 500 A AC 50/60 Hz 220/240 VAC-23A: 500 A AC 50/60 Hz 380/415 VAC-23A: 500 A AC 50/60 Hz 440/480 VAC-23A: 500 A AC 50/60 Hz 480 V NEMAAC-23A: 500 A AC 50/60 Hz 500/525 VAC-23A: 500 A AC 50/60 Hz 660/690 VDC-21A: 500 A DC 125 V 2 poler i serieDC-22A: 500 A DC 125 V 2 poler i serieDC-23A: 500 A DC 125 V 2 poler i serieDC-21A: 500 A DC 250 V 4 poler i serieDC-22A: 500 A DC 250 V 4 poler i serieDC-23A: 500 A DC 250 V 4 poler i serie |
| [Ui] nominell isolationsspänning: | 750 V AC 50/60 Hz |
| [Uimp] nominell impulsspänning: | 8 kV |
| [Ith] konventionell termisk ström i fri luft: | 500 A vid 60 °C |
| [Icm] nominell kortslutningsbrytförmåga: | 330 kA med skyddsbrytare 690 V AC vid 50/60 Hz50 kA frånskiljare ensam 690 V AC vid 50/60 Hz |
| [Ue] nominell driftspänning: | 690 V AC 50/60 Hz250 V DC |
| Lämplighet för isolering: | Ja |
| Kontaktpositionsindikator: | Ja |
| Synligt brytområde: | Ja |
| Föroreningsgrad: | 3 |
| Styrtyp: | Vridhandtag |
|---|---|
| Monteringsläge: | Fast |
| Monteringsstöd: | SkenaPlatta |
| Anslutning upptill: | Framtill |
| Anslutning nedtill: | Framtill |
| Maximal effekt: | AC-23: 132 kW vid 220/240 V AC 50/60 HzAC-23: 150 kW vid 230 V AC 50/60 Hz (NEMA)AC-23: 250 kW vid 380/415 V AC 50/60 HzAC-23: 250 kW vid 440 V AC 50/60 HzAC-23: 250 kW vid 480 V AC 50/60 Hz (NEMA)AC-23: 355 kW vid 500/525 V AC 50/60 HzAC-23: 500 kW vid 660/690 V AC 50/60 Hz |
| Nominell drift: | Oavbruten |
| [Icw] Nominell korttidsbeständig ström: | 11.5 kA under 3 s enligt IEC 60947-320 kA under 1 s enligt IEC 60947-34 kA under 30 s enligt IEC 60947-34.9 kA under 20 s enligt IEC 60947-3 |
| Mekanisk hållbarhet: | 10000 cykler |
| Elektrisk hållbarhet: | AC-21A: 1000 cykler 440 V AC 50/60 HzAC-21A: 1000 cykler 500 V AC 50/60 HzAC-21A: 1000 cykler 690 V AC 50/60 HzAC-22A: 1000 cykler 440 V AC 50/60 HzAC-22A: 1000 cykler 500 V AC 50/60 HzAC-22A: 1000 cykler 690 V AC 50/60 HzAC-23A: 1000 cykler 440 V AC 50/60 HzAC-23A: 1000 cykler 500 V AC 50/60 HzAC-23A: 1000 cykler 690 V AC 50/60 HzDC-21A: 1000 cykler 250 V DCDC-22A: 1000 cykler 250 V DCDC-23A: 1000 cykler 250 V DC |
| Anslutningsavstånd: | 45 mm |
| Höjd: | 205 mm |
| Bredd: | 185 mm |
| Djup: | 130 mm |
| Nettovikt: | 4.9 kg |
| Kompatibilitetskod: | INV500 |
| Standarder: | IEC 60947-3IEC 60947-1 |
|---|---|
| Produktcertifieringar: | CCCKEMA-KEUR |
| Kapslingsklass IP: | IP40 enligt IEC 60529 |
| Kapslingsklass IK: | IK07 enligt EN 50102 |
| Omgivningstemperatur vid drift: | -25...70 °C |
| Omgivningstemperatur vid förvaring: | -50...85 °C |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordning |
| Enhetstyp för förpackning 1: | PCENumber of Units in Package 1 |
| EAN-kod: | 3303430311737 |
|---|
