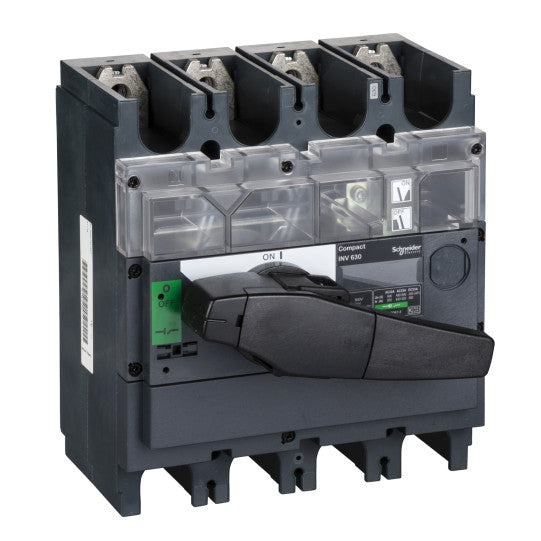

lastfrånskiljare, Compact INV630, synlig brytpunkt, 630 A, standardutförande med svart vred, 4-polig - 31175
SKU : 31175
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
lastfrånskiljare, Compact INV630, synlig brytpunkt, 630 A, standardutförande med svart vred, 4-polig - 31175
BESKRIVNING
| Serie: | ComPact |
|---|---|
| Produktsortiment: | INV320...630 |
| Produktnamn: | Compact INV |
| Produkt eller komponenttyp: | Lastfrånskiljare |
| Kort namn på enhet: | Interpact INV630 |
| Namn på lastfrånskiljare: | Interpact INV630 |
| Polbeskrivning: | 4P |
| Nätverkstyp: | DCAC |
| Nätverksfrekvens: | 50/60 Hz |
| Färghandtag: | Svart |
| [Ie] märkdriftsström: | AC-23A: 500 A AC 50/60 Hz 500/525 VAC-23A: 500 A AC 50/60 Hz 660/690 VAC-21A: 630 A AC 50/60 Hz 220/240 VAC-21A: 630 A AC 50/60 Hz 380/415 VAC-21A: 630 A AC 50/60 Hz 440/480 VAC-21A: 630 A AC 50/60 Hz 480 V NEMAAC-21A: 630 A AC 50/60 Hz 500/525 VAC-21A: 630 A AC 50/60 Hz 660/690 VAC-22A: 550 A AC 50/60 Hz 660/690 VAC-22A: 630 A AC 50/60 Hz 220/240 VAC-22A: 630 A AC 50/60 Hz 380/415 VAC-22A: 630 A AC 50/60 Hz 440/480 VAC-22A: 630 A AC 50/60 Hz 480 V NEMAAC-22A: 630 A AC 50/60 Hz 500/525 VAC-23A: 630 A AC 50/60 Hz 220/240 VAC-23A: 630 A AC 50/60 Hz 380/415 VAC-23A: 630 A AC 50/60 Hz 440/480 VAC-23A: 630 A AC 50/60 Hz 480 V NEMAAC-23B: 630 A AC 50/60 Hz 220/240 VAC-23B: 630 A AC 50/60 Hz 380/415 VAC-23B: 630 A AC 50/60 Hz 440/480 VAC-23B: 630 A AC 50/60 Hz 480 V NEMAAC-23B: 630 A AC 50/60 Hz 500/525 VAC-23B: 630 A AC 50/60 Hz 660/690 VDC-21A: 550 A DC 125 V 2 poles in seriesDC-22A: 550 A DC 125 V 2 poles in seriesDC-23A: 550 A DC 125 V 2 poles in seriesDC-23B: 630 A DC 125 V 2 poles in seriesDC-21A: 550 A DC 250 V 4 poles in seriesDC-22A: 550 A DC 250 V 4 poles in seriesDC-23A: 550 A DC 250 V 4 poles in seriesDC-23B: 630 A DC 250 V 4 poles in series |
| [Ui] märkisolationsspänning: | 750 V AC 50/60 Hz |
| [Uimp] märkimpulsspänning: | 8 kV |
| [Ith] konventionell termisk ström i fri luft: | 630 A vid 60 °C |
| [Icm] märk kortslutningsbrytförmåga: | 330 kA med frånkopplare 690 V AC vid 50/60 Hz50 kA frånskiljare ensam 690 V AC vid 50/60 Hz |
| [Ue] märkdriftsspänning: | 690 V AC 50/60 Hz250 V DC |
| Lämplighet för isolering: | Ja |
| Kontaktpositionsindikator: | Ja |
| Synlig brytning: | Ja |
| Föroreningsgrad: | 3 |
| Styrning: | Vridhandtag |
|---|---|
| Montering: | Fast |
| Monteringsstöd: | PlattaSkena |
| Övre anslutning: | Front |
| Nedre anslutning: | Front |
| Maximal effekt: | AC-23: 200 kW vid 220/240 V AC 50/60 HzAC-23: 200 kW vid 230 V AC 50/60 Hz (NEMA)AC-23: 315 kW vid 380/415 V AC 50/60 HzAC-23: 375 kW vid 480 V AC 50/60 Hz (NEMA)AC-23: 400 kW vid 440 V AC 50/60 HzAC-23: 400 kW vid 500/525 V AC 50/60 HzAC-23: 560 kW vid 660/690 V AC 50/60 Hz |
| Märkintermittens: | Oavbruten |
| [Icw] märk kortvarig tålström: | 11.5 kA under 3 s i enlighet med IEC 60947-320 kA under 1 s i enlighet med IEC 60947-34 kA under 30 s i enlighet med IEC 60947-34.9 kA under 20 s i enlighet med IEC 60947-3 |
| Mekanisk hållbarhet: | 10000 cykler |
| Elektrisk hållbarhet: | AC-21A: 1000 cykler 440 V AC 50/60 HzAC-21A: 1000 cykler 500 V AC 50/60 HzAC-21A: 1000 cykler 690 V AC 50/60 HzAC-22A: 1000 cykler 440 V AC 50/60 HzAC-22A: 1000 cykler 500 V AC 50/60 HzAC-22A: 1000 cykler 690 V AC 50/60 HzAC-23A: 1000 cykler 440 V AC 50/60 HzAC-23A: 1000 cykler 500 V AC 50/60 HzAC-23A: 1000 cykler 690 V AC 50/60 HzDC-21A: 1000 cykler 250 V DCDC-22A: 1000 cykler 250 V DCDC-23A: 1000 cykler 250 V DCAC-23B: 200 cykler 500 V AC 50/60 HzAC-23B: 200 cykler 690 V AC 50/60 HzDC-23B: 200 cykler 250 V DC |
| Anslutningsavstånd: | 45 mm |
| Höjd: | 205 mm |
| Bredd: | 185 mm |
| Djup: | 130 mm |
| Produktvikt: | 4.9 kg |
| Kompatibilitetskod: | INV630 |
| Standarder: | IEC 60947-1IEC 60947-3 |
|---|---|
| Produktcertifieringar: | CCCKEMA-KEUR |
| IP-kapslingsklass: | IP40 i enlighet med IEC 60529 |
| IK-skyddsgrad: | IK07 i enlighet med EN 50102 |
| Omgivningstemperatur vid drift: | -25...70 °C |
| Omgivningstemperatur vid lagring: | -50...85 °C |
| Hållbarhetsstatus: | Green Premium-produktREACh förordning |
| EAN-kod: | 3303430311751 |
|---|
