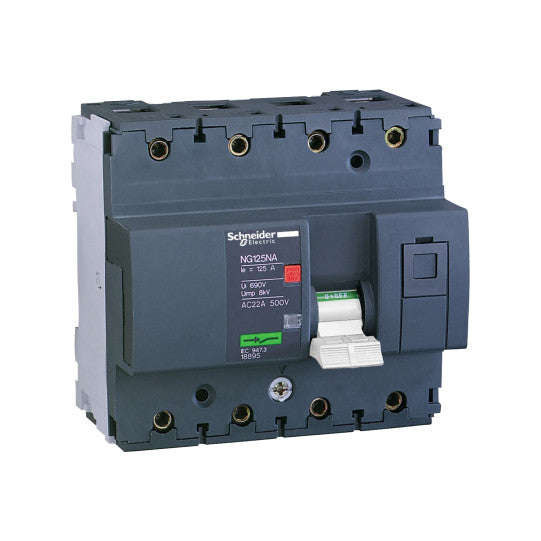

Lastfrånskiljare NG125NA - 3P + N - 100 A - 18899
SKU : 18899
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
Lastfrånskiljare NG125NA - 3P + N - 100 A - 18899
BESKRIVNING
| Produktserie: | NG125 |
|---|---|
| Serie: | Acti 9 |
| Produktnamn: | Acti 9 NG125NA |
| Typ av produkt eller komponent: | Frånskiljare |
| Kort namn på enhet: | NG125NA |
| Apparatanvändning: | Till- och frånslagning under lastDistribution |
| Polbeskrivning: | 4P |
| Nolläge: | Vänster |
| Antal skyddade poler: | 4 |
| Användarkategori: | AC-22A enligt IEC 60947-3AC-22B enligt IEC 60947-3AC-23B enligt IEC 60947-3 |
| Lämplighet för isolation: | Ja enligt IEC 60947-3 |
| [Ie] märkdriftsström: | 100 A vid 500 V AC 50/60 Hz |
|---|---|
| [Ue] märkspänning: | 500 V AC 50/60 Hz |
| [Icm] märk kortslutningsbrytförmåga: | 2 kA frånskiljare ensam |
| [Icw] märk korttidsmotstånd ström: | 1.5 kA under 50 ms enligt IEC 60947-3 |
| [Ui] märk isolationsspänning: | 690 V AC 50/60 Hz enligt IEC 60947-3 |
| [Uimp] märk impulsöverspänningshållfasthet: | 8 kV enligt IEC 60947-3 |
| Kontaktpositionsindikator: | Ja |
| Styrning: | Manuell utlösnings testVippa |
| Lokal signalering: | TILL/FRÅN-indikationUtlösningsindikator |
| Monteringssätt: | Fast |
| Monteringsstöd: | 35 mm symmetrisk DIN-skena |
| 9 mm moduler: | 12 |
| Höjd: | 103 mm |
| Bredd: | 108 mm |
| Djup: | 81 mm |
| Produktvikt: | 0.96 kg |
| Färg: | Svart |
| Mekanisk hållbarhet: | 20000 cykler |
| Elektrisk hållbarhet: | Kategori A (förutom AC20, DC20): 1500 cykler AC 50/60 Hz enligt IEC 60947-3Kategori B (förutom AC20, DC20): 300 cykler AC 50/60 Hz enligt IEC 60947-3 |
| Möjlighet till hänglåsning: | Kan hänglåsas |
| Beskrivning av låsalternativ: | Integrerad hänglåsning |
| Anslutningar - plintar: | Tunnelklämmor (övre eller nedre) 16...70 mm² styvTunnelklämmor (övre eller nedre) 10...50 mm² flexibel |
| Avmantlingslängd: | Strömkrets: 20 mm för topp- eller bottenanslutning |
| Åtdragningsmoment: | Strömkrets: 6 N.m topp eller botten |
| Kompatibilitetskod: | NG125 |
| Standarder: | IEC 60947-3EN 60947-3 |
|---|---|
| Produktcertifieringar: | VDE |
| Kapslingsklass IP: | IP20 enligt IEC 60529IP40 enligt IEC 60529 |
| IK-skyddsgrad: | IK05 |
| Föroreningsgrad: | 3 enligt IEC 60947-3 |
| Tropikalisering: | 2 enligt IEC 60068-1 |
| Omgivande lufttemperatur för drift: | -10...60 °C |
| Omgivande lufttemperatur för lagring: | -40...70 °C |
| Hållbarhet: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3303430188995 |
|---|
