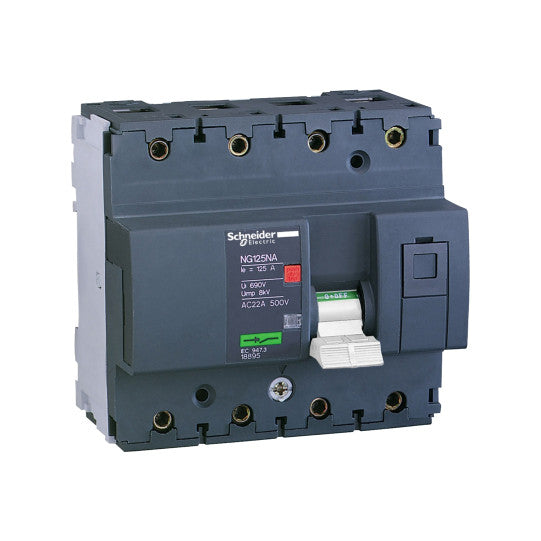

lastbrytare NG125NA - 3P+N - 80 A - 18898
SKU : 18898
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
lastbrytare NG125NA - 3P+N - 80 A - 18898
BESKRIVNING
| Produktserie: | NG125 |
|---|---|
| Serie: | Acti 9 |
| Produktnamn: | Acti 9 NG125NA |
| Typ av produkt eller komponent: | Lastfrånskiljare |
| Kort namn på enhet: | NG125NA |
| Enhetsapplikation: | DistributionBryta och sluta under last |
| Beskrivning av poler: | 4P |
| Neutral position: | Vänster |
| Antal skyddade poler: | 4 |
| Kategori för användning: | AC-22A enligt IEC 60947-3AC-22B enligt IEC 60947-3AC-23B enligt IEC 60947-3 |
| Lämplighet för isolering: | Ja enligt IEC 60947-3 |
| [Ie] märkdriftström: | 80 A vid 500 V AC 50/60 Hz |
|---|---|
| [Ue] märkdriftspänning: | 500 V AC 50/60 Hz |
| [Icm] märkförmåga att sluta kortslutning: | 2 kA lastfrånskiljare ensam |
| [Icw] märkutgång kortvarig tålström: | 1.5 kA under 50 ms enligt IEC 60947-3 |
| [Ui] isolationsmärkspänning: | 690 V AC 50/60 Hz enligt IEC 60947-3 |
| [Uimp] märkisolationsstötspänning: | 8 kV enligt IEC 60947-3 |
| Indikator för kontaktposition: | Ja |
| Kontrolltyp: | VippaManuell utlösningstest |
| Lokal signalering: | UtlösningsindikatorPÅ/AV-indikering |
| Monteringssätt: | Fast |
| Monteringsstöd: | 35 mm symmetrisk DIN-skena |
| 9 mm moduler: | 12 |
| Höjd: | 103 mm |
| Bredd: | 108 mm |
| Djup: | 81 mm |
| Produktvikt: | 0.96 kg |
| Färg: | Svart |
| Mekanisk hållbarhet: | 20000 cykler |
| Elektrisk hållbarhet: | Kategori A (förutom AC20, DC20): 1500 cykler AC 50/60 Hz enligt IEC 60947-3Kategori B (förutom AC20, DC20): 300 cykler AC 50/60 Hz enligt IEC 60947-3 |
| Tillval för hänglås: | Låsbar |
| Beskrivning av låsalternativ: | Integrerat hänglås |
| Anslutningar - terminaler: | Tunnelanslutningar (över eller under) 16...70 mm² styvTunnelanslutningar (över eller under) 10...50 mm² flexibel |
| Kabelavskalningslängd: | Strömkrets: 20 mm för anslutning över eller under |
| Åtdragningsmoment: | Strömkrets: 6 N.m över eller under |
| Kompatibilitetskod: | NG125 |
| Standarder: | EN 60947-3IEC 60947-3 |
|---|---|
| Produktcertifieringar: | VDE |
| IP-kapslingsklass: | IP20 enligt IEC 60529IP40 enligt IEC 60529 |
| IK-kapslingsklass: | IK05 |
| Föroreningsgrad: | 3 enligt IEC 60947-3 |
| Tropikalisering: | 2 enligt IEC 60068-1 |
| Omgivningstemperatur vid drift: | -10...60 °C |
| Omgivningstemperatur vid förvaring: | -40...70 °C |
| Status för hållbarhetserbjudande: | Green Premium produktREACh förordningen |
| EAN-kod: | 3303430188988 |
|---|
