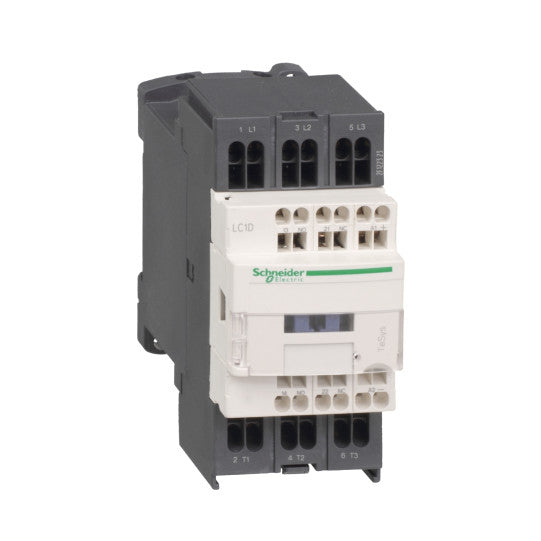

TeSys D kontaktor - 3P(3 NO) - AC-3 - <= 440 V 12 A - 230 V AC spole - LC1D123P7
SKU : LC1D123P7
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys D kontaktor - 3P(3 NO) - AC-3 - <= 440 V 12 A - 230 V AC spole - LC1D123P7
BESKRIVNING
| Produktserie: | TeSys DTeSys Deca |
|---|---|
| Serie: | TeSysTeSys Deca |
| Produktnamn: | TeSys DTeSys Deca |
| Produkt eller komponenttyp: | Kontaktor |
| Enhetens kortnamn: | LC1D |
| Kontaktortillämpning: | Resistiv lastMotorstyrning |
| Användningskategori: | AC-3AC-4AC-1 |
| Polbeskrivning: | 3P |
| Polkontaktkomposition: | 3 NO |
| [Ue] nominell driftspänning: | Kraftkrets: Kraftkrets: |
| [Ie] nominell driftström: | 16 A (vid 12 A (vid |
| Motoreffekt kW: | 3 kW vid 220...230 V AC 50/60 Hz (AC-3)5.5 kW vid 380...400 V AC 50/60 Hz (AC-3)5.5 kW vid 415...440 V AC 50/60 Hz (AC-3)7.5 kW vid 500 V AC 50/60 Hz (AC-3)7.5 kW vid 660...690 V AC 50/60 Hz (AC-3)3.7 kW vid 400 V AC 50/60 Hz (AC-4) |
| Motoreffekt hk: | 0.5 hp vid 115 V AC 50/60 Hz för 1-fas motorer2 hp vid 230/240 V AC 50/60 Hz för 1-fas motorer3 hp vid 200/208 V AC 50/60 Hz för 3-fas motorer3 hp vid 230/240 V AC 50/60 Hz för 3-fas motorer7.5 hp vid 460/480 V AC 50/60 Hz för 3-fas motorer10 hp vid 575/600 V AC 50/60 Hz för 3-fas motorer |
| Styrkretstyp: | AC vid 50/60 Hz |
| [Uc] styrkretsspänning: | 230 V AC 50/60 Hz |
| Hjälpkontaktkomposition: | 1 NO + 1 NC |
| [Uimp] nominell impulshållspänning: | 6 kV överensstämmer med IEC 60947 |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 10 A (vid 60 °C) för signalkrets16 A (vid 60 °C) för kraftkrets |
| Irms nominell brytförmåga: | 250 A vid 440 V för kraftkrets överensstämmer med IEC 60947140 A AC för signalkrets överensstämmer med IEC 60947-5-1250 A DC för signalkrets överensstämmer med IEC 60947-5-1 |
| Nominell brytförmåga: | 250 A vid 440 V för kraftkrets överensstämmer med IEC 60947 |
| [Icw] nominell korttidsströmhållfasthet: | 105 A 40 °C - 10 s för kraftkrets210 A 40 °C - 1 s för kraftkrets30 A 40 °C - 10 min för kraftkrets61 A 40 °C - 1 min för kraftkrets100 A - 1 s för signalkrets120 A - 500 ms för signalkrets140 A - 100 ms för signalkrets |
| Tillhörande säkringsklassning: | 10 A gG för signalkrets överensstämmer med IEC 60947-5-140 A gG vid 25 A gG vid |
| Genomsnittlig impedans: | 2.5 mOhm - Ith 16 A 50 Hz för kraftkrets |
| [Ui] nominell isolationsspänning: | Kraftkrets: 690 V överensstämmer med IEC 60947-4-1Kraftkrets: 600 V CSA-certifieradKraftkrets: 600 V UL-certifieradSignalkrets: 690 V överensstämmer med IEC 60947-1Signalkrets: 600 V CSA-certifieradSignalkrets: 600 V UL-certifierad |
| Elektrisk livslängd: | 2 Mcykler 12 A AC-3 vid Ue 0.8 Mcykler 25 A AC-1 vid Ue |
| Effektförlust per pol: | 0.36 W AC-31.56 W AC-1 |
| Skyddskåpa: | Med |
| Monteringsstöd: | PlattaSkena |
| Standarder: | CSA C22.2 nr 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Produktcertifieringar: | LROS (Lloyds register of shipping)GLBVULCSACCCDNVRINAGOSTUKCA |
| Anslutningar - plintar: | Kraftkrets: fjäderklämmor 1 kabel(ar) 2.5 mm²flexibel utan kabeländeKraftkrets: fjäderklämmor 2 kabel(ar) 2.5 mm²flexibel utan kabeländeStyrkrets: fjäderklämmor 1 kabel(ar) 2.5 mm²flexibel utan kabeländeStyrkrets: fjäderklämmor 2 kabel(ar) 2.5 mm²flexibel utan kabelände |
| Åtdragningsmoment: | Styrkrets: 1.7 N.m - på skruvklämmor - med skruvmejsel Pozidriv nr 2Kraftkrets: 2.5 N.m - på skruvklämmor - med skruvmejsel Pozidriv nr 2 |
| Driftstid: | 12...22 ms stängning4...19 ms öppning |
| Säkerhetsnivå: | B10d = 1369863 cykler kontaktor med nominell belastning överensstämmer med EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk belastning överensstämmer med EN/ISO 13849-1 |
| Mekanisk livslängd: | 15 Mcykler |
| Maximal driftfrekvens: | 3600 cykler/h 60 °C |
| Spolteknologi: | Utan inbyggd suppressormodul |
|---|---|
| Styrkretsens spänningsgränser: | 0.3...0.6 Uc (-40...70 °C):frånkoppling AC 50/60 Hz0.8...1.1 Uc (-40...60 °C):drift AC 50 Hz0.85...1.1 Uc (-40...60 °C):drift AC 60 Hz1...1.1 Uc (60...70 °C):drift AC 50/60 Hz |
| Inkopplingsström i VA: | 70 VA 60 Hz cos phi 0.75 (vid 20 °C)70 VA 50 Hz cos phi 0.75 (vid 20 °C) |
| Hållström i VA: | 7.5 VA 60 Hz cos phi 0.3 (vid 20 °C)7 VA 50 Hz cos phi 0.3 (vid 20 °C) |
| Värmeavledning: | 2...3 W vid 50/60 Hz |
| Hjälpkontakttyp: | typ mekaniskt länkad 1 NO + 1 NC överensstämmer med IEC 60947-5-1 typ spegelkontakt 1 NC överensstämmer med IEC 60947-4-1 |
| Signalkretsfrekvens: | 25...400 Hz |
| Minsta kopplingsström: | 5 mA för signalkrets |
| Minsta kopplingsspänning: | 17 V för signalkrets |
| Icke-överlappningstid: | 1.5 ms vid frånkoppling mellan NC och NO kontakt1.5 ms vid tillkoppling mellan NC och NO kontakt |
| Isolationsresistans: | > 10 MOhm för signalkrets |
| Kontaktkompatibilitet: | M2 |
| Kompatibilitetskod: | LC1D |
| IP-kapslingsklass: | IP20 frontpanel överensstämmer med IEC 60529 |
|---|---|
| Skyddsbehandling: | TH överensstämmer med IEC 60068-2-30 |
| Föroreningsgrad: | 3 |
| Omgivningstemperatur för drift: | -40...60 °C60...70 °C med reducering |
| Omgivningstemperatur för lagring: | -60...80 °C |
| Driftshöjd: | 0...3000 m |
| Brandtålighet: | 850 °C överensstämmer med IEC 60695-2-1 |
| Flamskydd: | V1 överensstämmer med UL 94 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 4 Gn, 5...300 HzStötar kontaktor öppen: 10 Gn i 11 msStötar kontaktor stängd: 15 Gn i 11 ms |
| Höjd: | 99 mm |
| Bredd: | 45 mm |
| Djup: | 86 mm |
| Produktvikt: | 0.325 kg |
| Status för hållbart erbjudande: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110803013 |
|---|
