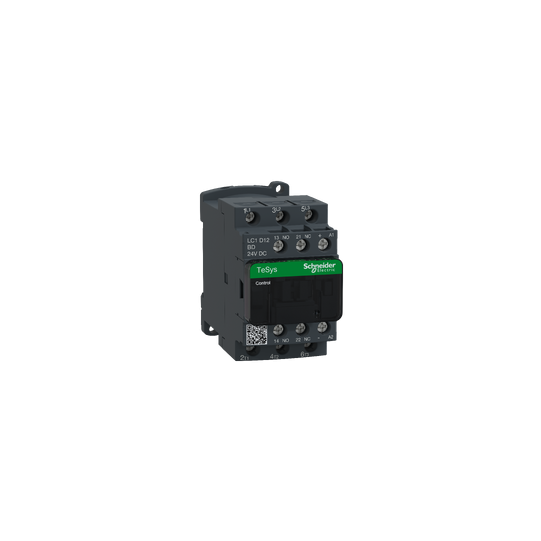

TeSys D kontaktor - 3P(3 NO) - AC-3 - <= 440 V 12 A - 24 V DC spole - LC1D12BD
SKU : LC1D12BD
Regular price €0,00
Kontakta oss för pris och leveranstid för denna produkt. Vårt team svarar snabbt.
Vi erbjuder pålitlig världsomspännande frakt genom betrodda logistikpartners.
De flesta produkter skickas inom 2–4 veckor efter orderbekräftelse, beroende på lager och tillgänglighet hos leverantör.
När din beställning har skickats får du en spårningslänk för att följa leveransen.
För brådskande behov, vänligen kontakta oss före beställning – vi gör vårt bästa för att ordna snabbare leverans.
Vi är mycket noggranna med förpackningen och säkerställer att alla varor levereras säkert och snabbt.
Lead time: 2–3 weeks – Ships quickly after order confirmation
TeSys D kontaktor - 3P(3 NO) - AC-3 - <= 440 V 12 A - 24 V DC spole - LC1D12BD
BESKRIVNING
| Produktserie: | TeSys DTeSys Deca |
|---|---|
| Serie: | TeSysTeSys Deca |
| Produktnamn: | TeSys DTeSys Deca |
| Produkt- eller komponenttyp: | Kontaktor |
| Kort namn på enhet: | LC1D |
| Kontaktorapplikation: | Resistiv belastningMotorstyrning |
| Användningskategori: | AC-1AC-4AC-3 |
| Polbeskrivning: | 3P |
| Polkontakt sammansättning: | 3 NO |
| [Ue] nominell driftspänning: | Effektkrets: Effektkrets: |
| [Ie] nominell driftström: | 25 A (vid 12 A (vid |
| Motoreffekt kW: | 3 kW vid 220...230 V AC 50/60 Hz (AC-3)5.5 kW vid 380...400 V AC 50/60 Hz (AC-3)5.5 kW vid 415...440 V AC 50/60 Hz (AC-3)7.5 kW vid 500 V AC 50/60 Hz (AC-3)7.5 kW vid 660...690 V AC 50/60 Hz (AC-3)3.7 kW vid 400 V AC 50/60 Hz (AC-4) |
| Motor power hp: | 0.5 hk vid 115 V AC 50/60 Hz för 1-fas motorer2 hk vid 230/240 V AC 50/60 Hz för 1-fas motorer3 hk vid 200/208 V AC 50/60 Hz för 3-fas motorer3 hk vid 230/240 V AC 50/60 Hz för 3-fas motorer7.5 hk vid 460/480 V AC 50/60 Hz för 3-fas motorer10 hk vid 575/600 V AC 50/60 Hz för 3-fas motorer |
| Kontrollkrets typ: | DC-standard |
| [Uc] styrkretsspänning: | 24 V DC |
| Hjälpkontaktsammansättning: | 1 NO + 1 NC |
| [Uimp] märkisolationsstötspänning: | 6 kV enligt IEC 60947 |
| Överspänningskategori: | III |
| [Ith] konventionell termisk ström i fri luft: | 25 A (vid 60 °C) för effektkrets10 A (vid 60 °C) för signalkrets |
| Irms märkanslutningsförmåga: | 250 A vid 440 V för effektkrets enligt IEC 60947140 A AC för signalkrets enligt IEC 60947-5-1250 A DC för signalkrets enligt IEC 60947-5-1 |
| Märkbar brytförmåga: | 250 A vid 440 V för effektkrets enligt IEC 60947 |
| [Icw] nominell kortvarig tålighetsström: | 105 A 40 °C - 10 s för effektkrets210 A 40 °C - 1 s för effektkrets30 A 40 °C - 10 min för effektkrets61 A 40 °C - 1 min för effektkrets100 A - 1 s för signalkrets120 A - 500 ms för signalkrets140 A - 100 ms för signalkrets |
| Associated fuse rating: | 10 A gG för signalkrets enligt IEC 60947-5-140 A gG vid 25 A gG vid |
| Genomsnittlig impedans: | 2.5 mOhm - Ith 25 A 50 Hz för effektkrets |
| [Ui] nominell isolationsspänning: | Effektkrets: 690 V enligt IEC 60947-4-1Effektkrets: 600 V CSA-certifieradEffektkrets: 600 V UL-certifieradSignalkrets: 690 V enligt IEC 60947-1Signalkrets: 600 V CSA-certifieradSignalkrets: 600 V UL-certifierad |
| Elektrisk hållbarhet: | 2 Mcykler 12 A AC-3 vid Ue 0.8 Mcykler 25 A AC-1 vid Ue |
| Effektförlust per pol: | 0.36 W AC-31.56 W AC-1 |
| Skyddande skydd: | Med |
| Monteringsstöd: | PlåtSkena |
| Standarder: | CSA C22.2 No 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508IEC 60335-1 |
| Produktcertifieringar: | BVCSADNVRINAGLGOSTLROS (Lloyds register of shipping)CCCULUKCA |
| Anslutningar – terminaler: | Effektkrets: skruvklämmor 1 kabel/kablar 1...4 mm²flexibel utan kabeländeEffektkrets: skruvklämmor 2 kabel/kablar 1...4 mm²flexibel utan kabeländeEffektkrets: skruvklämmor 1 kabel/kablar 1...4 mm²flexibel med kabeländeEffektkrets: skruvklämmor 2 kabel/kablar 1...2.5 mm²flexibel med kabeländeEffektkrets: skruvklämmor 1 kabel/kablar 1...4 mm²solid utan kabeländeEffektkrets: skruvklämmor 2 kabel/kablar 1...4 mm²solid utan kabeländeKontrollkrets: skruvklämmor 1 kabel/kablar 1...4 mm²flexibel utan kabeländeKontrollkrets: skruvklämmor 2 kabel/kablar 1...4 mm²flexibel utan kabeländeKontrollkrets: skruvklämmor 1 kabel/kablar 1...4 mm²flexibel med kabeländeKontrollkrets: skruvklämmor 2 kabel/kablar 1...2.5 mm²flexibel med kabeländeKontrollkrets: skruvklämmor 1 kabel/kablar 1...4 mm²solid utan kabeländeKontrollkrets: skruvklämmor 2 kabel/kablar 1...4 mm²solid utan kabelände |
| Åtdragningsmoment: | Effektkrets: 1.7 N.m - på skruvklämmor - med platt skruvmejsel Ø 6 mmEffektkrets: 1.7 N.m - på skruvklämmor - med Philips skruvmejsel nr 2Kontrollkrets: 1.7 N.m - på skruvklämmor - med platt skruvmejsel Ø 6 mmKontrollkrets: 1.7 N.m - på skruvklämmor - med Philips skruvmejsel nr 2Kontrollkrets: 1.7 N.m - på skruvklämmor - med Pozidriv skruvmejsel nr 2Effektkrets: 2.5 N.m - på skruvklämmor - med Pozidriv skruvmejsel nr 2 |
| Drifttid: | 53.55...72.45 ms stängning16...24 ms öppning |
| Säkerhetsnivå: | B10d = 1369863 cykler kontaktor med nominell last enligt EN/ISO 13849-1B10d = 20000000 cykler kontaktor med mekanisk last enligt EN/ISO 13849-1 |
| Mekanisk hållbarhet: | 30 Mcykler |
| Maximal drifthastighet: | 3600 cyk/h 60 °C |
| Spolteknik: | Med integrerad dämpningsanordning |
|---|---|
| Styrkretsens spänningsgränser: | 0.1...0.25 Uc (-40...70 °C):frånkoppling DC0.7...1.25 Uc (-40...60 °C):drift DC1...1.25 Uc (60...70 °C):drift DC |
| Tidskonstant: | 28 ms |
| Tillslagsström i W: | 5.4 W (vid 20 °C) |
| Hållström i W: | 5.4 W vid 20 °C |
| Hjälpkontakttyp: | typ mekaniskt kopplad 1 NO + 1 NC enligt IEC 60947-5-1 typ spegelkontakt 1 NC enligt IEC 60947-4-1 |
| Signalkretsfrekvens: | 25...400 Hz |
| Minsta kopplingsström: | 5 mA för signalkrets |
| Minsta kopplingsspänning: | 17 V för signalkrets |
| Överlappningstid: | 1.5 ms vid frånslag mellan NC- och NO-kontakt1.5 ms vid tillslag mellan NC- och NO-kontakt |
| Isolationsresistans: | > 10 MOhm för signalkrets |
| Kontaktkompatibilitet: | M4 |
| Kompatibilitetskod: | LC1D |
| Effektområde: | 4...6 kW vid 380...440 V 3 faser4...6 kW vid 480...500 V 3 faser2.2...3 kW vid 200...240 V 3 faser |
| Motorstartartyp: | Direktstartande kontaktor |
| Kontaktor spolspänning: | 24 V DC standard |
| Kapslingsklass: | IP20 front enligt IEC 60529 |
|---|---|
| Skyddsbehandling: | TH enligt IEC 60068-2-30 |
| Föroreningsgrad: | 3 |
| Omgivningstemperatur vid drift: | -40...60 °C60...70 °C med reducering |
| Omgivningstemperatur vid förvaring: | -60...80 °C |
| Driftshöjd: | 0...3000 m |
| Brandmotstånd: | 850 °C enligt IEC 60695-2-1 |
| Flamhärdighet: | V1 enligt UL 94 |
| Mekanisk robusthet: | Vibrationer kontaktor öppen: 2 Gn, 5...300 HzVibrationer kontaktor stängd: 4 Gn, 5...300 HzStötar kontaktor öppen: 10 Gn i 11 msStötar kontaktor stängd: 15 Gn i 11 ms |
| Höjd: | 77 mm |
| Bredd: | 45 mm |
| Djup: | 95 mm |
| Produktvikt: | 0.485 kg |
| Hållbar erbjudandestatus: | Green Premium-produktREACh-förordningen |
| EAN-kod: | 3389110353716 |
|---|
